Для чего нужен термофен и как выбрать технический фен для пайки

Паяльный фен давно перестал быть инструментом исключительно профессиональных мастерских. Сегодня он всё чаще появляется в арсенале домашних умельцев, радиолюбителей и специалистов по ремонту электроники. Однако название «фен» многих сбивает с толку: кто-то представляет себе строительный аппарат для снятия краски, а кто-то — обычный бытовой прибор для сушки волос. На самом деле технический фен для пайки — это высокоточное термовоздушное оборудование, без которого невозможен качественный монтаж и демонтаж SMD-компонентов, ремонт пластика и множество других операций. В этом материале разберёмся, для чего именно нужен такой инструмент, каким он бывает и как выбрать подходящую модель, не переплачивая за лишние функции.

Что такое термофен и как он работает

Термовоздушная паяльная станция или автономный паяльный фен — это устройство, генерирующее направленный поток горячего воздуха строго заданной температуры. В отличие от строительного фена, который выдаёт мощный, но грубо регулируемый поток (300–600 °C), инструмент для пайки работает в гораздо более деликатном диапазоне — от 100 до 480–500 °C с высокой точностью поддержания температуры.

Ключевые элементы конструкции:

• Нагреватель (ТЭН или керамический элемент) — разогревает воздух до нужной температуры.

• Вентилятор (компрессор) — создаёт воздушный поток. Бывает встроенным в рукоятку (турбинный тип) или размещённым в основном блоке станции (компрессорный тип).

• Сопло (насадка) — фокусирует поток, направляя его точно на зону пайки.

• Плата управления — отвечает за точную термостабилизацию, калибровку и регулировку оборотов двигателя.

Принцип действия прост: вентилятор прогоняет воздух сквозь раскалённую спираль, а термопара или терморезистор непрерывно измеряет температуру на выходе. Электроника сравнивает показатели с заданными и в реальном времени корректирует мощность нагрева. Именно эта обратная связь позволяет удерживать температуру с погрешностью буквально в 1–2 °C, что критически важно при работе с чувствительными к перегреву чипами и полимерными материалами.

Для чего нужен термофен: основные сферы применения

Многие ошибочно полагают, что технический фен служит только для демонтажа микросхем. На самом деле спектр его применения невероятно широк и охватывает самые разные ремонтные и производственные задачи.

Ремонт электроники и пайка компонентов

Это классическое назначение. С помощью термофена можно быстро и безопасно выпаять любой многовыводной элемент, не повредив контактные площадки, чего практически невозможно добиться обычным жалом.

• Демонтаж и монтаж SMD-деталей: резисторов, конденсаторов типоразмера 0402 и больше.

• Замена чипов BGA, QFN, микроконтроллеров: только равномерный прогрев потоком воздуха позволяет отпаять центральную термопрокладку под корпусом.

• Удаление разъёмов и шлейфов: HDMI, USB, micro-USB и прочие пластиковые коннекторы легко выпаиваются без оплавления корпуса.

• «Реболлинг» — восстановление шариковых выводов BGA-микросхем после реболлинга с помощью трафарета и нижнего подогрева.

Работа с пластиком и термоусадкой

Технический фен незаменим в авторемонте и при изготовлении кабельных сборок.

• Усадка термоусадочных кембриков и толстостенных трубок.

• Сварка пластиковых бамперов, корпусов фароомывателей, панелей мотоциклов с помощью присадочного прутка.

• Формовка оргстекла, восстановление геометрии пластиковых клипс.

• Сушка лакокрасочных покрытий в труднодоступных местах (при точечном ремонте).

Строительные и бытовые задачи

Хотя здесь чаще используют строительные фены, маломощный термофен с точной регулировкой подходит для деликатных работ:

• Удаление наклеек, остатков скотча и старых ценников без перегрева окрашенной поверхности.

• Прогрев заржавевших резьбовых соединений (небольшого диаметра).

• Оттаивание замков, водопроводных труб (при отсутствии открытого пламени).

Виды термофенов: какую конструкцию выбрать

Перед покупкой нужно чётко понимать разницу между типами исполнения. От этого зависит и цена, и удобство ежедневной работы.

Автономный паяльный фен «пистолетного» типа

Компактное устройство, где компрессор, плата и блок питания находятся прямо в рукоятке. Включается в розетку и работает без внешнего блока.

• Плюсы: низкая цена, мобильность, не занимает место на столе.

• Минусы: тяжёлая и толстая рукоятка (рука устаёт), меньшая точность термостабилизации из-за нагрева корпуса, неудобство при длительной пайке мелких деталей.

• Итог: подходит для эпизодических домашних задач, усадки трубок, демонтажа крупных деталей.

Термовоздушная паяльная станция с компрессором в блоке

Классический вариант для мастерской. На столе стоит блок управления с трансформатором и компрессором, а к нему подключается лёгкий и компактный фен-держатель.

• Плюсы: высочайшая стабильность температуры (часто микропроцессорное управление), очень лёгкая и тонкая ручка, удобство смены насадок «горячим» способом, долговечность.

• Минусы: стационарное размещение, наличие шланга подачи воздуха, более высокая цена.

• Итог: идеальный выбор для профессионального ремонта смартфонов, планшетов, материнских плат.

Комбинированные 2-в-1 станции (паяльник + фен)

Наиболее популярный формат. В одном корпусе размещён блок управления для термофена и одновременно блок для обычного низковольтного паяльника.

• Плюсы: экономия места и бюджета, достаточно лёгкая рукоятка, полный комплект для монтажа/демонтажа «из коробки».

• Минусы: компрессор часто слабее, чем в отдельных профессиональных станциях, ремонтопригодность может быть ниже.

• Итог: лучший вариант для начинающего мастера, радиолюбителя и небольшой сервисной мастерской.

Ключевые критерии выбора технического фена для пайки

Чтобы не разочароваться в покупке, оценивайте прибор не столько по цифрам на коробке, сколько по совокупности параметров, напрямую влияющих на результат.

Мощность и температура: не гонитесь за максимумом

Для пайки электроники критична не столько запредельная температура, сколько способность её стабильно удерживать. Диапазон 100–450 °C является стандартным. Мощность в 300–600 Вт (у станций) и 1,5–2 кВт (у строительных и автономных фенов для пайки) вполне достаточна. Слишком слабый поток не сможет прогреть многослойную плату с массивными полигонами земли, а избыточный — будет сдувать мелкие детали.

Тип нагнетателя и расход воздуха

Здесь важно различать два подхода:

• Вентиляторный (турбинный) в рукоятке: создаёт высокий объём воздуха (до 120 л/мин), но с низким давлением. Хорошо для прогрева больших площадей, но при почти полном закрытии сопла насадкой «игла» поток может критически падать, вызывая перегрев спирали.

• Компрессорный (диафрагменный) в блоке: выдаёт струю высокого давления при небольшом расходе (20–50 л/мин). Даже тончайшая насадка не ослабит нагрев. Такой фен безупречно дует точечно, не сдвигая соседние SMD-компоненты.
  Совет: для ремонта телефонов и мелкой пайки выбирайте компрессорный тип; для прогрева больших плат, снятия BGA-чипов — мощный вентиляторный.

Система управления и индикация

Оптимальный минимум сегодня — это точная цифровая установка температуры кнопками или энкодером. Забудьте про «крутилки» с аналоговой шкалой без обратной связи: под нагрузкой температура на них гуляет на ±30–50 °C, что фатально для BGA. Наличие дисплея с отображением SET (заданная) и REAL (реальная) температуры обязательно. Полезна функция автоотключения при установке рукоятки на подставку и «сон» — продлевают жизнь нагревателю.

Сменные насадки и их совместимость

Узкий носик — это только начало. Полноценная работа немыслима без набора адаптеров:

• Круглые сопла разного диаметра — для точечной пайки компонентов.

• Плоские («рыбье перо») — для демонтажа рядов выводов, разъёмов USB.

• Квадратные и прямоугольные — незаменимы при пайке/снятии чипов BGA (обеспечивают прогрев по периметру корпуса).

• Рефлекторные и полукруглые — для усадки трубок без нагрева соседних деталей.

Убедитесь, что крепёжный диаметр насадок подходит к трубке нагревателя вашего фена (стандарты обычно 19 мм, 22 мм или 25 мм). Хорошо, если фиксация осуществляется винтовым зажимом или байонетом, а не просто на трении.

Дополнительные функции и эргономика

• Автоматическое определение насадки: в продвинутых моделях станция сама корректирует подачу воздуха при смене сопла для избежания перегрева.

• Термопара в сопле: измерение температуры максимально близко к месту пайки, а не у спирали.

• Энергонезависимая память и пресеты: быстрое переключение между тремя профилями (например, «свинец 320 °C / 30%», «бессвинец 380 °C / 45%», «BGA-снятие 350 °C / 70%») экономит массу времени.

• Гибкий силиконовый шнур рукоятки: не дубеет от нагрева, в отличие от ПВХ.

• Автопарковка: кронштейн подставки с датчиком, который при вставке фена резко снижает температуру и обороты, а при извлечении быстро восстанавливает режим.

Популярные заблуждения и откровенно вредные советы

1. «Для дома хватит самого дешёвого фена-пистолета за 1000 рублей».
   Не хватит, если планируется паять что-то сложнее проводов. В таких моделях нет термостабилизации, они быстро перегреваются, «плюются» расплавленным припоем из-за неконтролируемой тяги и ломаются через месяц.

2. «Чем выше температура, тем лучше».
   При температурах выше 420 °C начинается интенсивное окисление припоя, обугливание флюса и подрыв пятаков. Мастерство не в максимуме, а в правильном подборе термопрофиля.

3. «Можно работать без насадок».
   Если снять насадку, поток воздуха становится широким и турбулентным. Вы будете нагревать половину платы, включая пластиковые разъёмы, которые деформируются. Насадка — обязательный элемент, а не аксессуар.

Заключение: какой фен выбрать именно вам

Выбор термофена для пайки — это поиск баланса между задачами и бюджетом.

• Новичкам и для мелкого бытового ремонта: присмотритесь к компактным комбинированным станциям 2-в-1 с компрессорным феном и паяльником. Модели типа Lukey 852D+ или аналоги Quick и YaXun дадут вам 95% необходимых возможностей по цене хорошего паяльника-пистолета.

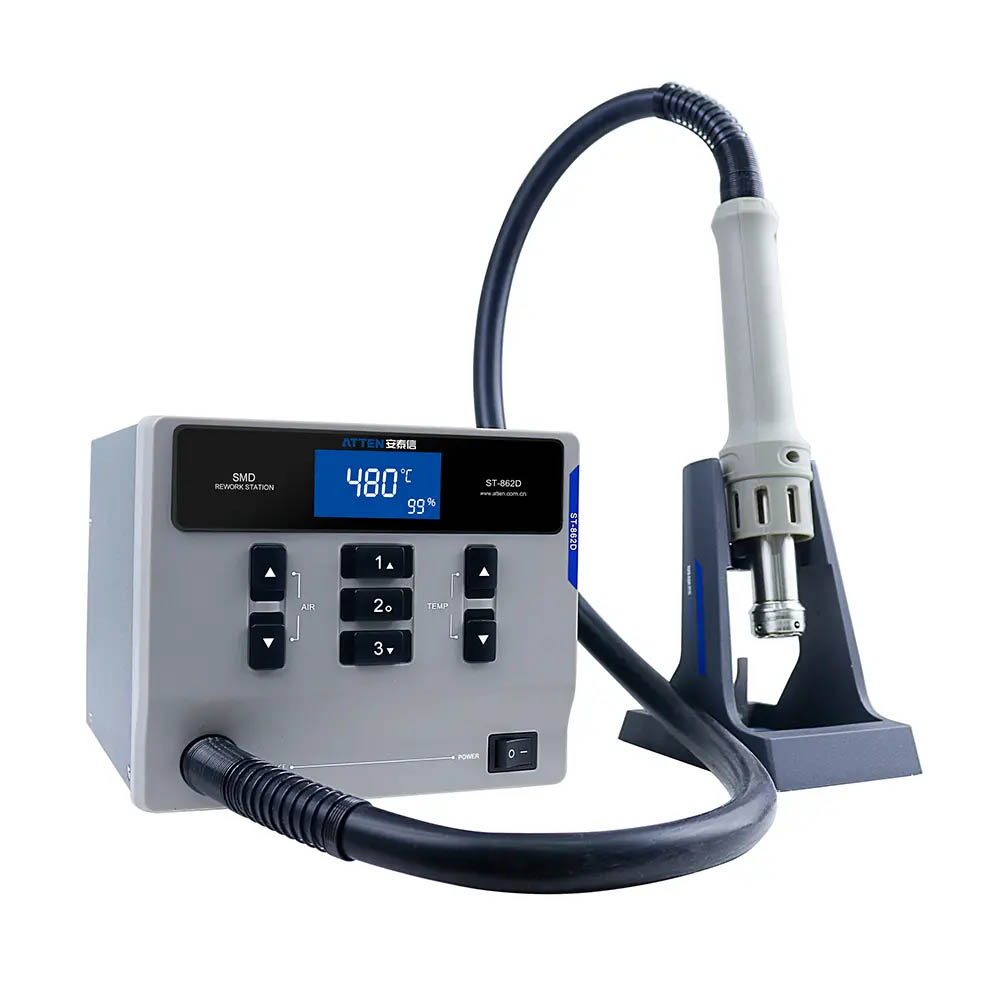

• Мастерам по ремонту телефонов и ноутбуков: ваш профиль — станция с мощным диафрагменным компрессором в блоке, быстрым нагревом и точностью ±1 °C. Quick 861DW, Atten ST-862D или их клоны — золотой стандарт.

• Авторемонт и работа с пластиком: здесь пригодится автономный фен-пистолет с плавной регулировкой 50–650 °C и насадкой-отражателем. Но для пайки BGA он категорически не годится.

Помните: хороший термофен — это инвестиция на годы. Лучше один раз приобрести надёжную станцию с поддержкой калибровки и запасом по воздушному тракту, чем перепаивать «убитые» перегревом дорожки на плате, сэкономив пару тысяч рублей на инструменте. Правильно настроенный горячий воздух творит чудеса точности там, где жало обычного паяльника бессильно.
