Почему Metcal стоит дороже — и когда это оправдано
Metcal — дорогая паяльная система. Разберёмся спокойно и по существу: за какую инженерную конструкцию вы платите, где её преимущества заметны на реальной плате и когда покупка не имеет экономического смысла.
Профессиональные индукционные системы для ручной пайки
Короткий ответ
Metcal нужен не каждому
Если требуется несколько раз в день припаять провод, разъём или простой компонент, преимущества профессиональной индукционной системы могут не окупить её стоимость.
Но когда пайка становится технологическим процессом — на многослойных платах, массивных полигонах, чувствительных компонентах, в плотном монтаже и серийном производстве — важна уже не цифра мощности на корпусе, а то, как быстро и предсказуемо тепло приходит непосредственно в соединение.
ГЛАВНОЕ РАЗЛИЧИЕ
Мощность станции — ещё не теплопередача
Во время касания холодная площадка забирает тепло у наконечника. Чем больше меди в плате, тем быстрее он остывает. Хорошая система должна не просто иметь высокий паспортный предел, а быстро восполнить потерянное тепло.
Регулятор замечает падение температуры и ждёт, пока тепло пройдёт через промежуточные элементы.
Компактная тепловая система реагирует на нагрузку там, где происходит пайка.
Кадр из материалов Metcal: тепло передаётся непосредственно к рабочей части инструмента

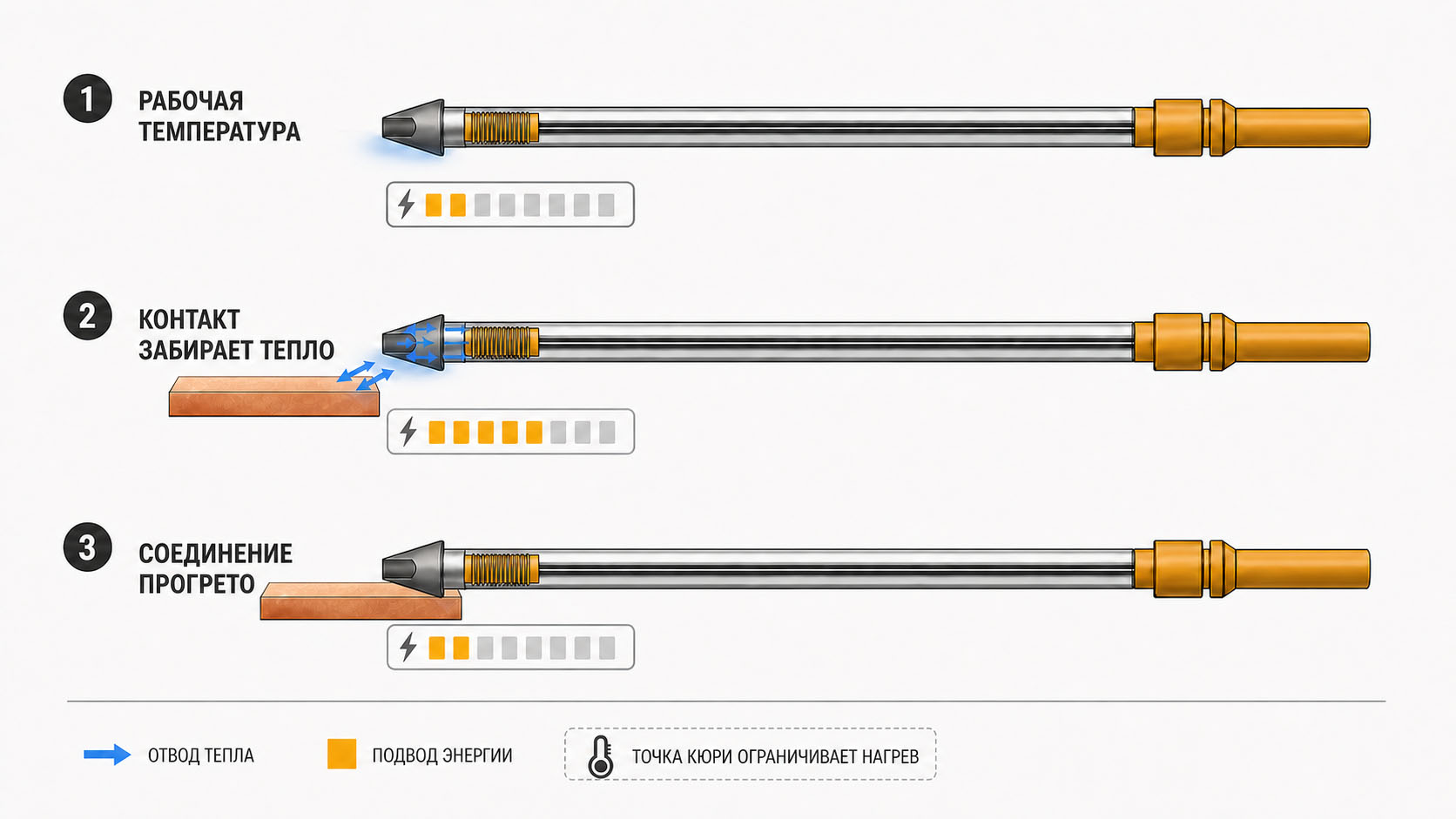

Три стадии работы SmartHeat: тепловая нагрузка автоматически вызывает увеличение подводимой
энергии
SMARTHEAT™
Наконечник сам определяет, когда ему нужно больше энергии
В классических системах Metcal ферромагнитный слой картриджа меняет свойства при достижении заданной точки Кюри. При охлаждении на контакте нагрев усиливается, после восстановления температуры — уменьшается.
- Холостой ходРабочая температура достигнута — интенсивность нагрева снижается.
- Касание тяжёлого контактаТемпература падает — картридж активнее получает энергию.
- Соединение прогретоТемпература восстанавливается — подача энергии уменьшается.
ПРАКТИЧЕСКИЙ РЕЗУЛЬТАТ
Что меняется в процессе пайки
Не за «ватты», а за более управляемое поведение инструмента в разных тепловых условиях.
Быстрое восстановление
Меньше ожидания между последовательными соединениями и меньше желания завышать температуру.
Повторяемость процесса
Результат меньше зависит от ручной подстройки при переходе между лёгкими и теплоёмкими контактами.
Лёгкий инструмент
Компактная тепловая система позволяет сочетать высокую отдачу с удобной рукояткой для точной работы.
Контроль пайки

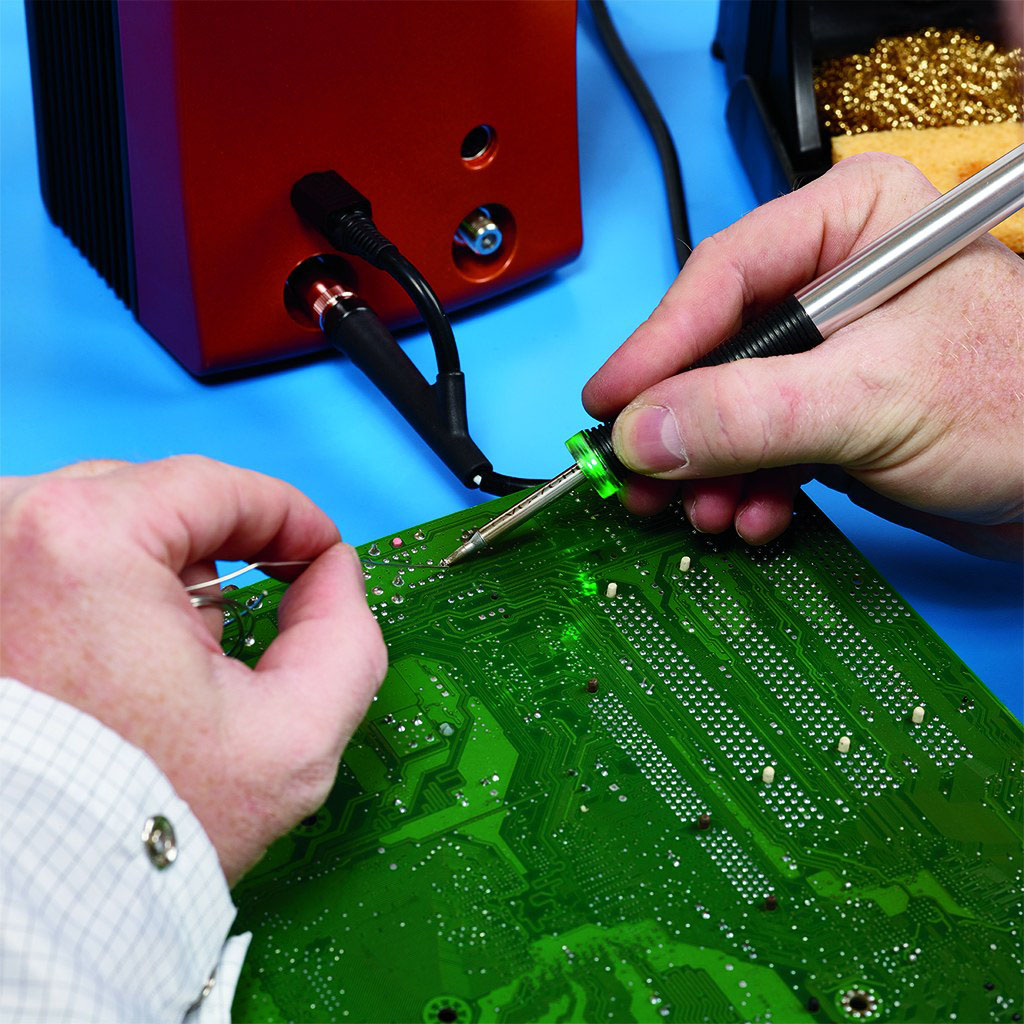

Серия CV дополняет SmartHeat технологией Connection Validation и даёт оператору сигнал о ходе соединения.
ВАЖНЫЙ ВОПРОС
Почему высокая мощность не перегревает маленький компонент?
Максимальная доступная мощность и фактически переданное тепло — не одно и то же. Маленький контакт отводит мало тепла, поэтому системе не требуется долго работать на пределе. На массивном полигоне запас мощности позволяет быстро компенсировать потери.
Высокая мощность нужна не для того, чтобы сделать наконечник горячее, а чтобы быстро вернуть тепло, которое соединение у него забрало.

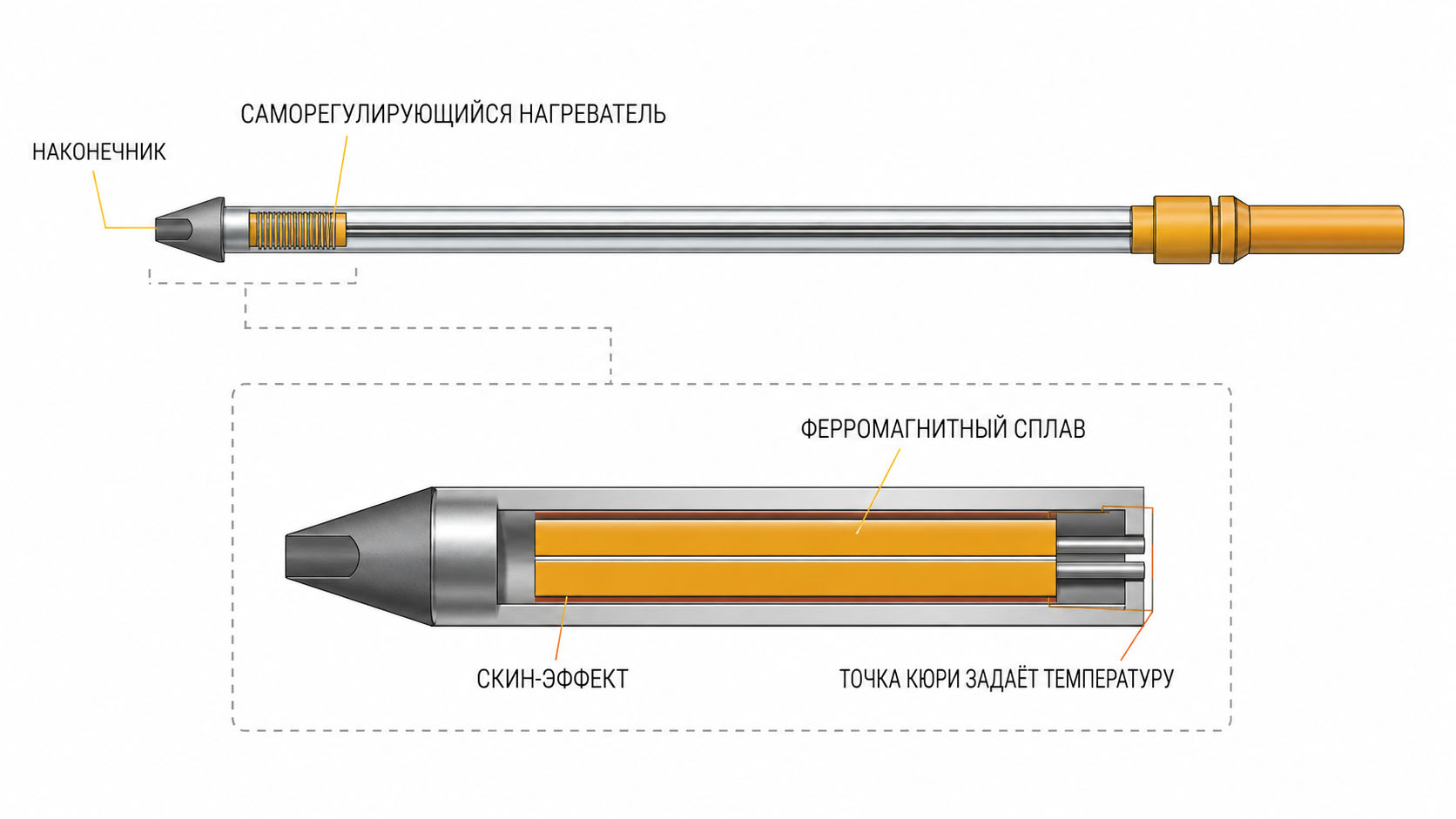

Точка Кюри задаётся свойствами ферромагнитного слоя картриджа
ГДЕ РАЗНИЦА ЗАМЕТНА
Задачи, в которых Metcal раскрывается лучше всего

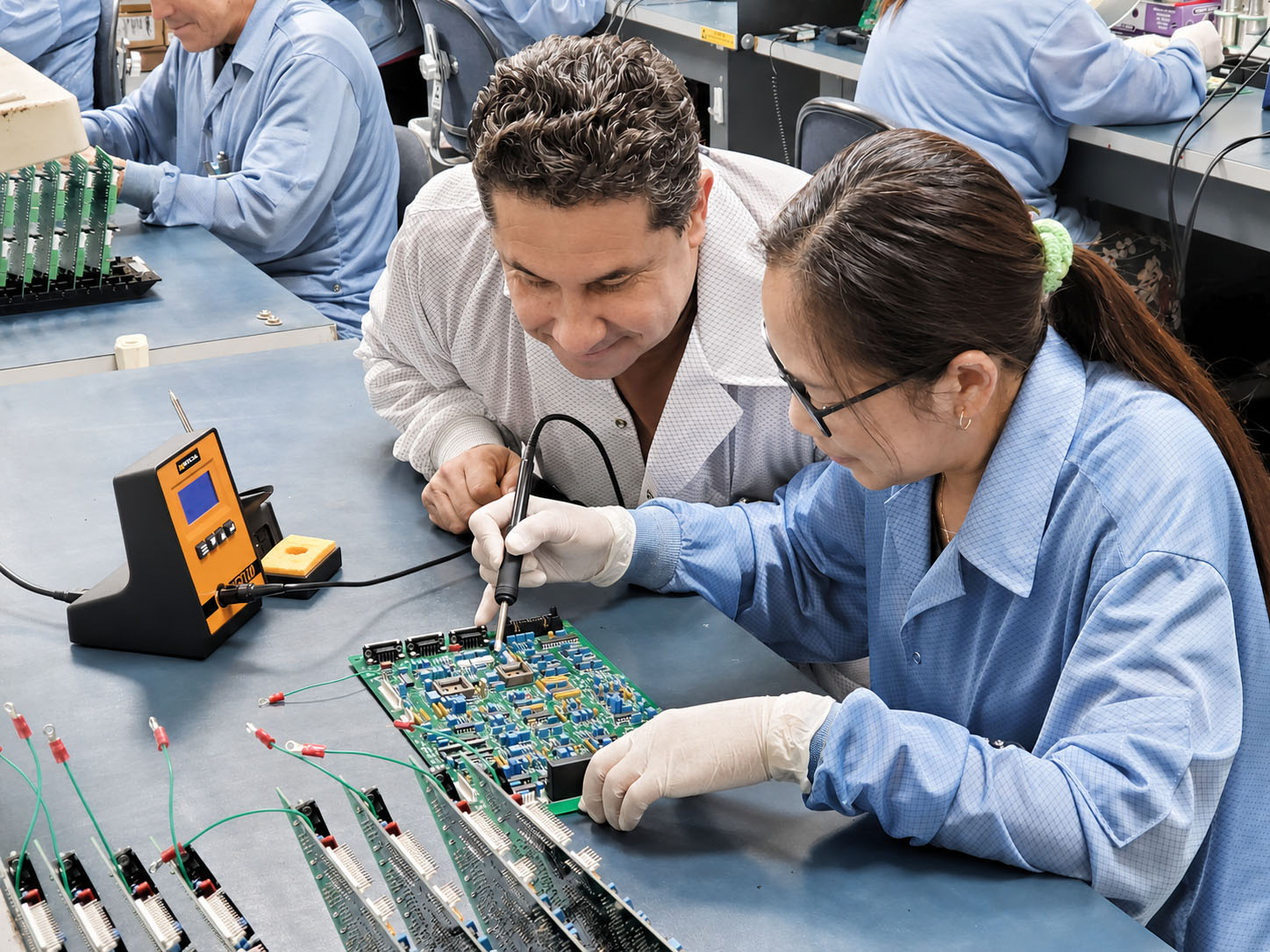

Ручная пайка и отработка процесса на реальном производственном участке
Многослойные платы
Внутренние медные слои активно отводят тепло от точки пайки.
Силовая электроника
Массивные выводы, полигоны, экраны и силовые разъёмы.
Плотный монтаж
Работа под микроскопом, малые компоненты и ограниченное пространство.
Дорогие изделия
Ремонт и производство, где цена дефекта существенно выше цены инструмента.
Серийное производство
Повторяемость операций, темп работы и снижение влияния ручных настроек.
Смешанная теплоёмкость
Когда на одной плате соседствуют миниатюрные SMD и тяжёлые контакты.
ЭКОНОМИКА
Считать нужно стоимость процесса, а не только станции
Metcal не обязан окупаться «за месяц». Экономический эффект складывается из нескольких небольших, но регулярных улучшений.
ЧЕСТНЫЙ ВЫБОР
Когда лучше не переплачивать
Рассмотрите Metcal
- есть тяжёлые или неоднородные тепловые нагрузки;
- важны темп и повторяемость ручной пайки;
- стоимость брака и переделки высока;
- нужны специализированные инструменты или контроль CV.
Можно выбрать проще
- пайка редкая и состоит из простых операций;
- нет требований к производительности;
- платы недорогие и легко ремонтируются;
- не будет бюджета на подходящий набор картриджей.
НЕ ТОЛЬКО СТАНЦИЯ
Правильный наконечник важнее, чем кажется

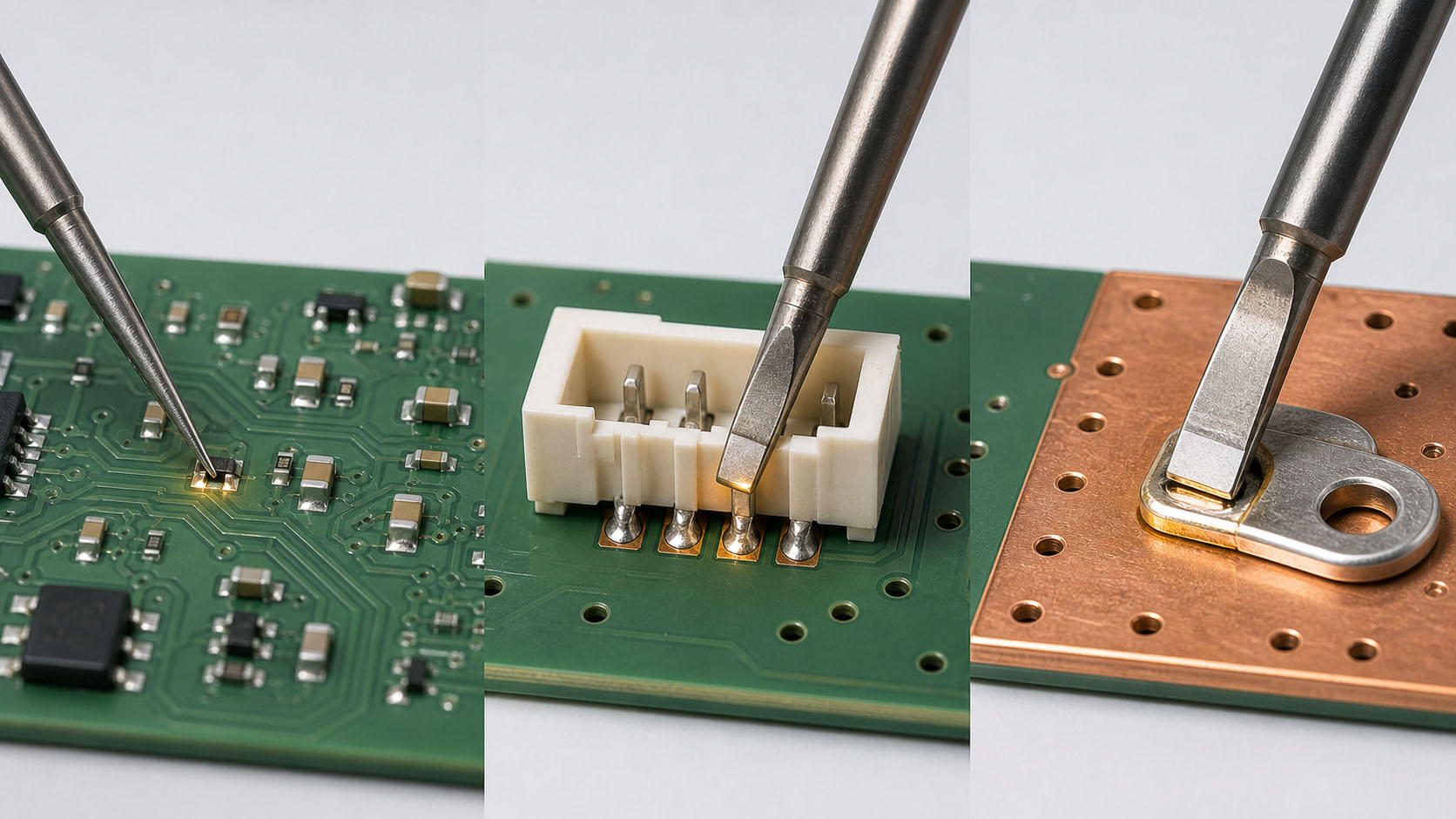

Форма и размер рабочей поверхности определяют площадь теплового контакта. Слишком тонкий конус не станет хорошим выбором для большой площадки даже на мощной станции.
Больше площадь контакта → быстрее теплопередача → короче время пайки → меньше лишней температуры
Поэтому Metcal разумно подбирать сразу как систему: станция, инструмент, температурная серия и 2–3 геометрии наконечника под реальные платы.
ТЕХНОЛОГИЯ НАГЛЯДНО
Три схемы, которые объясняют смысл Metcal
Мощность сама по себе ничего не говорит о поведении инструмента. Важны путь тепла, реакция на нагрузку и площадь контакта.
Короткий путь тепла
Чем меньше промежуточных элементов между источником энергии и соединением, тем быстрее система восполняет потери.
SmartHeat реагирует на контакт
Нагрузка охлаждает наконечник — картридж получает больше энергии. После восстановления температуры интенсивность нагрева снижается.
Разная нагрузка — разная отдача
Высокий запас мощности нужен на теплоёмком соединении, а не для постоянного перегрева мелких компонентов.
СРАВНИВАЕМ КОРРЕКТНО
Индукционный нагрев — не единственное отличие
Производительность ручной пайки определяется сочетанием технологии нагрева, конструкции «наконечник или картридж» и мощности системы.

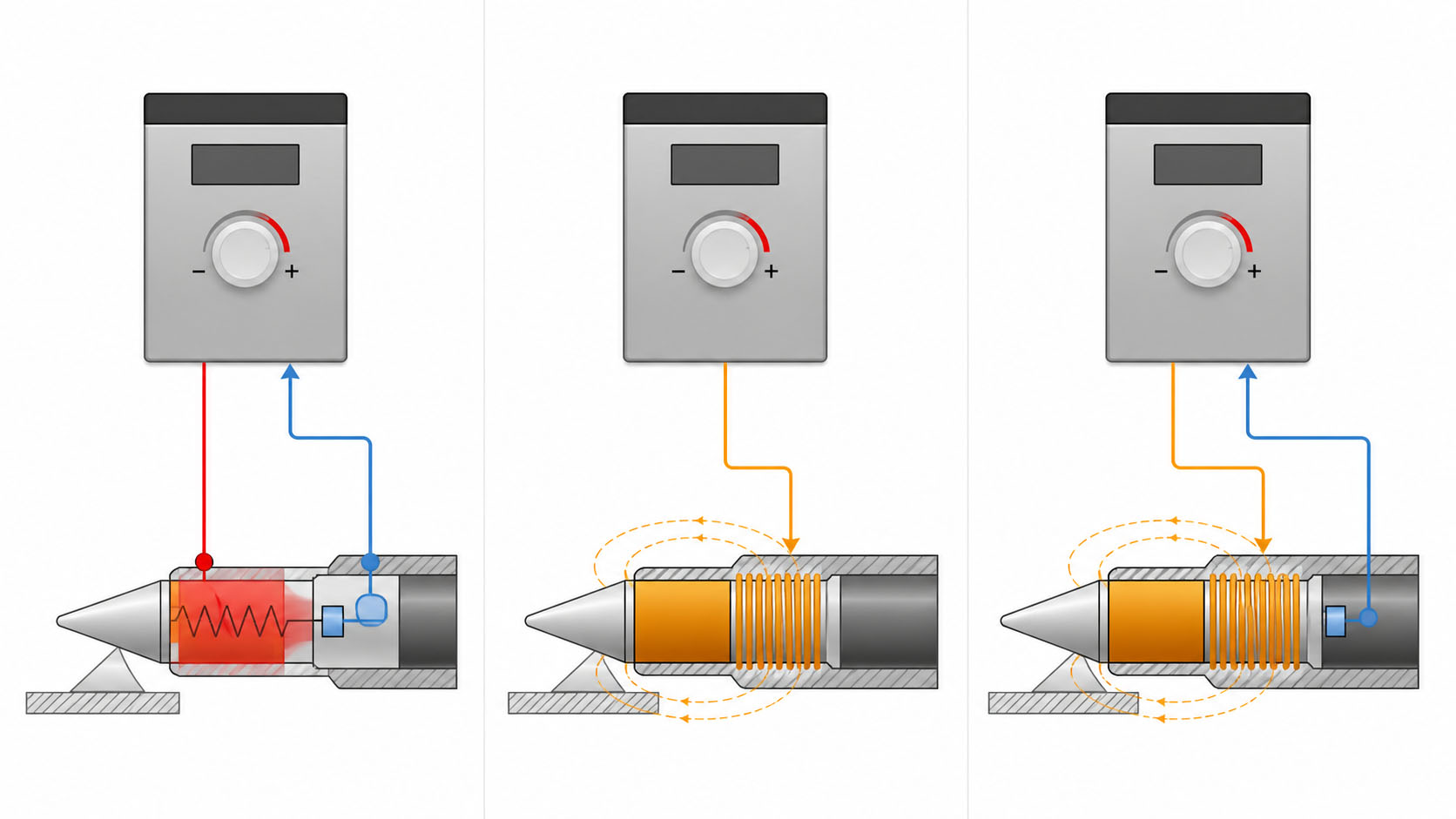

Красный — резистивный нагрев; оранжевый — индукционный; синий — датчик и обратная связь.
Резистивная система
Ток нагревает резистивный элемент. Датчик сообщает температуру контроллеру, а тот регулирует питание относительно заданной уставки. Нагреватель может быть как отдельным, так и встроенным в картридж.
SmartHeat: фиксированная температура
ВЧ-ток в катушке создаёт переменное магнитное поле. В ферромагнитном слое возникают вихревые токи; при точке Кюри сплав теряет магнитные свойства и нагрев саморегулируется.
GT: регулируемая индукционная
Индукционный нагрев сохраняется, но температуру контролируют датчик и PID-контур. Рабочую температуру можно задавать на станции; это не классическое регулирование SmartHeat по точке Кюри.
Картридж объединяет нагреватель и наконечник и сокращает тепловое сопротивление. Поэтому сравнивать станции только по ваттам некорректно: архитектура теплового тракта влияет на результат сильнее.

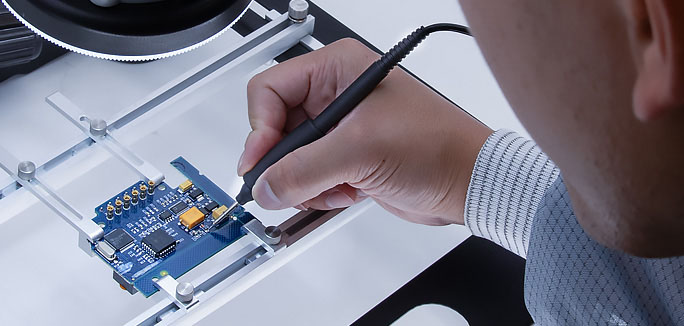

MicroFine: компактная рукоятка для работы под увеличением
CV: реальная геометрия рукоятки и картриджа со световой индикацией

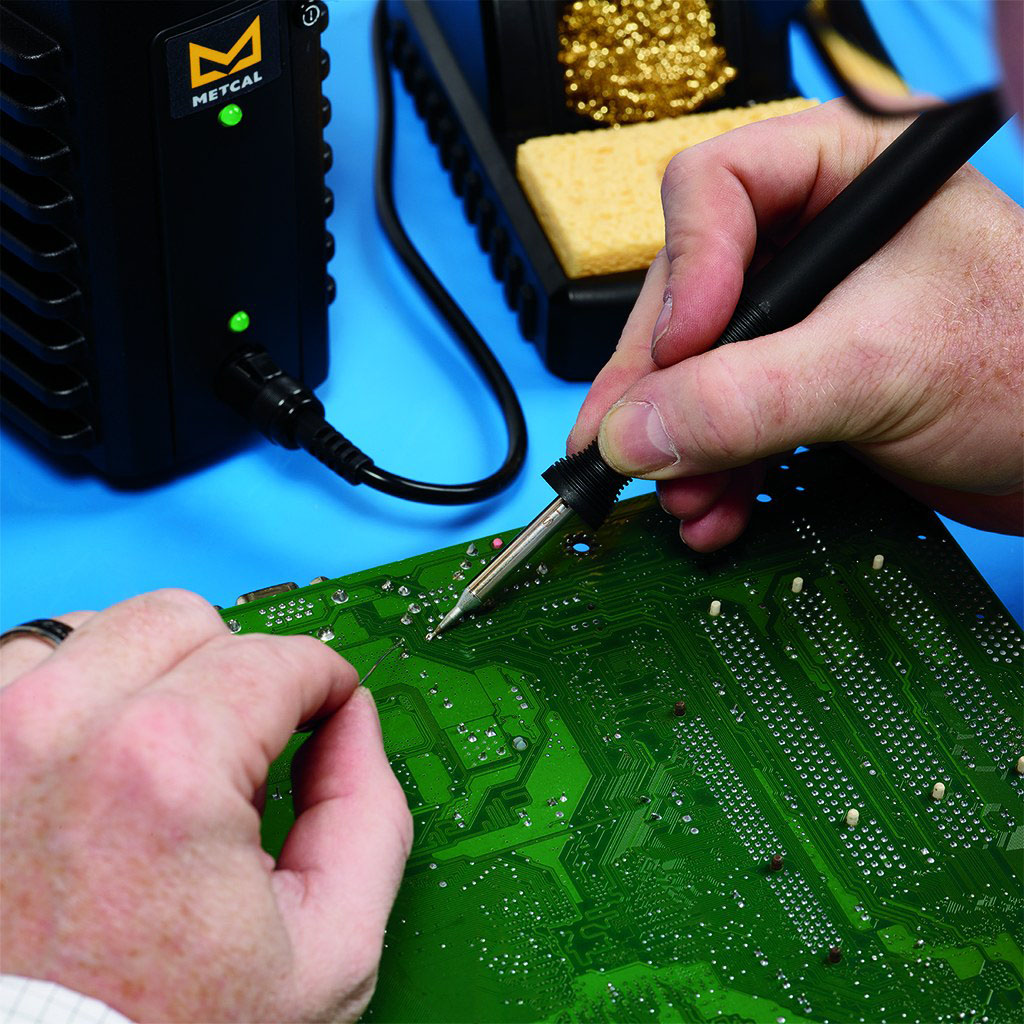

MFR: классическая рукоятка SmartHeat в производственной задаче
СЛЕДУЮЩИЙ ШАГ
Теперь можно выбрать подходящую систему Metcal
Серии SmartHeat, системы Connection Validation и регулируемые станции GT рассчитаны на разные задачи. На отдельной странице мы собрали основные серии, доступные инструменты и области применения.
ИНЖЕНЕРНАЯ КОНСУЛЬТАЦИЯ
Подберём систему под вашу плату, а не по таблице мощности
Пришлите фотографию платы, размеры контакта, тип припоя и опишите текущую проблему. Предложим подходящую станцию и несколько наконечников.
