Индукционные паяльные станции

для более качественной и комфортной пайки

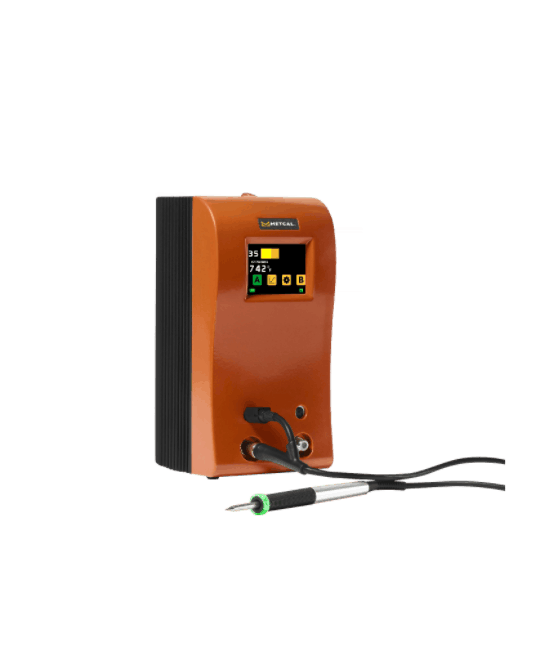

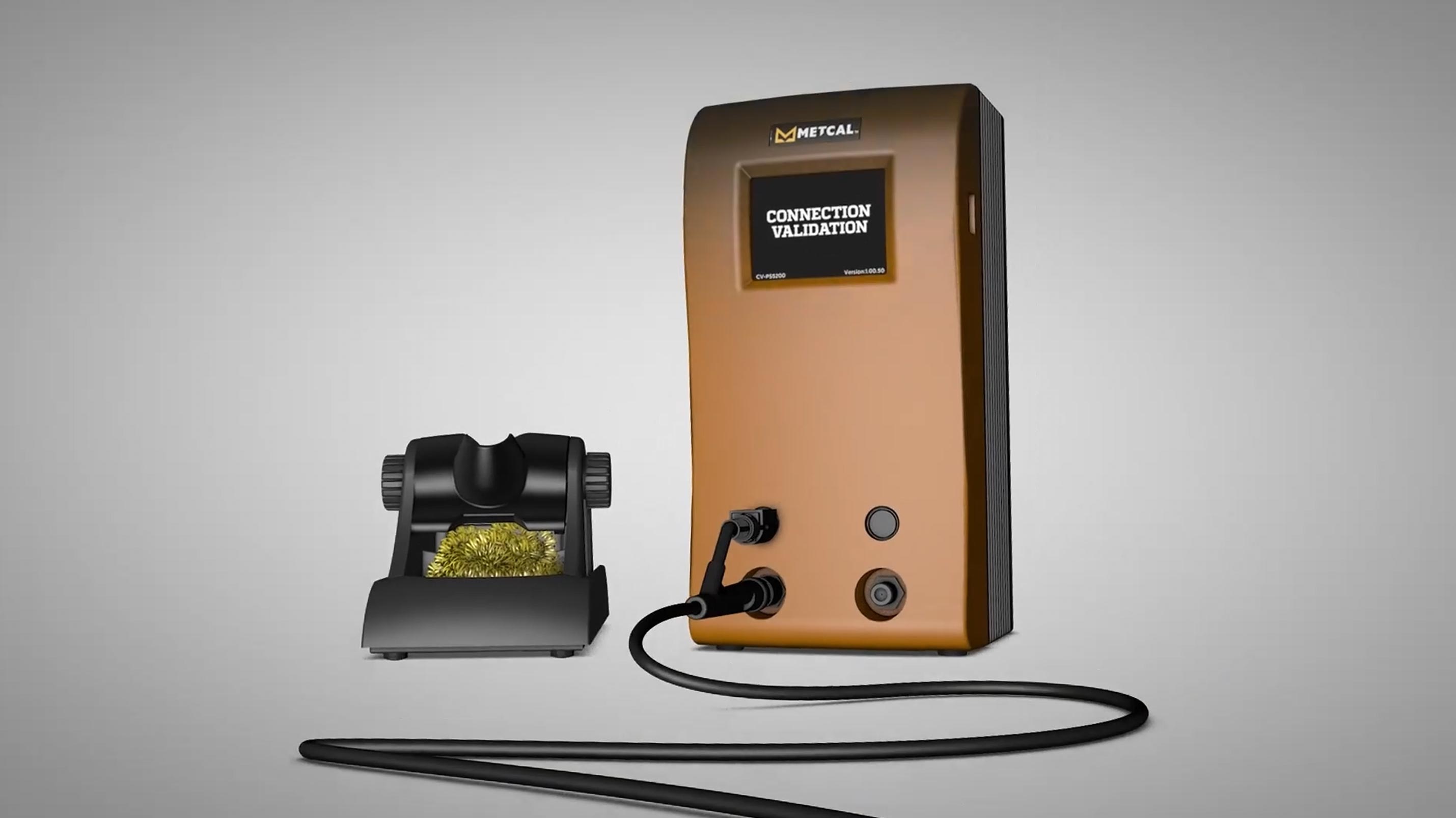

Станции серии CV

Блок станции
Наконечники

Блоки станций
Наконечники

Блоки станций и аксессуары
Наконечники

Блоки станций и аксессуары
Наконечники

Полный контроль процесса нагрева - Передовая технология SMART HEAT

Индукционные паяльные системы – это термоинструмент нового поколения, работа которого основана на нагреве наконечника переменным магнитным полем, а термоуправление осуществляется только за счет законов физики и магнитных свойств (точки Кюри) материала наконечника.

Преимущества индукционного метода

В отличие от традиционных паяльных систем, управляющих процессом пайки по косвенному параметру — температуре холостого хода наконечника, индукционные системы непосредственно контролируют количество передаваемой в контакт энергии

Максимальная теплоотдача

Благодаря непосредственному нагреву наконечника индукционный паяльник обладает почти вдвое большей теплоотдачей, чем например, инструменты с керамическим нагревателем той же мощности.

Не перегревает легкие контакты

Автоматический подбор оптимальной мощности для каждого паяемого контакта полностью исключает возможность перегрева легких контактов и чувствительных компонентов.

Не требует калибровки

Индукционный метод основан на законах физики, которые не могут ошибаться. Температура холостого хода наконечника определяется только магнитными свойствами материала - точкой Кюри. Поэтому индукционные станции не требуют какой-либо настройки и калибровки.

Прекрасная эргономика инструмента

Отсутствие традиционного нагревателя позволило создать сверхлегкий инструмент с уникальной эргономикой. Поработав однажды с паяльником METCAL, Вы уже не вернетесь к своему старому паяльнику.

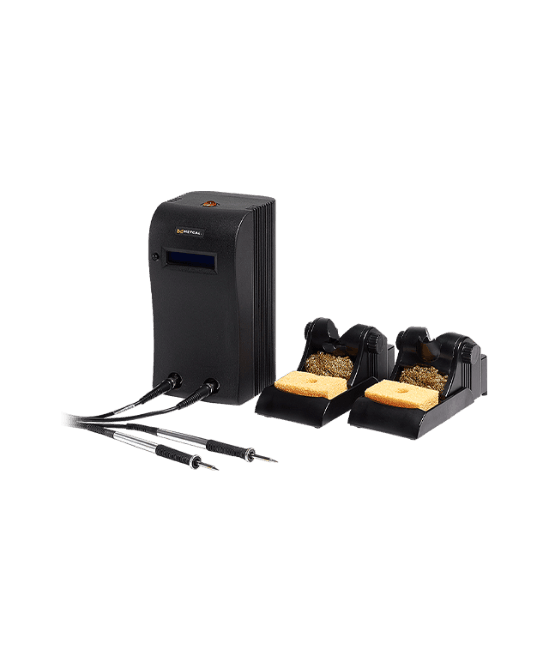

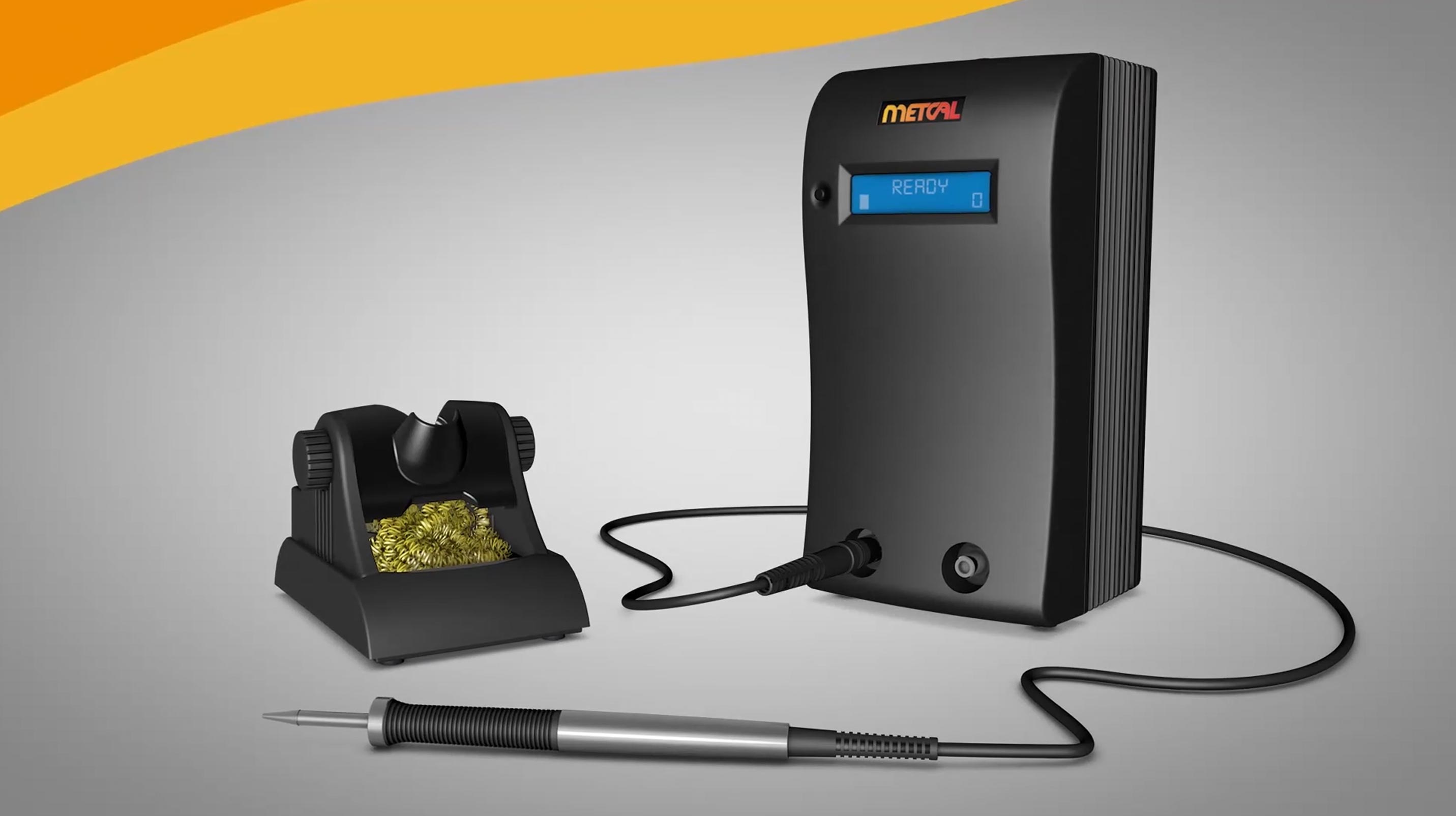

Серия MX

Невероятно комфортная пайка
Максимальная эффективность

• Наивысшая теплоотдача инструмента, эквивалентная 100 ваттному паяльнику с керамическим нагревателем;
• Невесомый наконечник не накапливает тепла и не перегревает легкие контакты и термочувствительные компоненты;
• Система SmartHeat автоматически подбирает оптимальную мощность для каждого контакта в зависимости от его теплоемкости;
• Самовключение инструмента при снятии его с подставки и выход на рабочую температуру за одну-две секунды;
• Два канала для подключения паяльника, вакуумного пистолета или термопинцета;
• Индикатор мгновенной мощности помогает правильно выбрать серию картриджей-наконечников;
• Полная электромагнитная и электростатическая защита с системой контроля заземления.

Блоки станций и аксессуары
Наконечники

 Есть в демонстрационном зале

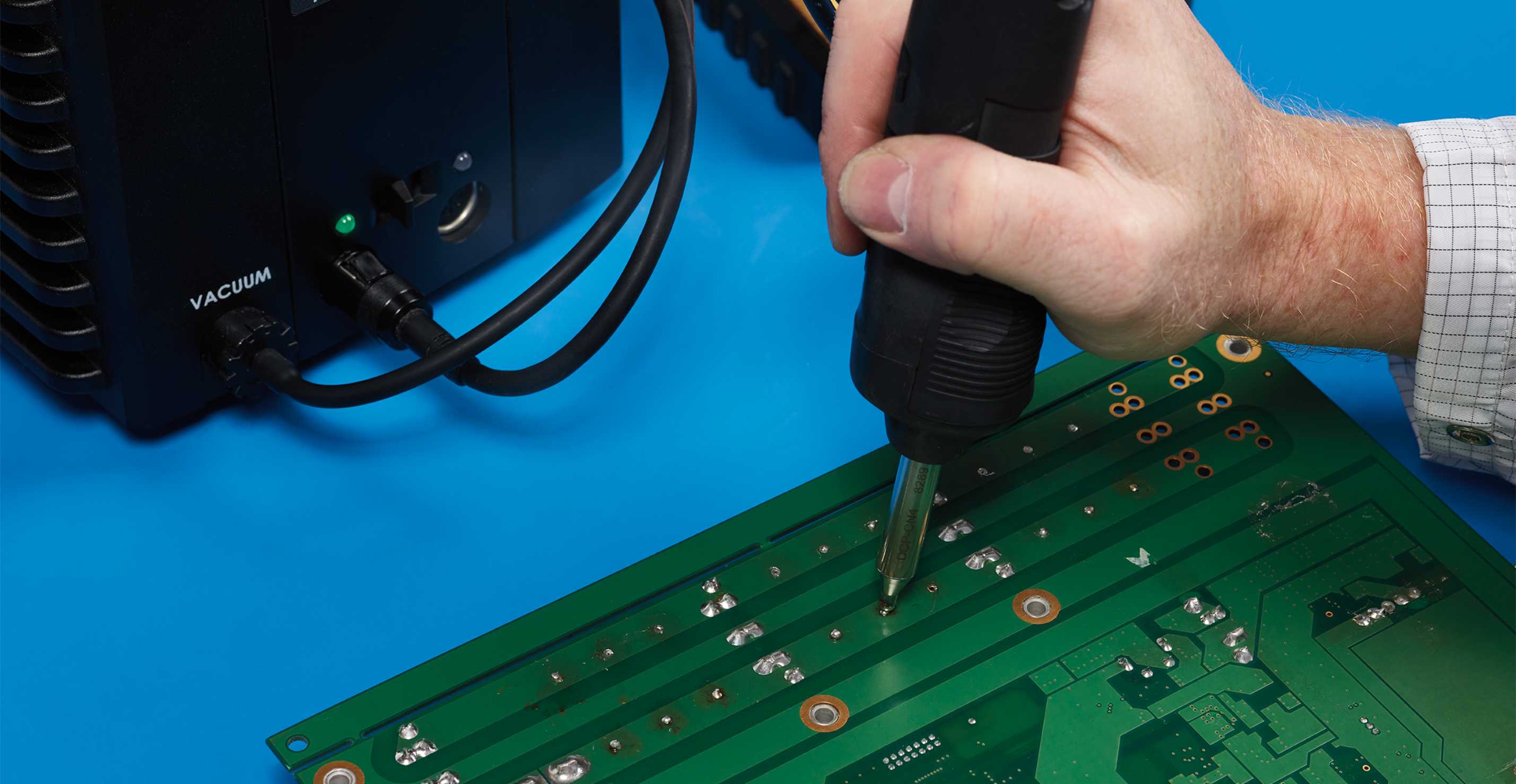

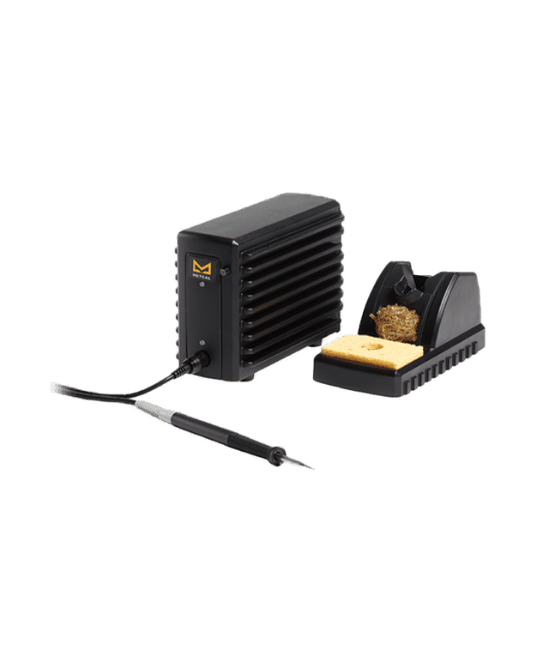

Серия MFR

Функциональность и эффективность по разумной цене

• Теплоотдача инструмента значительно выше, чем у паяльников с керамическим нагревателем той же мощности;
• Сверхлегкий наконечник не накапливает тепла и не перегревает легкие контакты и термочувствительные компоненты;
• Система SmartHeat автоматически подбирает оптимальную мощность для каждого контакта в зависимости от его теплоемкости;
• Автоматическое отключение нагрева после установки инструмента на подставку;
• Имеется модель со встроенным вакуумным насосом для вакуумного паяльника;
• Индикатор мгновенной мощности помогает правильно выбрать серию картриджей-наконечников;
• Полная электромагнитная и электростатическая защита с системой контроля заземления.

Блоки станций и аксессуары
Наконечники

 Есть в демонстрационном зале

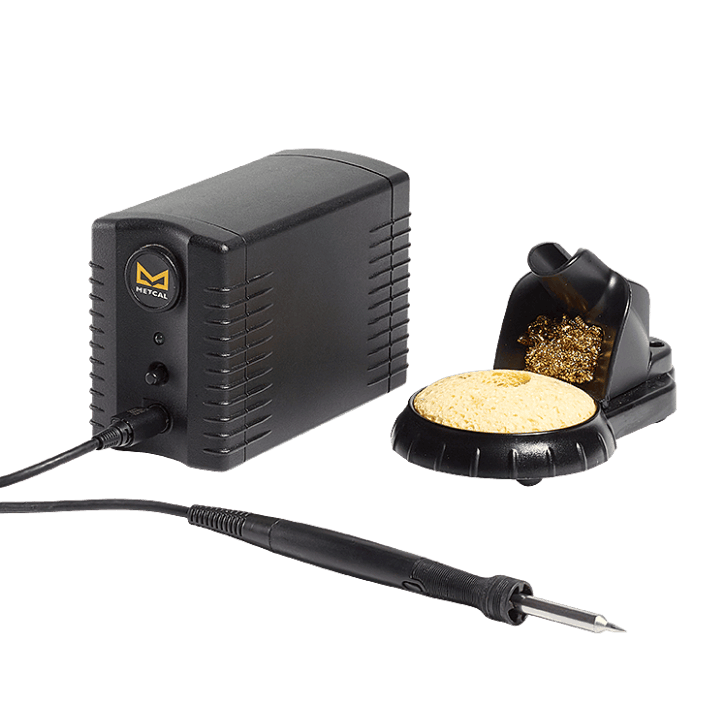

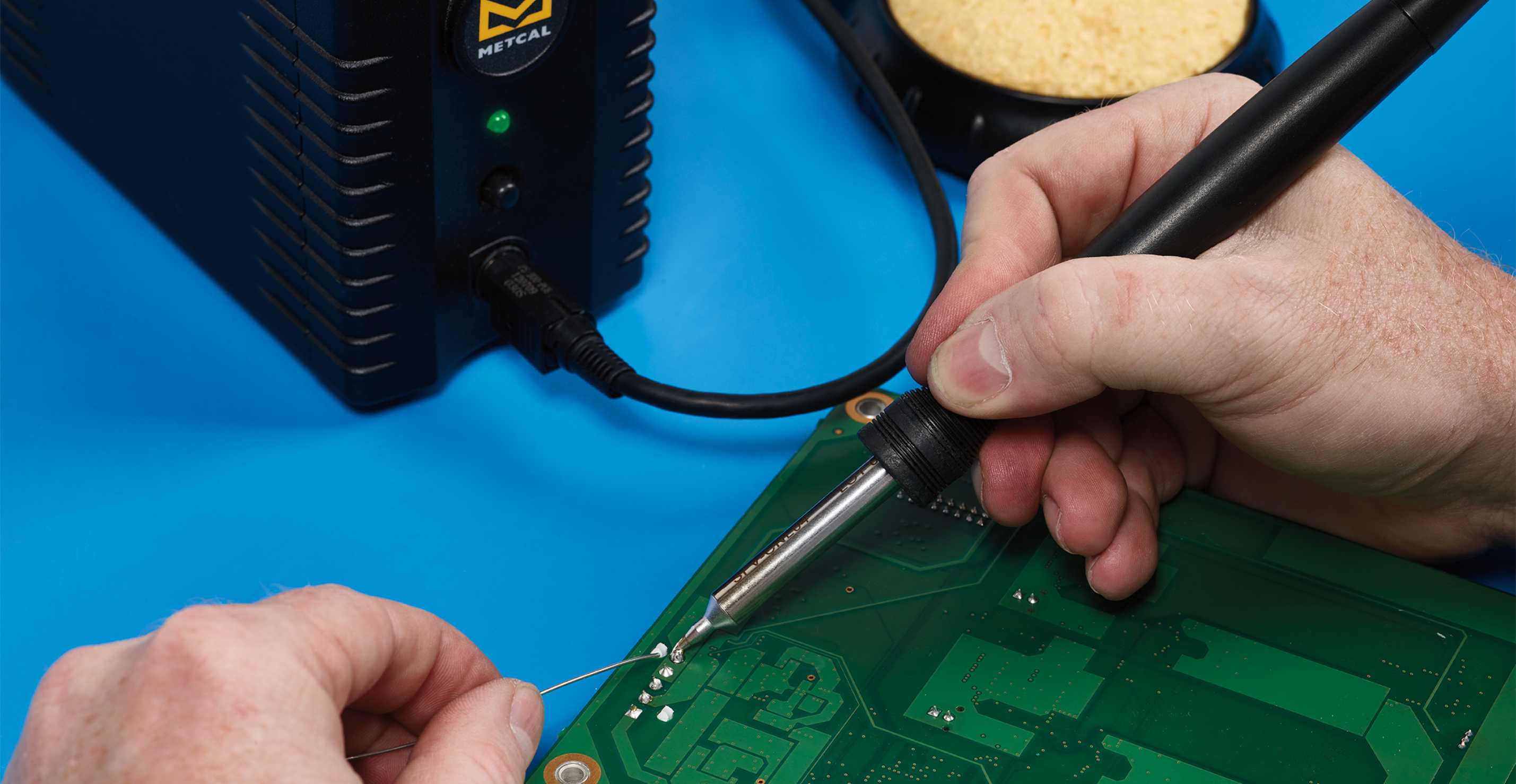

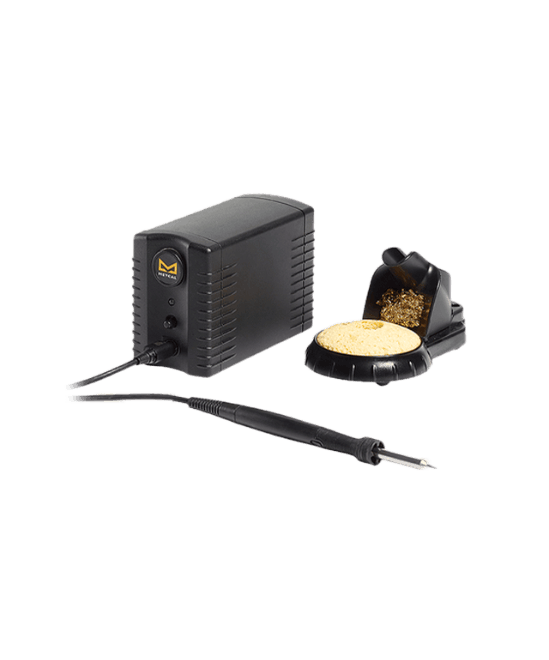

Станция PS-900

Самый массовый промышленный паяльник. Отличная теплоотдача.

• Раздельная конструкция: съемный наконечник, индуктор остается в рукоятке паяльника - обеспечивает высокую теплоотдачу, но существенно снижает стоимость наконечников;
• Система SmartHeat автоматически подбирает оптимальную мощность для каждого контакта в зависимости от его теплоемкости;
• Станция не требует настройки и калибровки;
• Промышленное исполнение: блок управления в металлическом корпусе, полная электростатическая и электромагнитная защищенность.

Блоки станций и аксессуары
Наконечники

 Есть в демонстрационном зале

ОСОБЕННОСТИ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ НАКОНЕЧНИКА ИНДУКЦИОННОГО ПАЯЛЬНИКА.

Согласно требованиям большинства российских отраслевых стандартов, связанных с ручной пайкой, например, ОСТ 92-1042-98 или ОСТ 107.460092.024-93, температура наконечника или, как там написано «стержня» паяльника, во время пайки не должна превышать 265-270°С.

Индукционные паяльники METCAL полностью отвечают этому требованию. Однако в связи с особенностями индукционной технологии обратите внимание на отличия в методике измерения температуры наконечника.

Классический метод подразумевает измерение температуры наконечника на холостом ходу, т.е. когда паяльник не контактирует с платой, а только с относительно легкой термопарой измерительного прибора через каплю расплавленного припоя. Этот метод вполне хорош для старых массивных паяльников, которые даже при невысокой температуре запасали достаточно тепла, чтобы обеспечить требуемый нагрев контакта.

Однако особенность индукционных, да и большинства современных паяльников заключается в том, что их наконечники очень легкие, и тепла не накапливают. На холостом ходу, то есть до начала процесса пайки, они могут быть очень горячими, но при контакте с платой почти мгновенно остывают, и уже во время пайки их температура как правило не превышает 240-250 градусов, что полностью отвечает требованиям например ОСТ 92-1042-98, который гласит: «..при пайке каждого вывода температура стержня паяльника - не более 265 градусов, время пайки каждого вывода - не более 3 секунд.»

Для корректного измерения температуры наконечника индукционного паяльника во время пайки компания METCAL рекомендует поместить термопару в расплавленный припой непосредственно на паяемом контакте.

Убедившись, что температура наконечника на самом легком контакте на плате не превышает допустимую в течение всего времени его пайки, вы можете быть уверены, что при пайке остальных контактов температура будет еще ниже.
