Технологии и термоинструменты PACE
Технологии PACE
Три технологии определяют, каким будет рабочее место.
AccuDrive® отвечает за современную картриджную пайку. SensaTemp® — за классическую платформу с большим тепловым резервом. Snap‑Vac® добавляет вакуум для демонтажа, а в новой MBT450 отдельный канал TF‑Ultra расширяет систему полноценным горячим воздухом.
01 · AccuDrive®
Один картридж — любая рабочая температура.
AccuDrive непрерывно контролирует температуру и подаёт мощность по фактической тепловой нагрузке. Температуру задаёт оператор — менять картридж ради другой температурной серии не требуется.
Blue Series объединяет датчик, нагреватель и наконечник в одном картридже. Это позволяет быстро реагировать и на микропайку, и на теплоёмкие соединения.
Быстрая реакция на изменение тепловой нагрузки
Высокая теплопередача при компактной геометрии
Повторяемая работа в лёгких и тяжёлых режимах
до 120 Втмощность картриджей Blue Series
≈ 5–10 стипичный разогрев TD‑200 по данным PACE

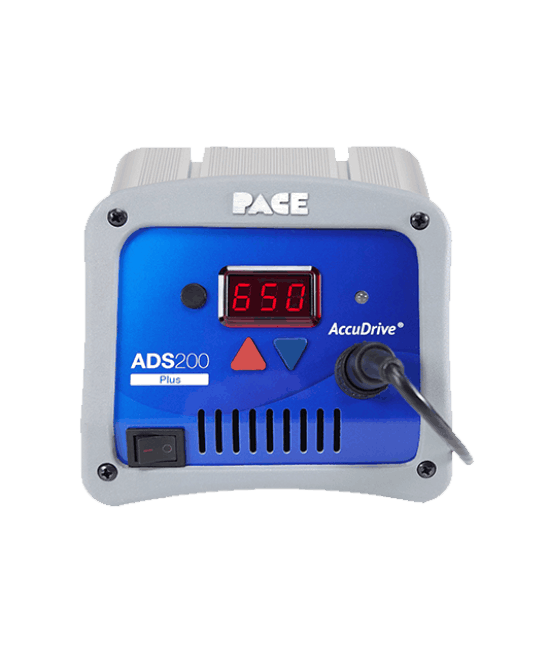

193–454 °Cрабочий диапазон актуальной ADS200 PLUS
быстрая заменакартридж меняется без длительного охлаждения станции
Инструменты AccuDrive®

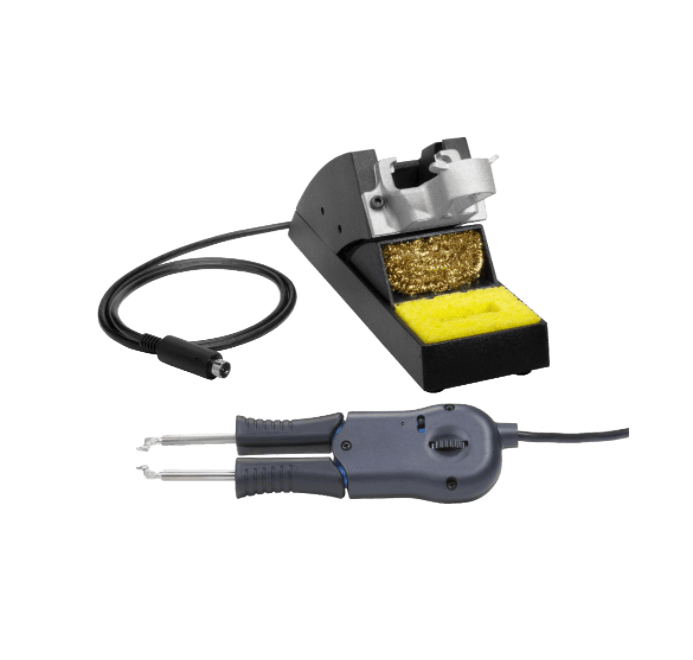

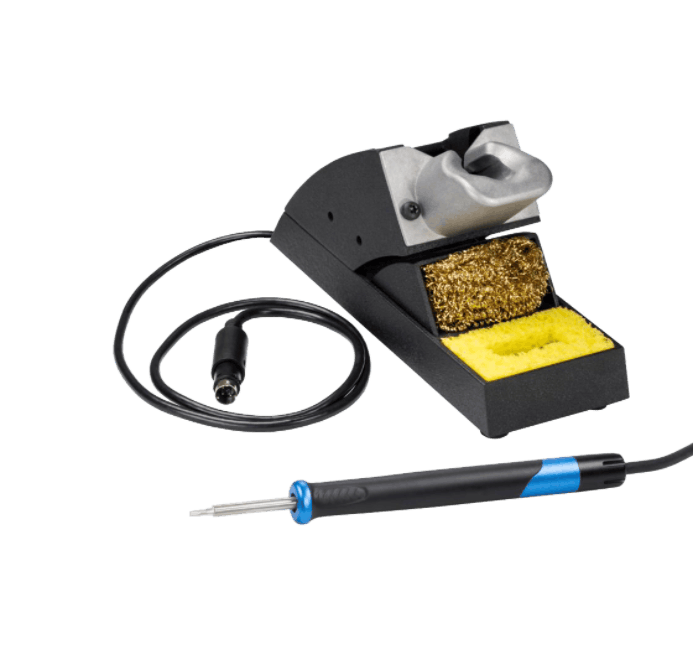

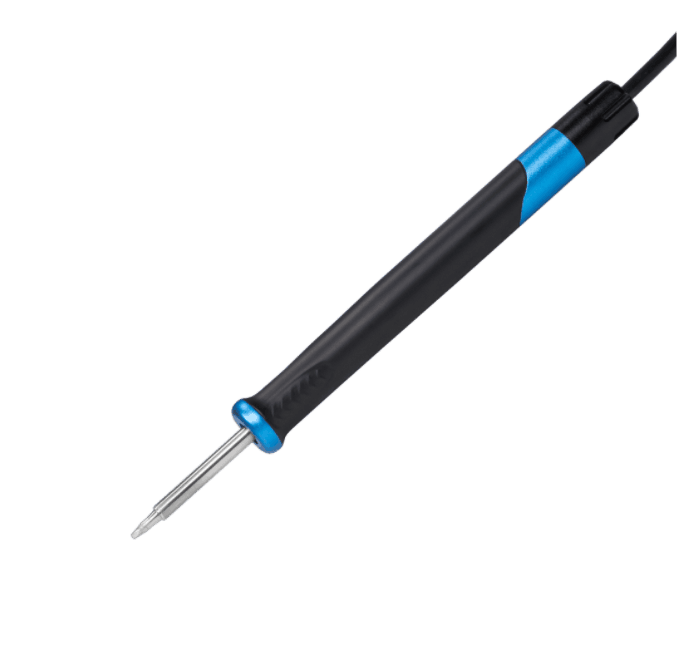

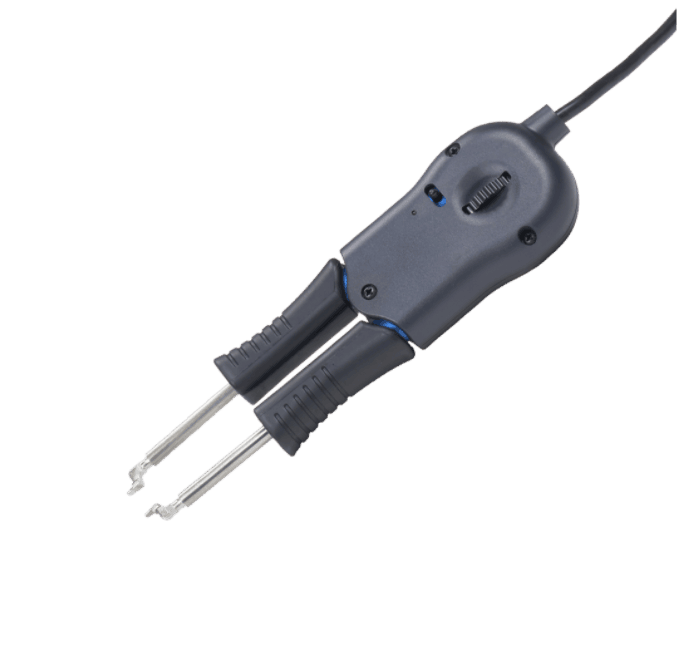

TD‑200 для пайки и MT‑200 для работы с SMD-компонентами
02 · SensaTemp®
Точность датчика плюс тепловой резерв нагревателя.

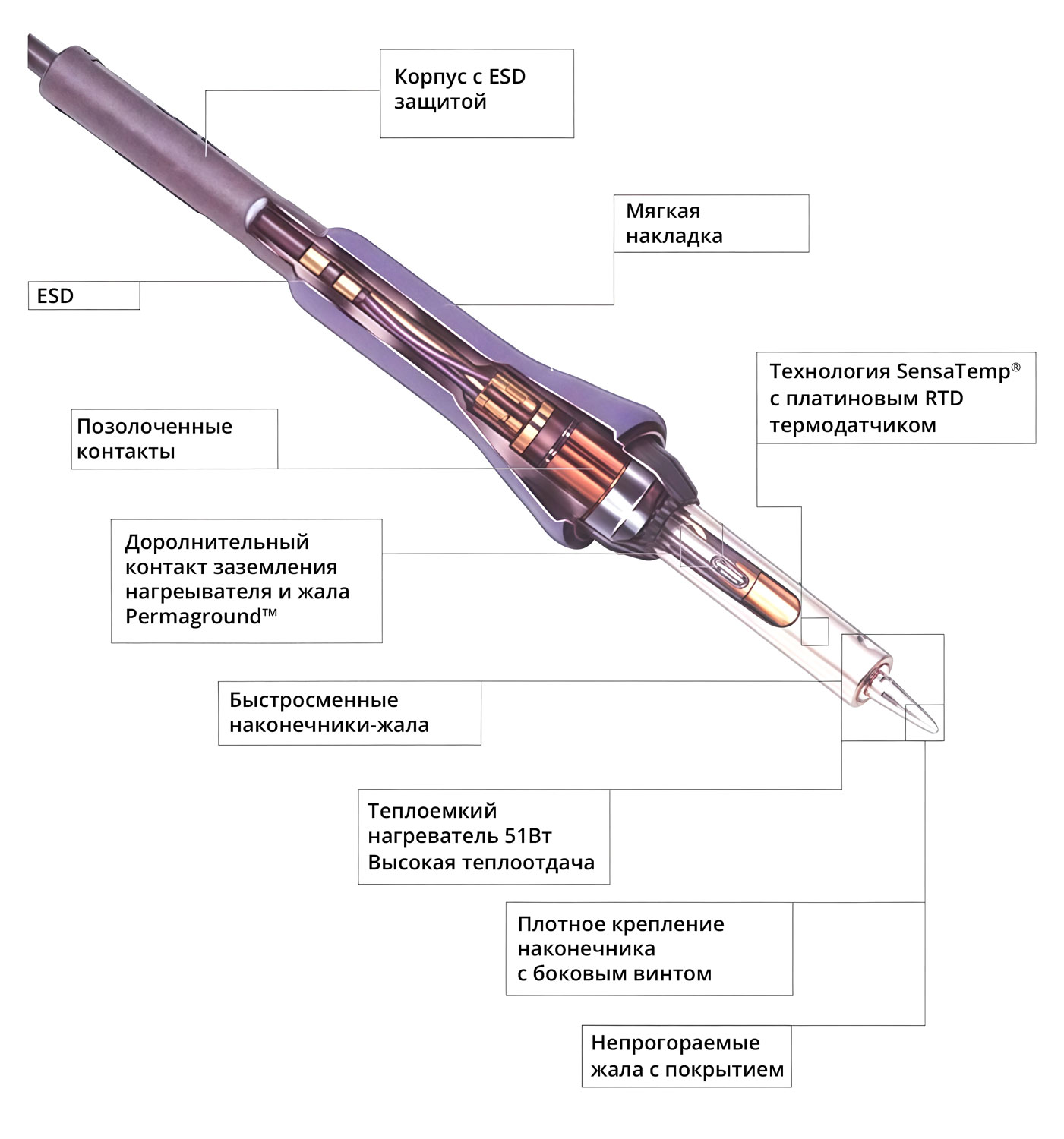

SensaTemp использует платиновый датчик, расположенный близко к рабочей зоне наконечника. PACE позиционирует его как более точную альтернативу обычной термопаре.
Конструкция нагревателя работает как тепловой резервуар: это помогает ограничивать перегрев, поддерживать стабильность и быстро отдавать запас мощности при росте тепловой нагрузки. На станциях с вакуумным портом эта же платформа дополняется системой Snap‑Vac®.
Работа при минимально необходимой температуре
Меньше риск перегрева платы и компонентов
Замена наконечников и инструментов без повторной калибровки
Стабильная работа в повторяющихся операциях
Для обычной пайки

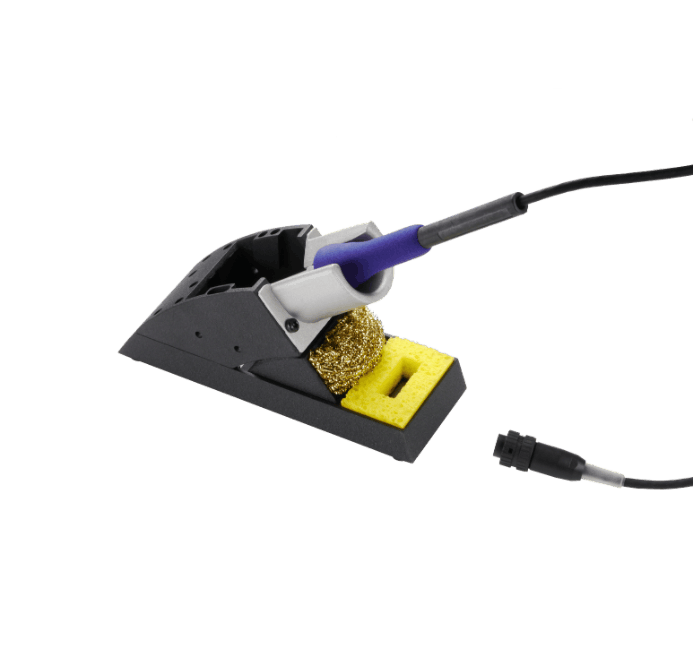

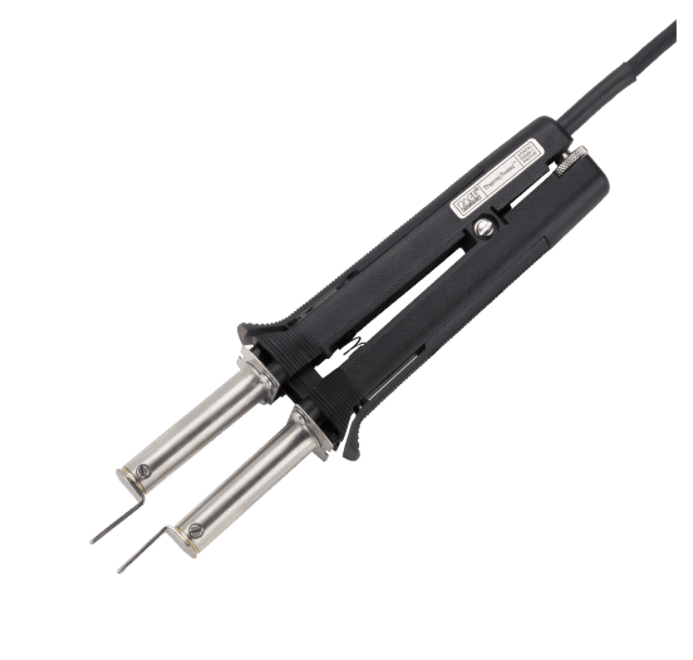

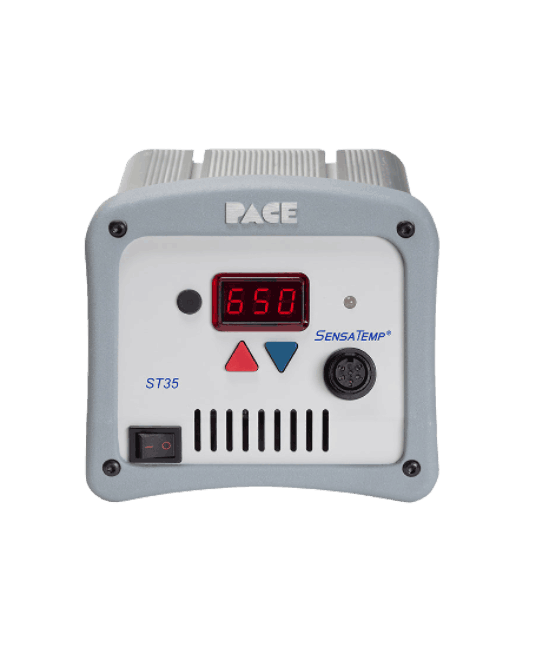

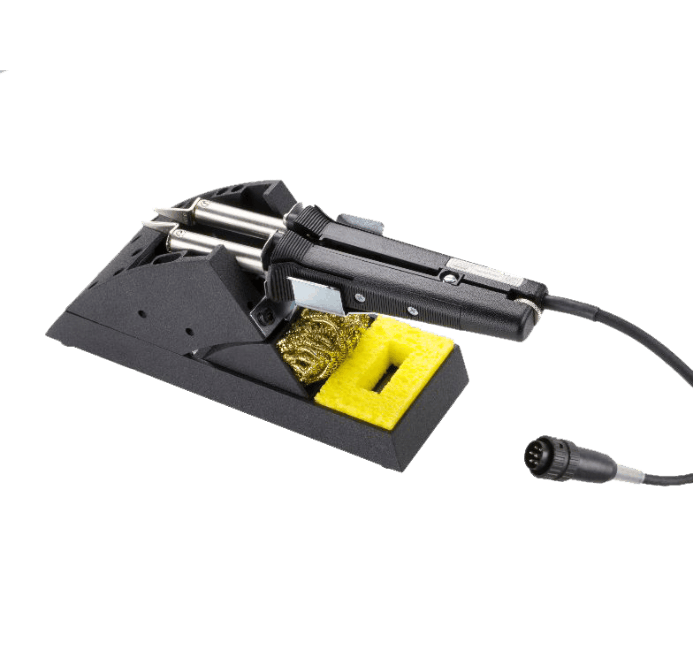

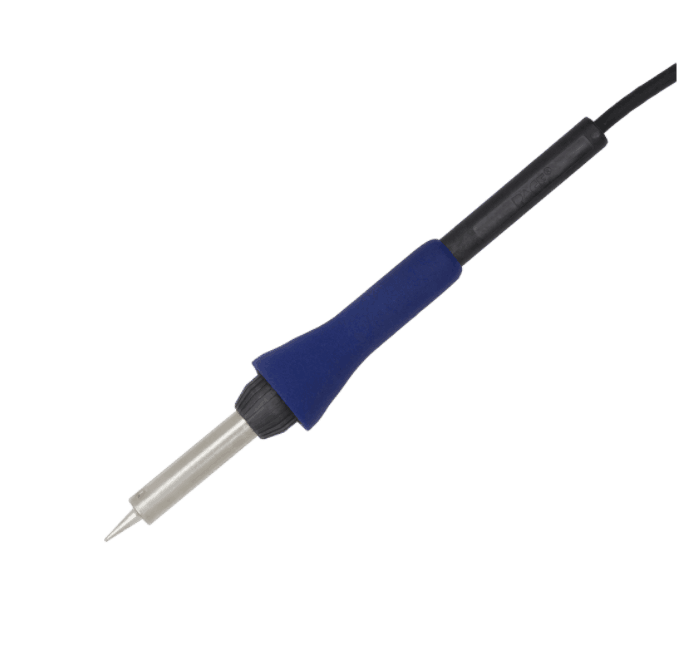

PS‑90 и TT‑65 дают простое рабочее место на ST25/ST35 без встроенного вакуума.
Для ремонта

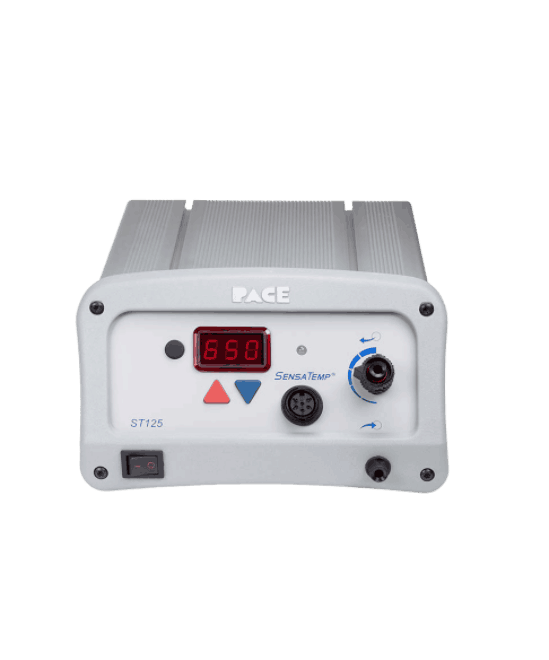

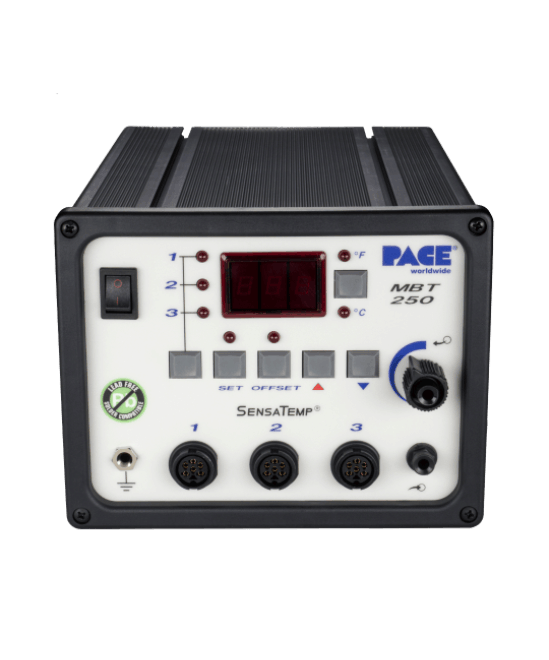

ST125 и MBT250 добавляют совместимость с SX‑100, TJ‑70 и встроенный Snap‑Vac®.
03 · Snap‑Vac®
Вакуум появляется там, где он нужен — внутри станции.

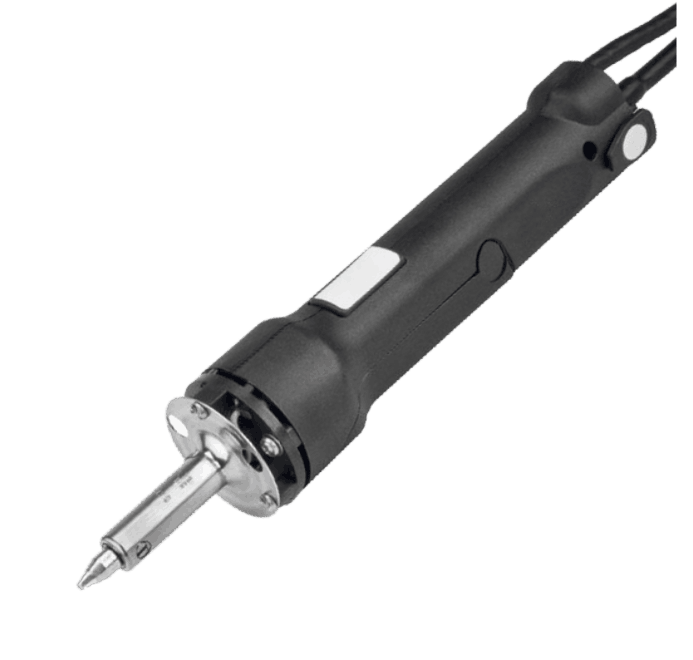

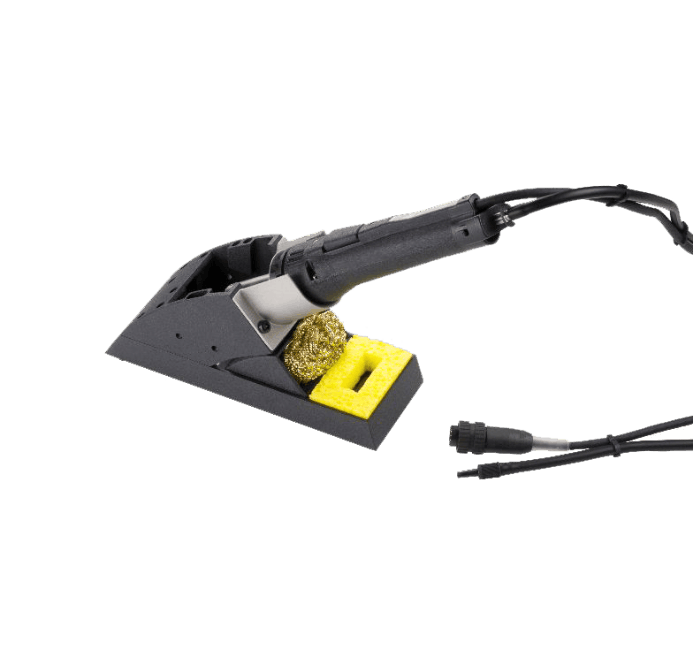

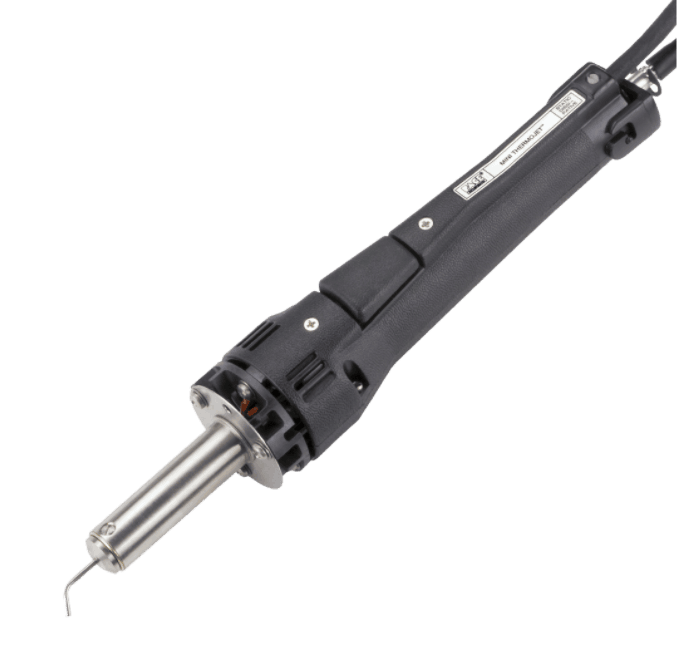

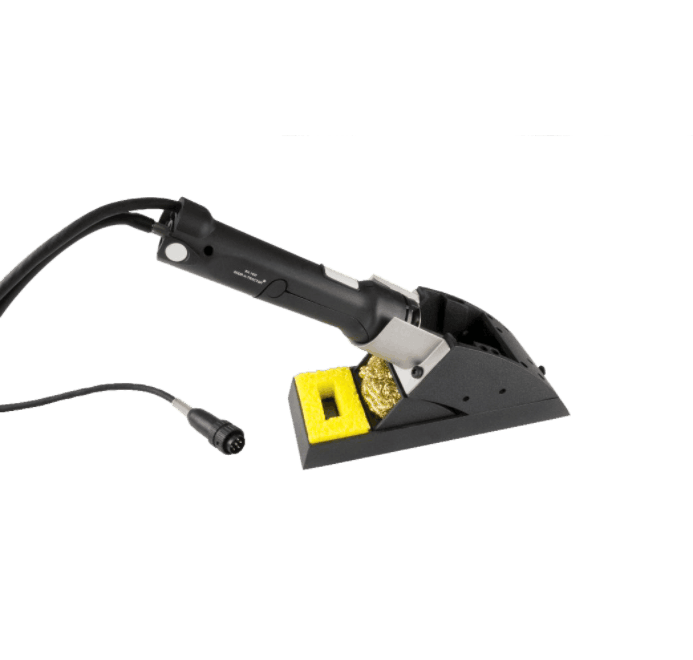

Snap‑Vac® — встроенная вакуумно‑напорная система для совместимых станций. Она позволяет подключать SX‑100 для демонтажа выводных компонентов и TJ‑70 для точечной работы горячим воздухом.
Главное здесь — быстрое создание разрежения: припой эффективнее удаляется из отверстия, а вакуумный тракт быстрее очищается после операции. Поэтому Snap‑Vac® логично рассматривать не отдельно, а вместе с SX‑100 и TJ‑70.
Инструменты SensaTemp®
Одна платформа — четыре разных операции.
Инструменты SensaTemp®
Пайка, вакуумный демонтаж, локальный горячий воздух и термопинцет
Новая многоканальная платформа
MBT450 объединяет AccuDrive®, SensaTemp®, Snap‑Vac® и TF‑Ultra в одной системе.
MBT450 объединяет два канала AccuDrive®, один SensaTemp®, встроенный Snap‑Vac® и отдельный 700‑ваттный TF‑Ultra для горячего воздуха. Это позволяет закрыть контактную пайку, термопинцет, вакуумный демонтаж и локальный SMT‑ремонт одним блоком.
Совместимость
Какие инструменты поддерживает каждая станция PACE.
Набор доступных операций зависит от платформы. ADS200 PLUS рассчитана на AccuDrive®, ST25 и ST35 — на базовые инструменты SensaTemp®. MBT360 объединяет AccuDrive®, SensaTemp® и Snap‑Vac®, а MBT450 поддерживает тот же набор инструментов и дополнительно получает отдельный канал TF‑Ultra для горячего воздуха.
MBT450
Snap‑Vac®
TD‑200 AccuDrive®
MT‑200 AccuDrive®
SX‑100
TJ‑70
TT‑65
PS‑90
TFTF‑Ultra · 700 Вт

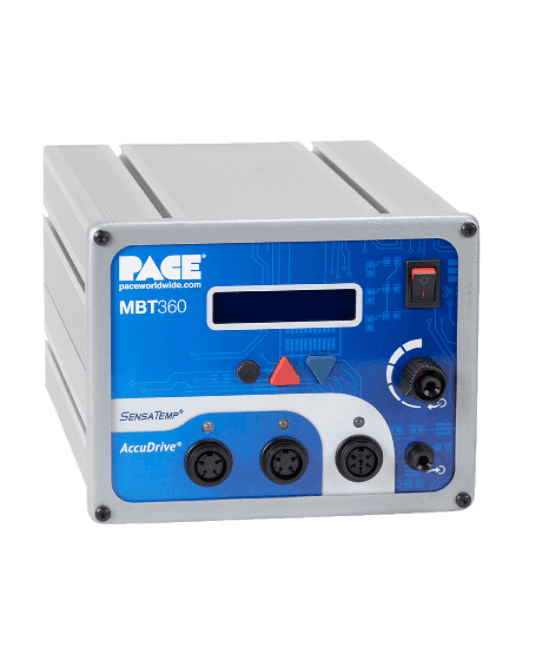

MBT360
Snap‑Vac®
TD‑200 AccuDrive®
MT‑200 AccuDrive®
SX‑100 SensaTemp®
TJ‑70 SensaTemp®
TT‑65 SensaTemp®
PS‑90 SensaTemp®
ADS200 PLUS
TD‑200 AccuDrive®
MT‑200 AccuDrive®
ST125
Snap‑Vac®
SX‑100
TJ‑70
TT‑65
PS‑90
ST35 / ST25
TT‑65
PS‑90
MBT250
Snap‑Vac®
SX‑100
TJ‑70
TT‑65
PS‑90
Важно: термоинструменты с синим разъёмом и картриджи IntelliHeat с чёрными хвостовиками не совместимы с перечисленными системами.
Выбор станции
Отталкивайтесь от операций, которые нужны на рабочем месте.
ADS200 PLUS подходит для современной контактной пайки AccuDrive®. ST25 и ST35 — для базовой SensaTemp®. ST125 добавляет вакуумный демонтаж. MBT360 объединяет AccuDrive®, SensaTemp® и Snap‑Vac®, а MBT450 добавляет четвёртый канал TF‑Ultra для максимально универсального ремонтного рабочего места.
