Классическая технология пайки предусматривает расплавку одного металла для его соединения на молекулярном уровне с другим металлом, находящимся в твердом состоянии. Этот метод подходит для хорошо смачиваемых материалов — серебра, меди и пр. При работе с деталями из алюминиевых сплавов, нержавеющей стали, керамики или стекла традиционная пайка не обеспечивает нужный результат. В таких случаях необходимо использовать ультразвуковую паяльную станцию. Она позволяет соединять плохо смачиваемые или несмачиваемые материалы.
Пайка осуществляется без использования кислотных флюсов, которые оказывают разрушающе-коррозионное воздействие. Удаление окисей с соединяемых поверхностей производится с помощью вибрации, создаваемой высокочастотными звуковыми колебаниями.
Применение ультразвуковых паяльных станций актуально для следующих отраслей:
- прототипное производство и разработки научно-исследовательских институтов;
- изготовление компонентов, пайка мелкопроводных выводов;
- производство сенсоров, полупроводников, микроволновых ламп;
- лужение микроподложек, кремния, керамики.
Особенности ультразвуковых паяльных станций
Технология обладает такими преимуществами, как:
- полное удаление оксидов с контактной поверхности, позволяющее припою вступить в реакцию с материалом;
- заполнение расплавленным припоем пор и микротрещин, обеспечивающее увеличение паяемой поверхности;
- вытеснение пузырьков газа из расплавленного припоя за счет УЗ-колебаний. Благодаря этому получается соединение, не содержащее пустот.

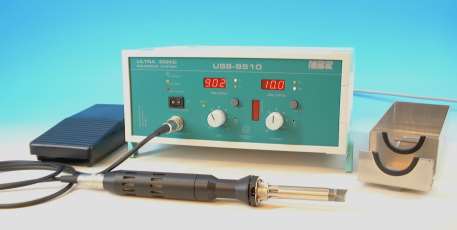

Каталог компании ARGUS-X включает ультразвуковые паяльные станции швейцарского производителя MBR Electronics GmbH. Они отличаются регулируемой мощностью и температурой. Размер наконечников — от 1 до 10 мм.
