Термо-импульсная система

Описание

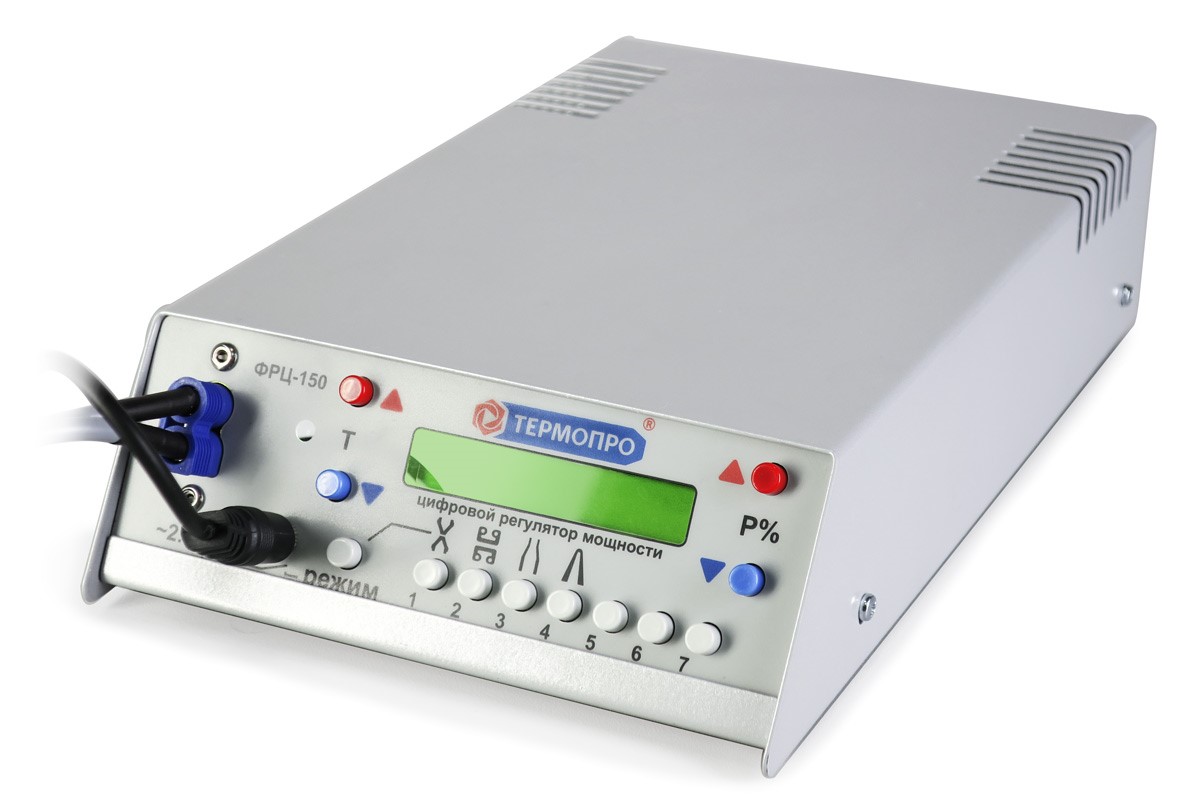

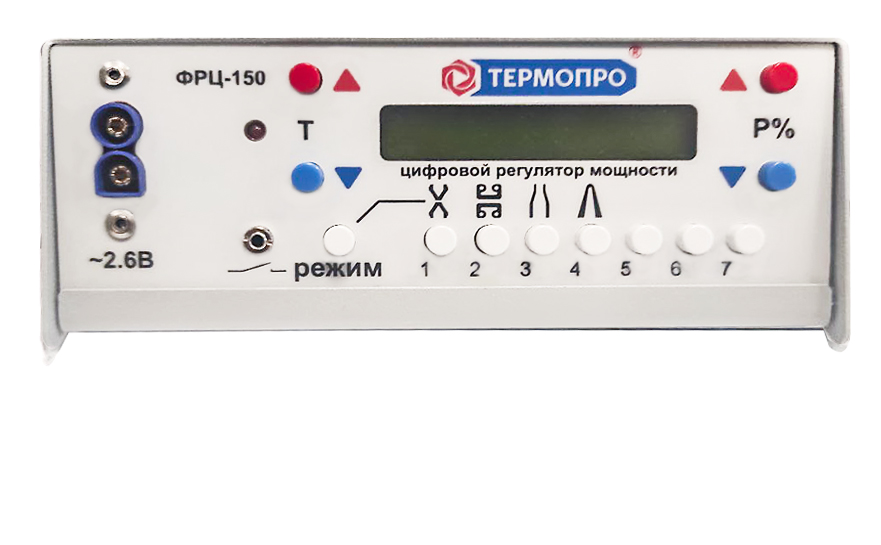

ФРЦ-150 Импульсная паяльная станция

Импульсная система ФРЦ-150 представляет собой низковольтный источник переменного напряжения с цифровым управлением, поддерживающий работу одного из четырех термоинструментов: импульсного паяльника, одноконтурного и двухконтурного термопинцетов, а также импульсного съемника изоляции. Питание на любой из этих инструментов подается только на время выполнения операции. До и после этого инструмент находится в относительно холодном состоянии. Время подачи питания - длительность импульса, а также скорость нагрева инструмента задается оператором, а затем отслеживается цифровой системой. Возможность управлять скоростью нагрева контакта от комнатной температуры до температуры пайки является основным отличием импульсных паяльных систем от традиционных паяльных станций с постоянной температурой паяльника. Это свойство определяет специфическую область применения импульсных инструментов, позволяющих выполнять операции, недоступные для традиционных паяльников.

В импульсной системе ФРЦ-150 предусмотрен автоматический выбор диапазона мощности в зависимости от подключенного инструмента. Каждый раз при смене инструмента монтажник нажимает соответствующую этому инструменту кнопку, и система автоматически устанавливает минимальную и предельную мощности, в рамках которых выбранный инструмент может работать. Это исключает перегрев и повреждение наконечников инструмента, обеспечивая их исключительную долговечность.

В зависимости от выполняемых задач система ФРЦ-150 может работать в одном из трех режимов: "непрерывный" - нагрев с заданной мощностью осуществляется, пока нажата педаль, режим "таймер" - работа с фиксированными параметрами, и режим "программа" - для осуществления нагрева по более сложному закону. Для выполнения каждой операции, будь то пайка или зачистка проводов, в режиме "таймер" монтажник задает мощность, определяющую скорость нагрева инструмента и длительность импульса - время, в течение которого подается питание на инструмент. Эти параметры однажды подбираются опытным путем, а затем сохраняются в памяти системы.

Как только монтажнику потребуется когда-либо повторить операцию, он может восстановить ее настройки простым нажатием кнопки. Для удобства подбора параметров в системе предусмотрен режим "обучения". Первая пайка или зачистка провода выполняются вручную с необходимой мощностью. После окончания пайки оператор отпускает педаль, при этом время пайки автоматически запоминается. Последующие циклы пайки, выполненные в режиме "таймер", будут строго повторяются с фиксированными настройками времени и мощности.В импульсной системе ФРЦ-150 имеется возможность запомнить зафиксированные значения времени и мощности в одной из семи ячеек памяти. Ячейки памяти привязаны к выбранному инструменту, поэтому на каждый из четырех инструментов в ячейках хранятся свои значения параметров.

Многоступенчатый нагрев

В тех случаях, когда необходимо осуществить ступенчатый нагрев, например, при монтаже на паяльную пасту, можно воспользоваться режимом программа". Это позволяет оператору в течение одного цикла пайки через определенные интервалы времени автоматически менять уровень мощности. Получается некое подобие термопрофиля, с той лишь разницей, что в каждой зоне задается не температура, а скорость нагрева. Число зон с разным уровнем мощности можно выбрать в диапазоне от двух до семи.

Принцип работы регулятора мощности

Для управления мощностью в системе ФРЦ-150 использован способ периодического отключения нагрузки от сети. Коммутация нагрузки строго синхронизирована и осуществляется в момент перехода сетевой фазы через ноль. Этот способ предотвращает возникновение высокочастотных помех в питающей сети в отличие от широко распространенных тиристорных регуляторов с фазовой системой управления мощностью нагрева. Периодичность отключения нагрузки зависит от установленной мощности, например при мощности 50% нагрузка подключена к сети в течение одного периода, а в течение следующего периода отключена. Рабочие и нерабочие периоды в нагрузке равномерно распределены по времени по алгоритму Брезинхема при выборе мощности в пределах от 5% до 100%. Учитывая инерционный характер работы любых нагревательных элементов такой способ регулировки мощности, обеспечивает хорошие результаты практически для любых технических применений, в том числе и для импульсных паяльных систем.

Другие области применения

Область применения таких систем в промышленности может быть достаточно широка. Любая система нагрева, где не требуется строго поддерживать заданную температуру, а достаточно регулировки мощности, может быть построена с применением цифрового регулятора ФРЦ-150. А в тех случаях, когда требуется автоматическое ступенчатое управление мощностью, этот регулятор будет особенно полезен. Таким образом, возможна адаптация регулятора ФРЦ-150 под конкретные технологические задачи.
