Широкая область применения
Лазер, металлообработка, электроника, 3D‑печать, фармацевтика и другие процессы.
ФВУ Дымоуловители Pure-Air
Pure-Air
Очистка воздуха специально для вашего процесса.
От пайки и лазерной маркировки до липкой сажи, композитной пыли и тяжёлой металлообработки. Pure-Air отличается не только производительностью — для разных загрязнений используются разные фильтрующие системы.
Не просто «мощнее»
Сложные загрязнения требуют другой фильтрации.
Универсальный HEPA + уголь хорошо работает не в каждом процессе. Липкая сажа быстро забивает обычный фильтр, металлическая пыль требует многоразового картриджа, а газовая нагрузка — специализированного сорбента.

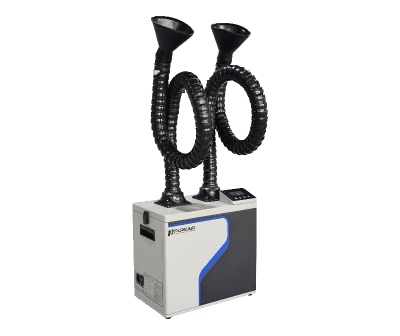

Пайка и небольшие процессыF — компактные системы с HEPA h14 и угольной ступенью.
Маркировка и лазерDS / FS — увеличенная пылеёмкость, высокое разрежение и газовая очистка.
Дерево и липкий дымFGS — многоразовый фильтр с защитным пудровым слоем.
Металл и тяжёлая пыльD / DFS — мембранные картриджи и пневматическая самоочистка.
Возможности Pure-Air
Промышленная платформа очистки воздуха.
Специализированные фильтры, широкий выбор производительности и интеллектуальное управление помогают подобрать вытяжку под материал, рабочую зону и режим производства.

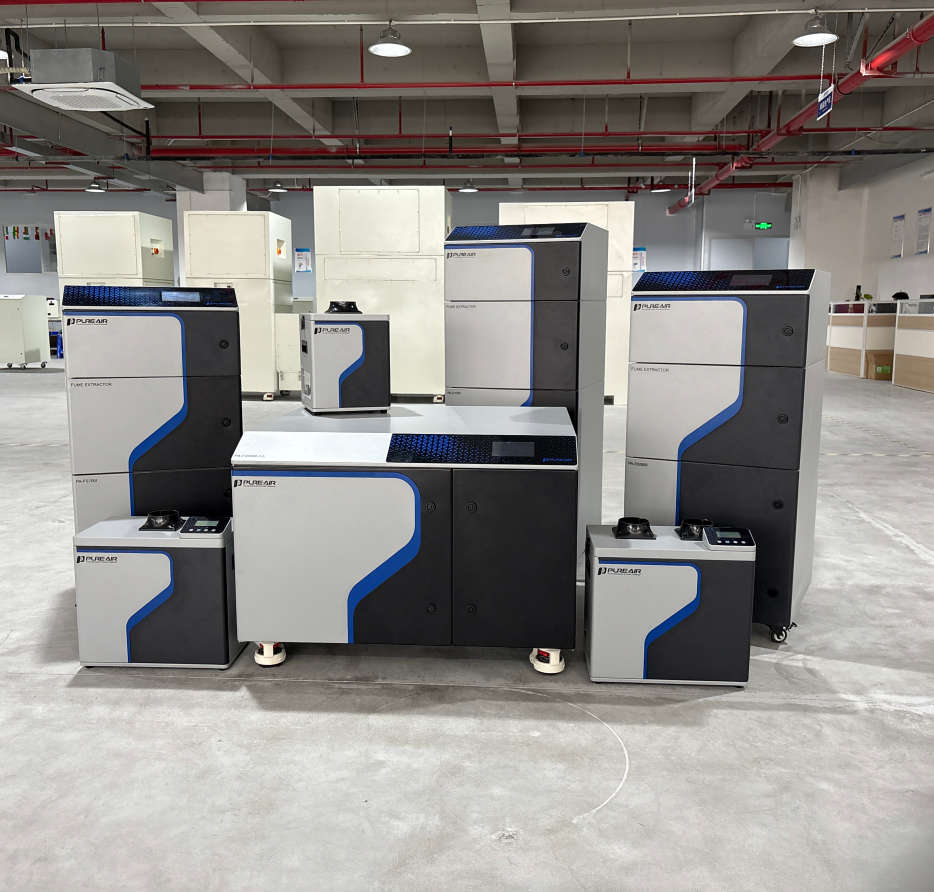

От компактной установки до промышленной системы.
Линейка охватывает более 30 отраслей и включает модели для локальной вытяжки, лазерных машин, металлообработки и других производственных задач.
От локальных до промышленных ФВУ
Производительность линейки достигает 12 000 м³/ч.
Поддержка под задачу
Подбор оборудования и фильтрующей конфигурации под конкретный технологический процесс.
Промышленная вытяжка

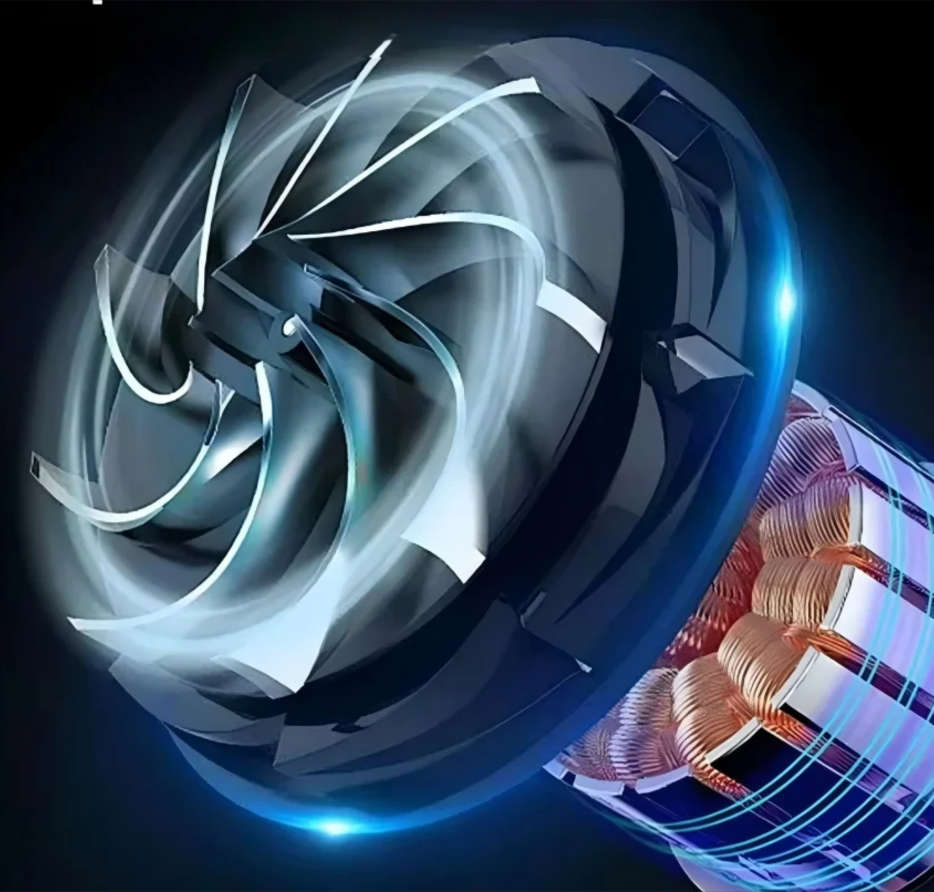

Центробежные вентиляторы рассчитаны на длительную эксплуатацию и работу с сопротивлением фильтров.

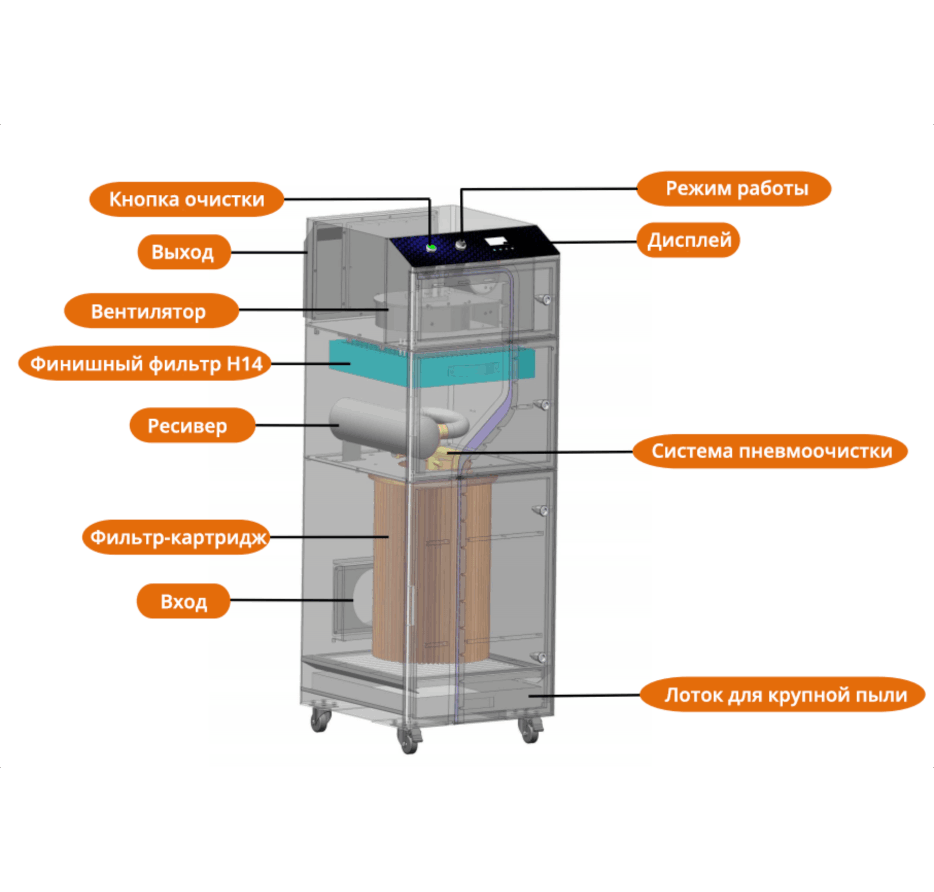

Специализированные фильтры
Фильтрация меняется вместе с характером загрязнения.
Сенсорное управление PPS / PIPS
PPS — расход воздуха и состояние фильтра. PIPS — расширенный контроль и дополнительные датчики.
Сравнить системы →
Многоразовые фильтры
Мембранные картриджи h13 с пневматической самоочисткой для высокой пылевой нагрузки.

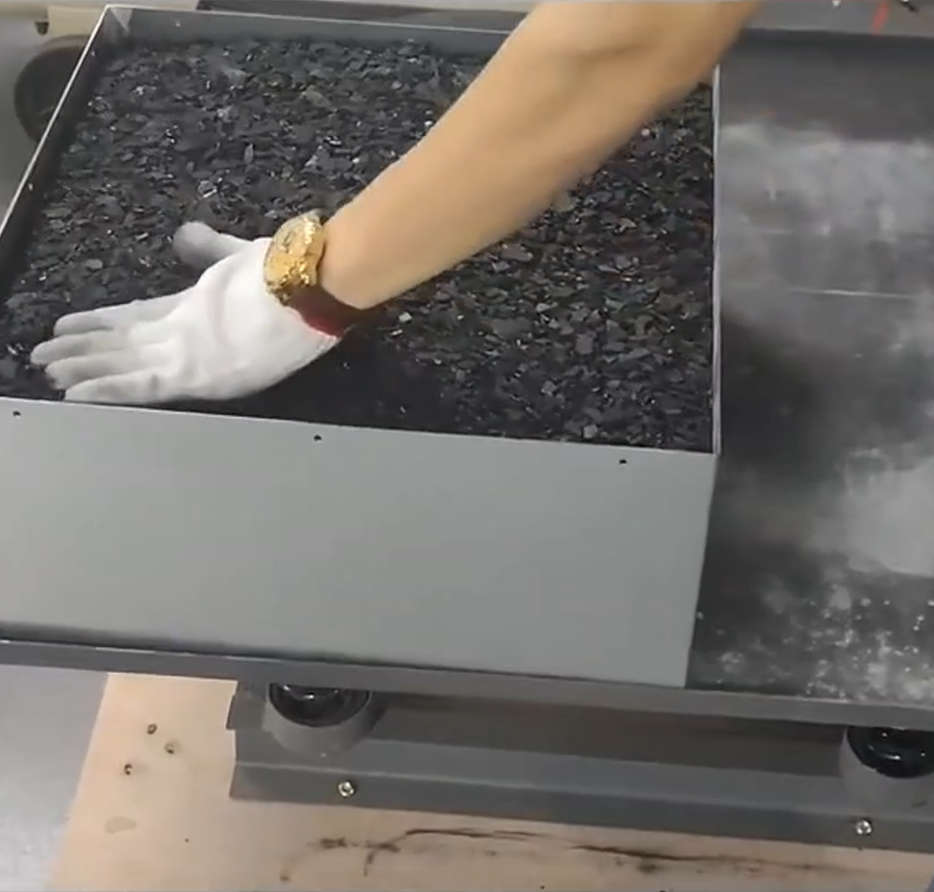

Газовая очистка
Активированный уголь подбирается под конкретную задачу и состав газов.

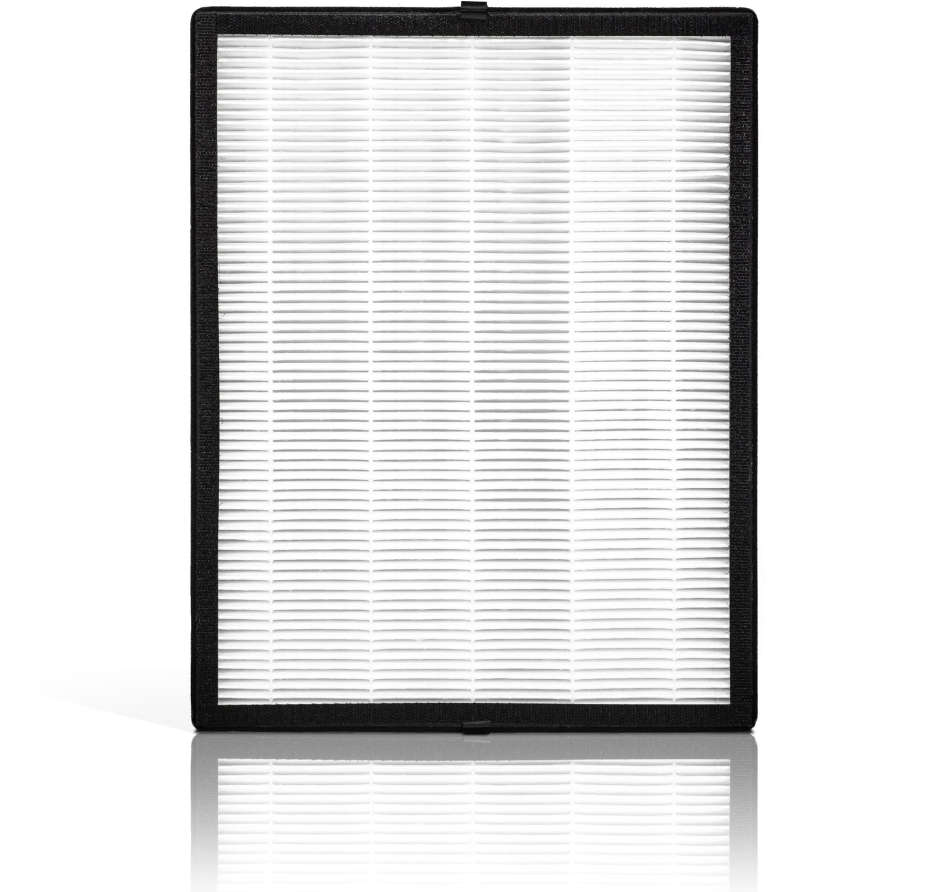

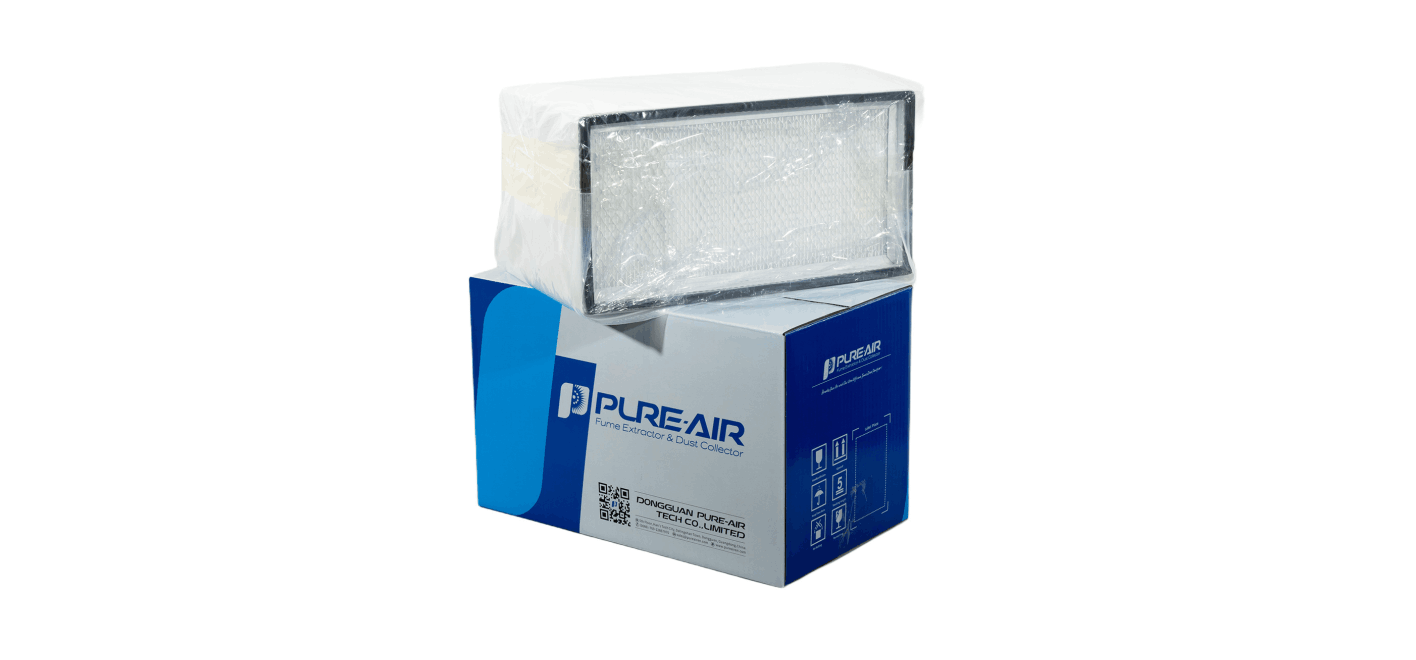

HEPA h14
Основная высокоэффективная ступень тонкой механической очистки.
Подберите серию под ваш процесс
Маркировка
Мелкая пыль, дым и запахи. Металл, пластик, упаковка, платы, микросхемы.
F / FS / DSРезка и гравировка
Пыль + газовая нагрузка. Акрил, пластик, кожа, ткань и другие неметаллы.
FSДерево и фанера
Липкий дым и сажа. Смолы быстро загрязняют обычный фильтр.
FGSМеталл и композиты
Большой объём пыли. Резка, сварка, наплавка, углепластик.
D / DFSПайка
Дым флюса и запахи. Рабочие места, термозачистка, клеи и покрытия.
F01 · Лазерная маркировка
Маркировка
Металл, пластики, картон, ПЭТ, ПК, печатные платы и микросхемы. Основная задача — убрать мелкую пыль, дым и запахи непосредственно из зоны обработки.
Управление PPS или PIPS на выбор
Предварительный F9 и основной HEPA h14
Кокосовый активированный уголь со специальной пропиткой
Быстрая замена фильтров
Большая эффективная площадь фильтрации
Компенсация воздушного потока по мере засорения
Работа в широком диапазоне напряжения 90–257 В
Небольшие нагрузки
Компактные модели для локальной маркировки
На конвейере

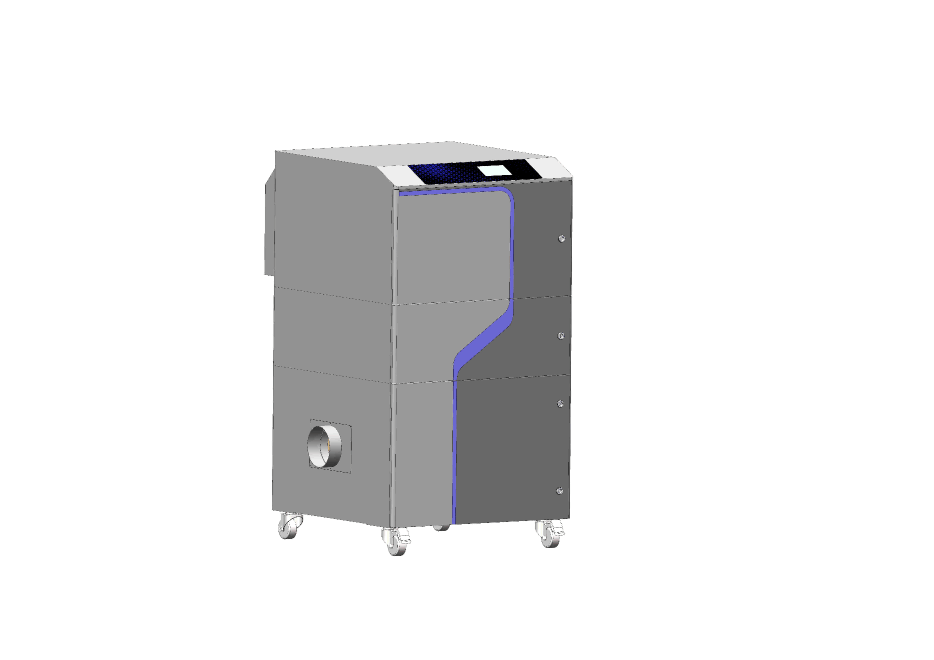

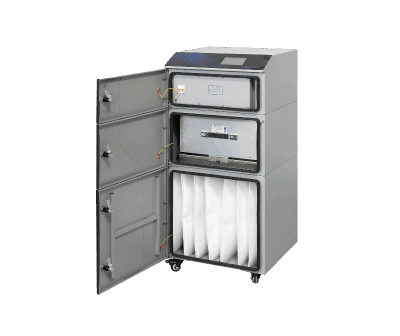

Серия DS с фильтром-мешком; доступны версии -i с PIPS
02 · Лазерная резка и гравировка
Неметаллы
Здесь важен не только объём дыма. Разные материалы дают разную смесь частиц и газов, поэтому Pure-Air разделяет обычную лазерную фильтрацию, липкий дым дерева и сложные композиты.
Управление PPS или PIPS на выбор
Предварительный F9 и основной HEPA h14
Кокосовый активированный уголь со специальной пропиткой
Быстрая замена фильтров
Большая эффективная площадь фильтрации
Компенсация воздушного потока по мере засорения
Работа в широком диапазоне напряжения 90–257 В
Бумага, акрил, кожа, ткань и другие неметаллы

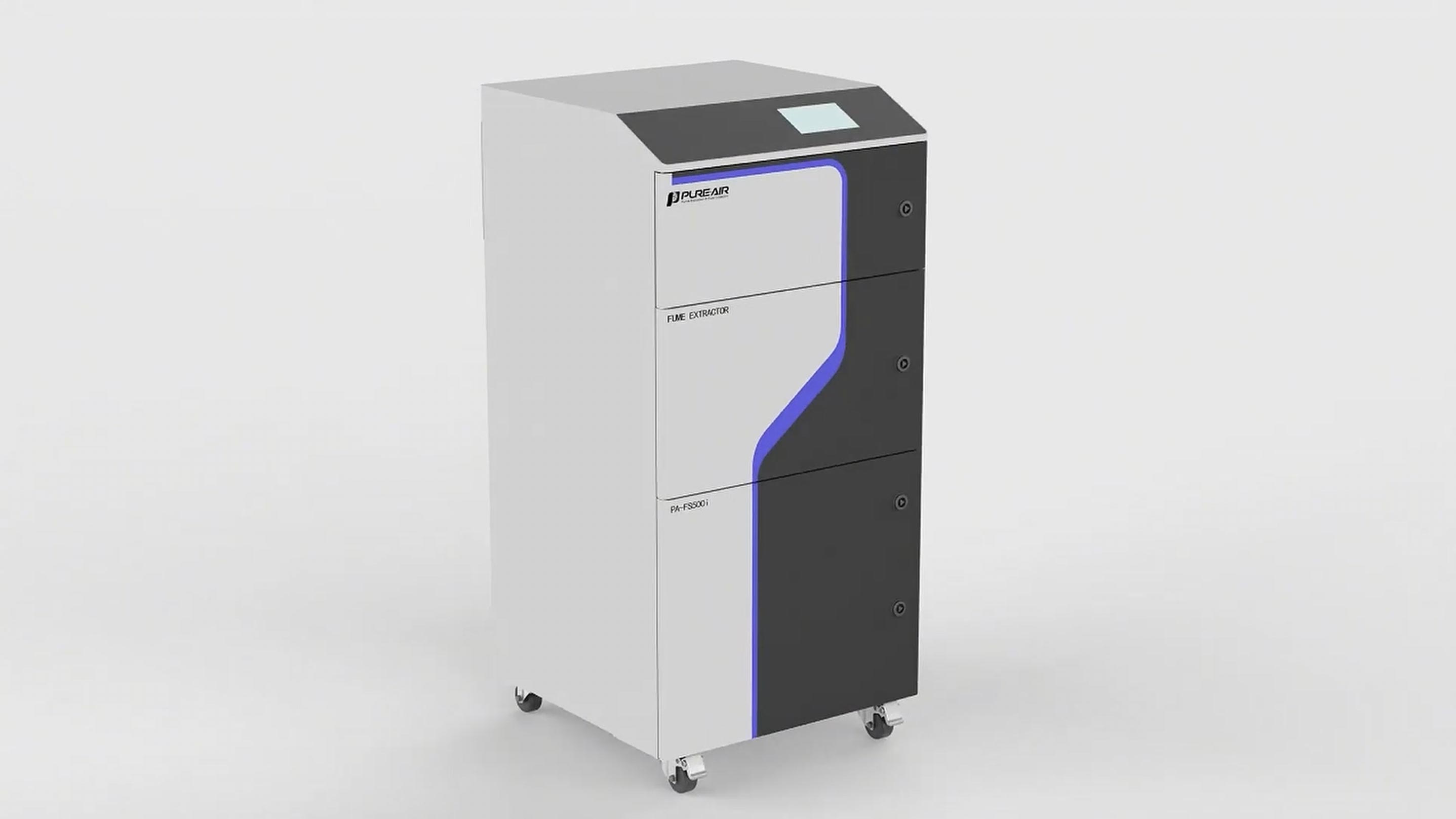

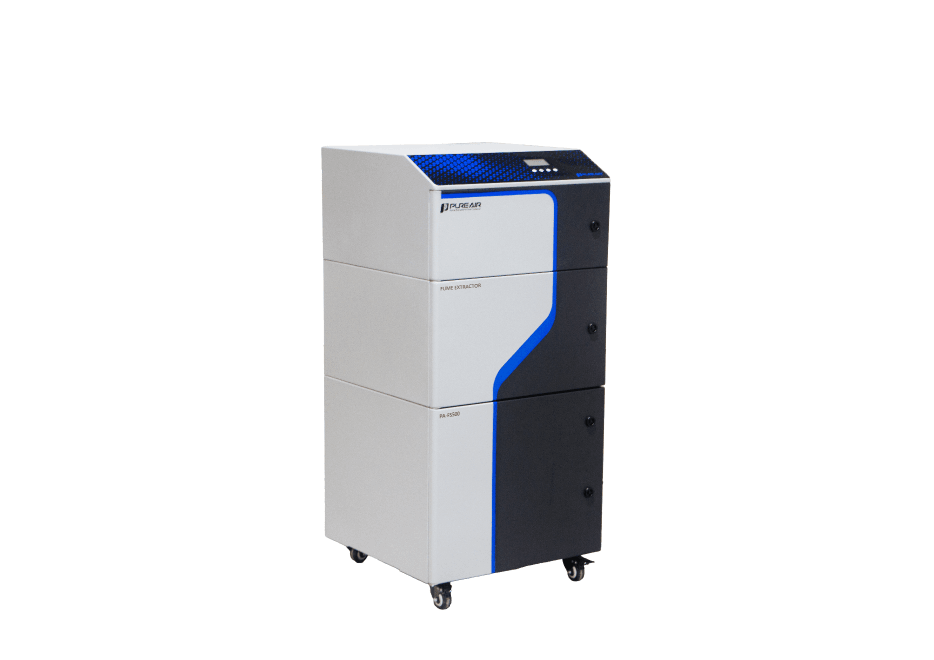

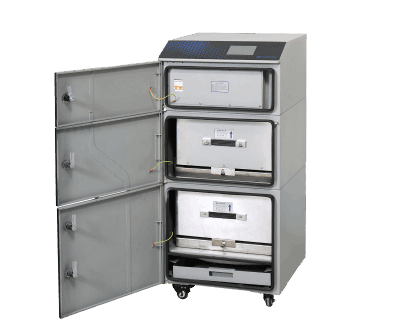

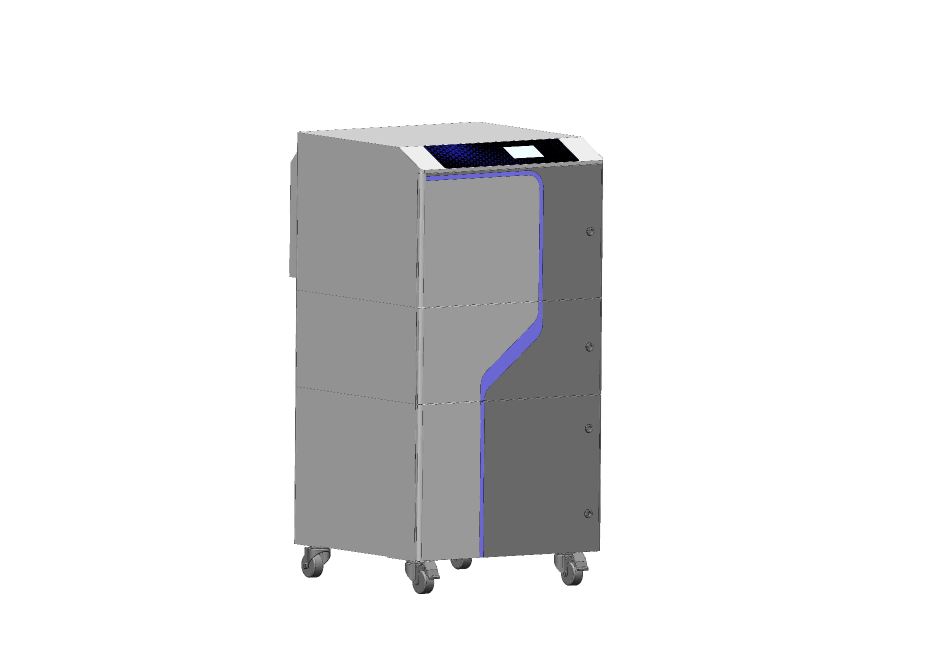

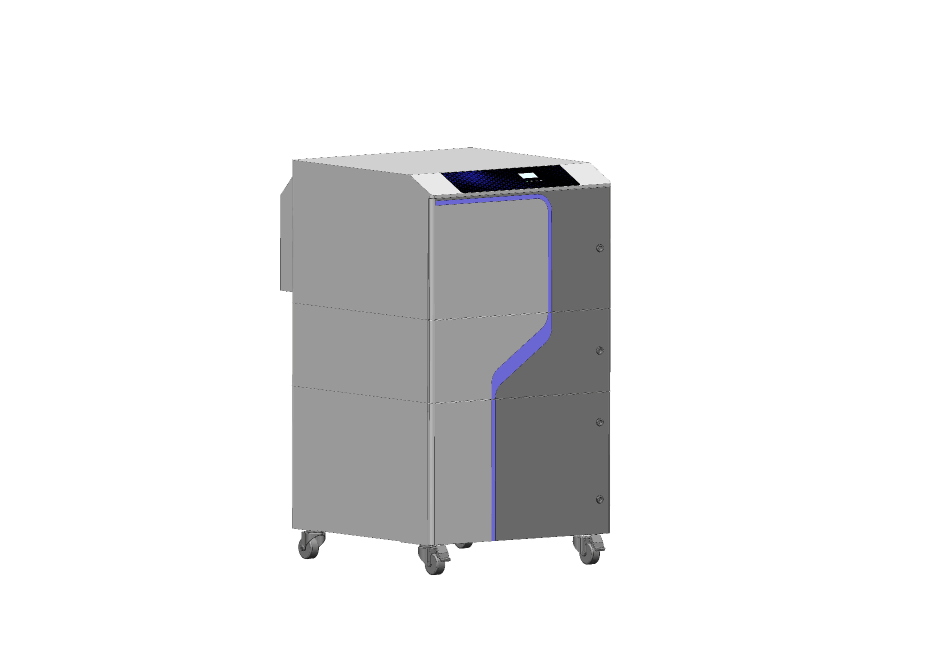

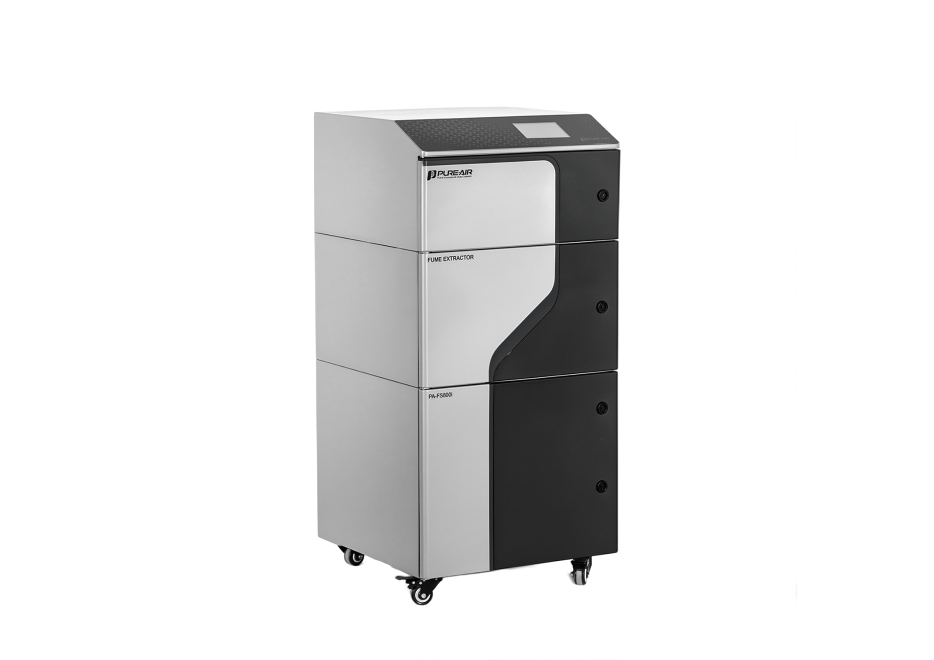

Серия FS: стандартная многоступенчатая лазерная фильтрация
Углеродное волокно и композиты
Серия DFS: многоразовый фильтр + угольная ступень
Многоразовый + угольный фильтр
PA-DFS1600 / PA-DFS1600i
1600 м³/ч
Станок: 90×130 / 100×160 см
Специализированная серия
FGS
Для лазерной обработки дерева, фанеры и картона, где возникает липкий дым и смолистая сажа. Здесь обычная схема фильтрации быстро теряет ресурс — поэтому FGS использует другой подход.
Почему здесь нужна пудра
Липкие частицы нужно остановить до того, как они приклеятся к картриджу.
Минеральная пудра создаёт защитный слой на поверхности многоразового PTFE‑картриджа. Смолы и сажа связываются с пудрой, а не с мембраной фильтра. По мере загрязнения пудра темнеет и её состояние можно оценивать визуально.
01Новая пудраСветлый защитный слой на фильтре.
02Поглощение липкой сажиПудра принимает загрязнение на себя.
03Очистка и обновлениеКартридж самоочищается, пудра заменяется по состоянию.

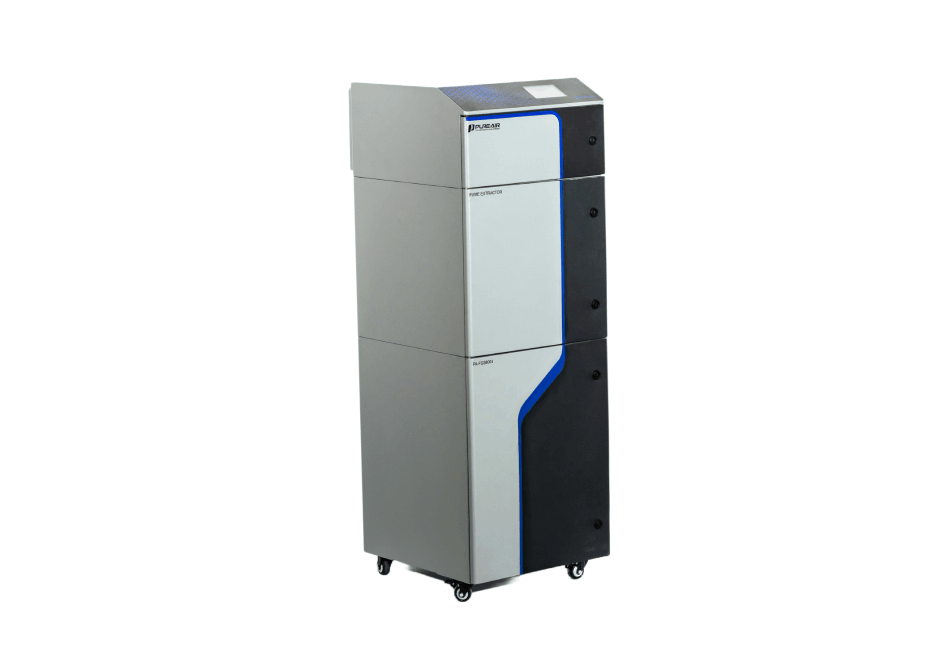

PA‑FGS / PA‑FGS‑i
Для лазерной обработки дерева, фанеры и картона
Пудровый слой защищает картридж от липкой сажи и смол. Во время обслуживания проверяйте его состояние и
пополняйте пудру по инструкции к установке.
03 · Лазерная резка, сварка и наплавка
Металл
Металлическая пыль создаёт уже другую нагрузку: здесь важны многоразовый мембранный фильтр, автоматическая очистка и большой запас производительности.
Управление PPS или PIPS на выбор
Предварительный h13 и основной HEPA h14

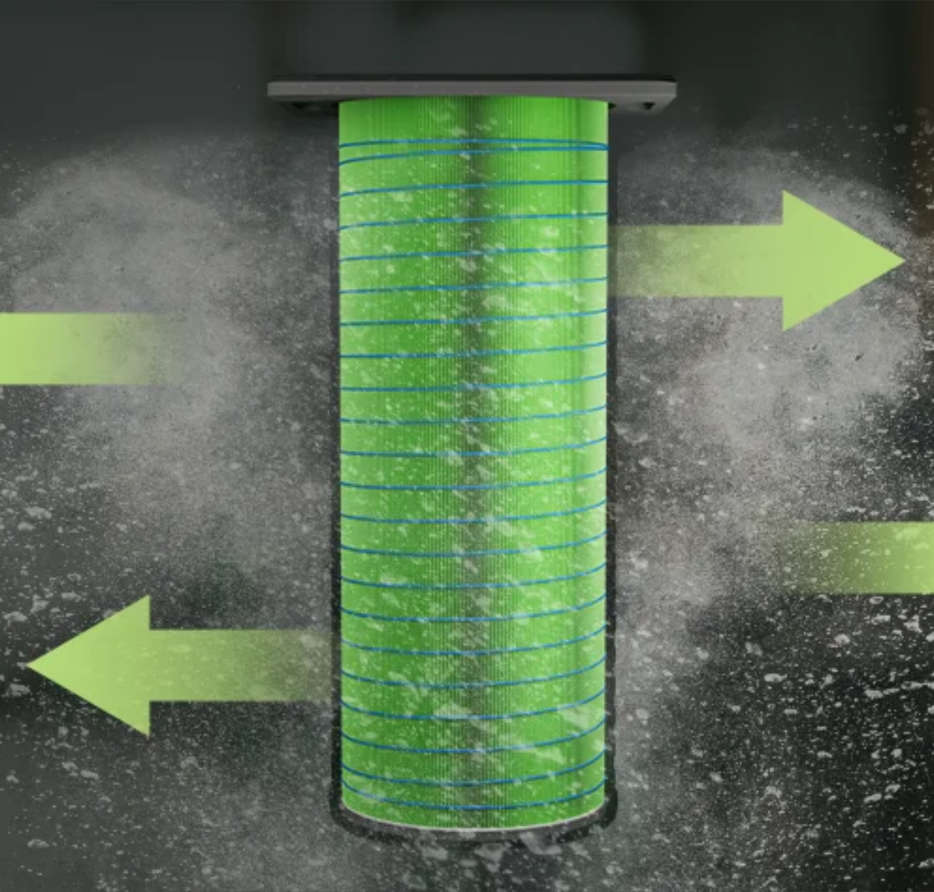

Автоматическая ротационная пневматическая очистка
Быстрая замена фильтров
Большая эффективная площадь фильтрации
Компенсация воздушного потока по мере засорения
Работа в широком диапазоне напряжения 90–257 В

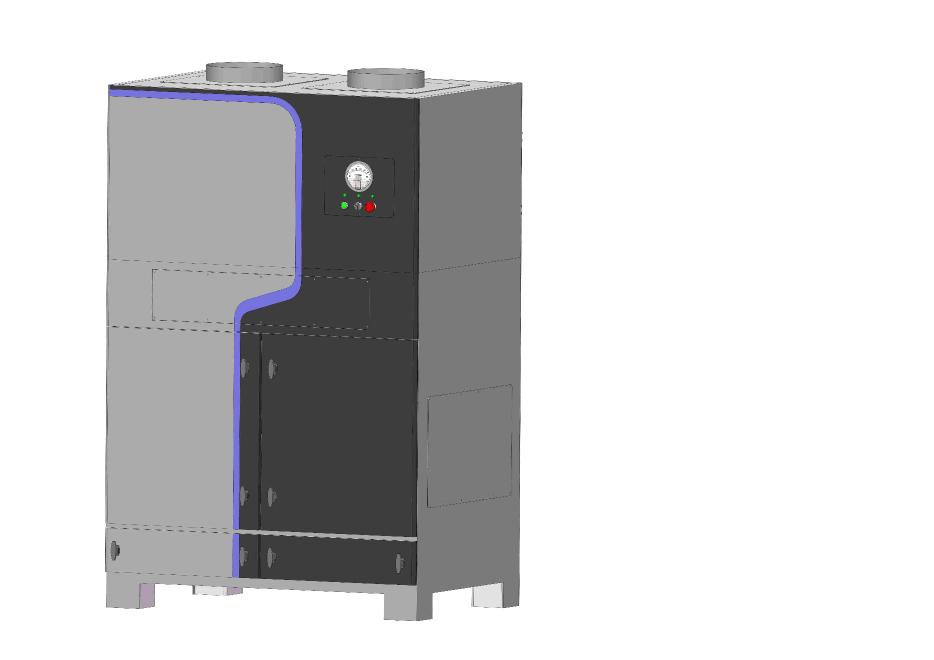

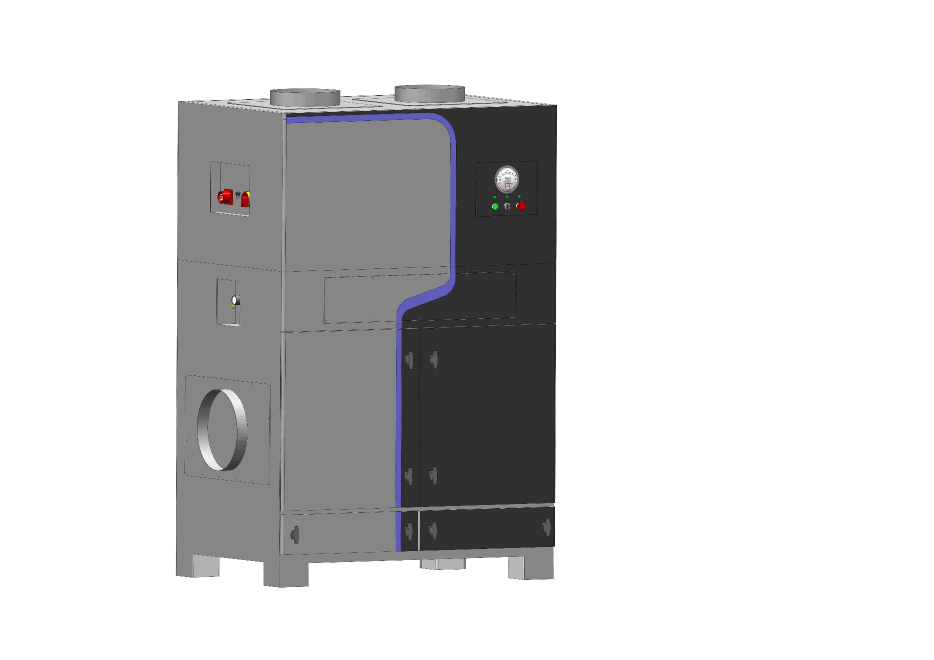

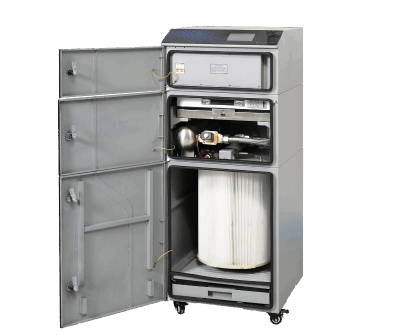

Серия D / D-i
От 800 до 12 000 м³/ч
Горючая металлическая пыль — отдельная задача.
Если вы обрабатываете алюминий, магниевые сплавы или другие материалы с горючей пылью, сообщите
об этом при подборе вытяжки. Для таких задач рассматривают специализированные установки

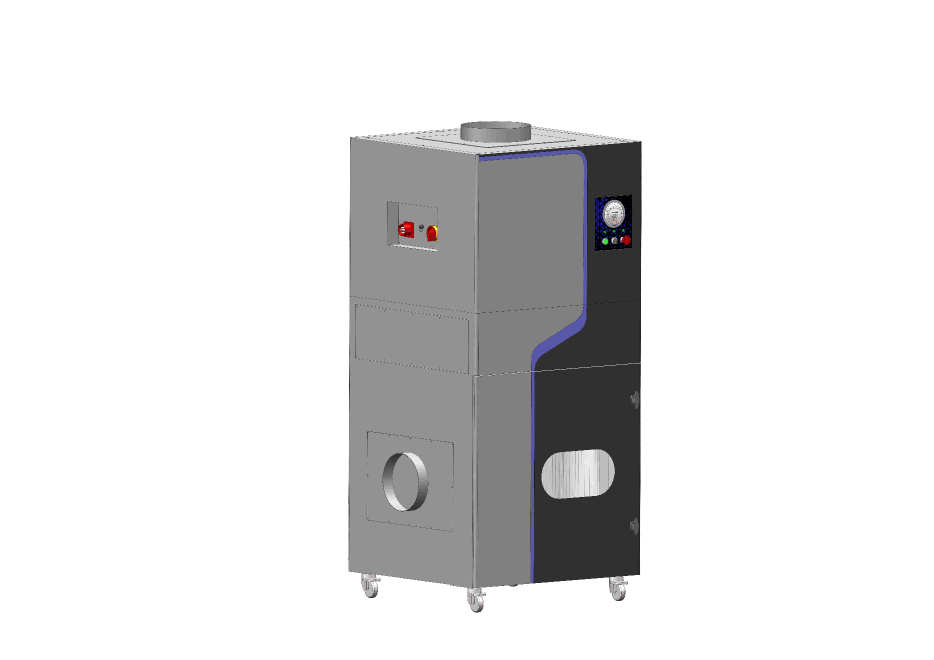

PA-DE3000, PA-DE5000 и PA-DE6000. Исполнение, искрогашение и фильтры подбирают под свойства пыли
и условия процесса — одной производительности для выбора недостаточно.
04 · Лазерная очистка и механическая обработка
Очистка
Удаление пыли и дыма при очистке пресс-форм, автозапчастей, подшипников и деталей оборудования, а также при скрайбировании и сверлении. На каждой карточке указано подходящее применение.
Модели для очистки и механической обработки
Выберите по задаче; производительность указана на каждой карточке.
Лазерная очистка крупных деталей и покрытий; механическая обработка. Для пыли и газообразных загрязнений.

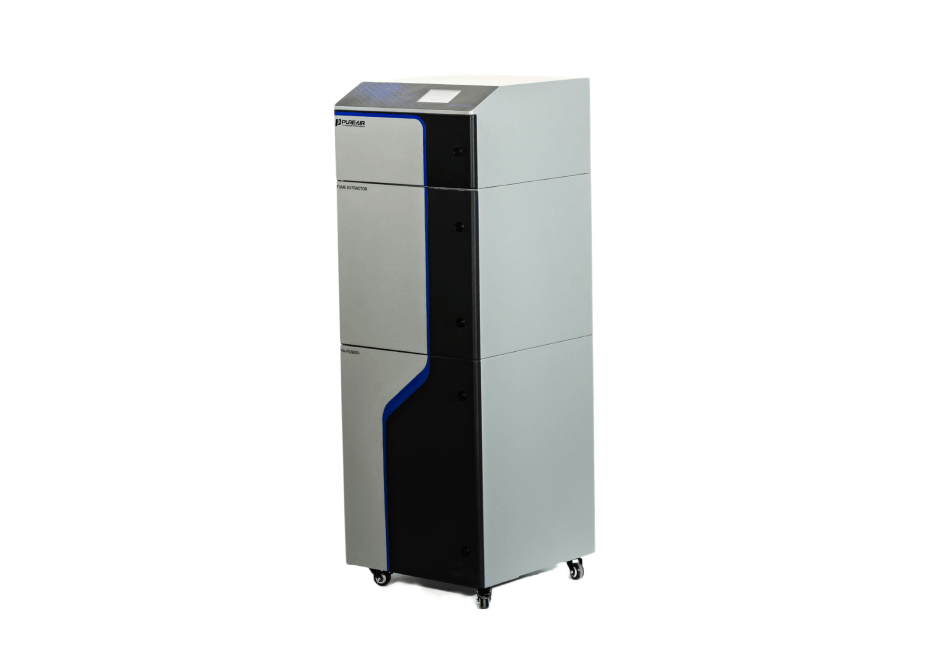

PA-DFS800 / PA-DFS800i
800 м³/ч
Лазерная очистка крупных деталей и покрытий; механическая обработка. Для пыли и газообразных загрязнений.

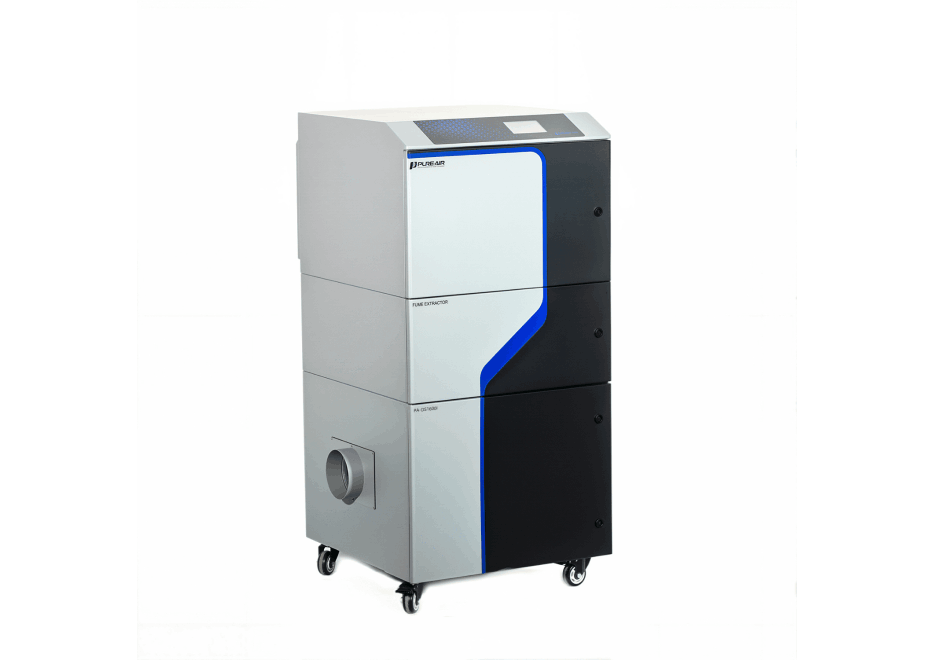

PA-DFS1600 / PA-DFS1600i
1600 м³/ч
Лазерная очистка крупных деталей и покрытий; механическая обработка. Для пыли и газообразных загрязнений.

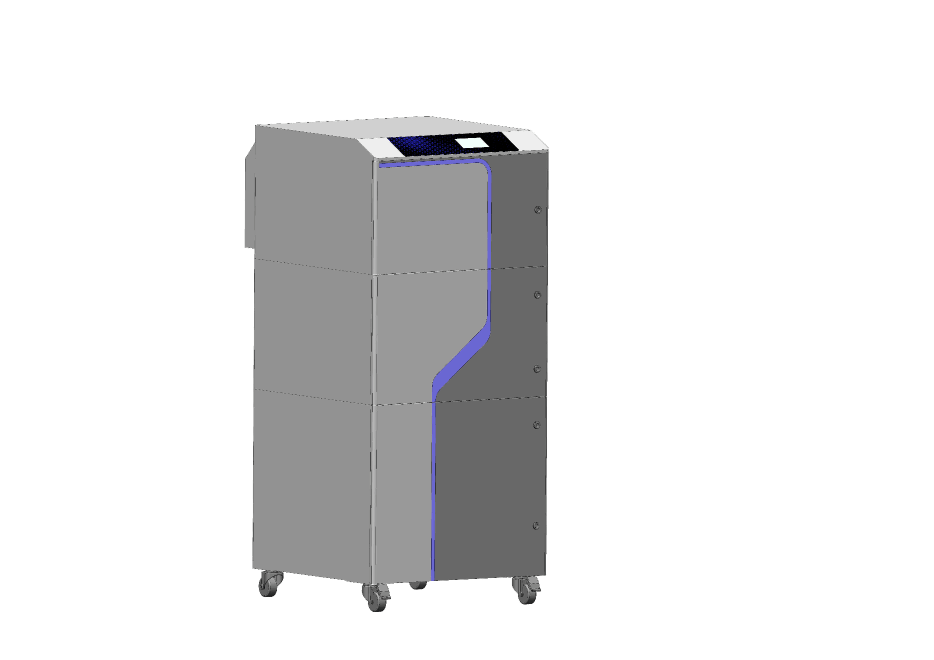

PA-DFS2400 / PA-DFS2400i
2400 м³/ч
Лазерная очистка небольших деталей и заготовок; ручная обработка.

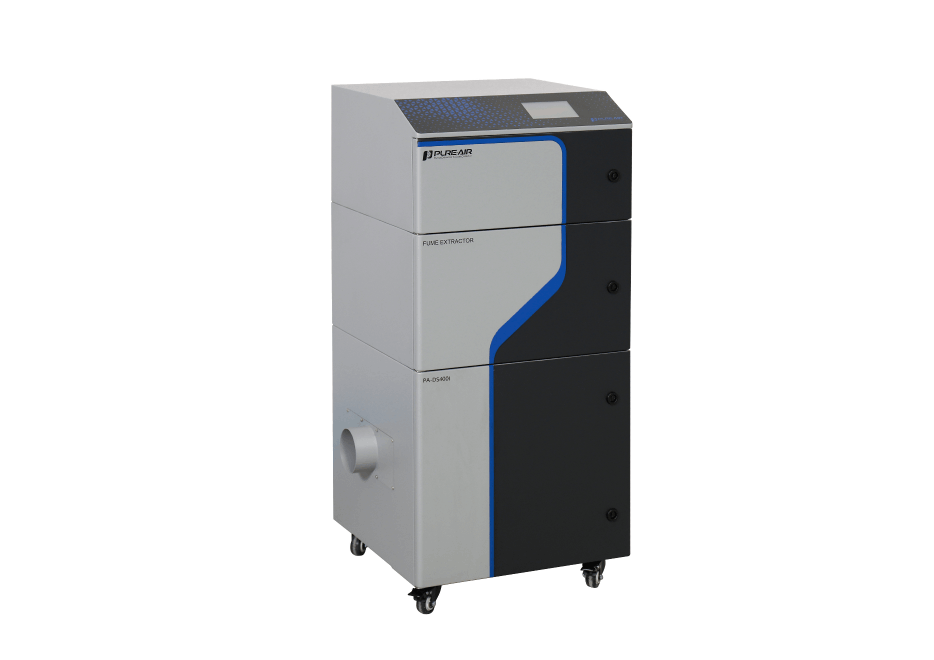

PA-DS400 / PA-DS400i
400 м³/ч
Лазерная очистка небольших деталей и заготовок; ручная обработка.

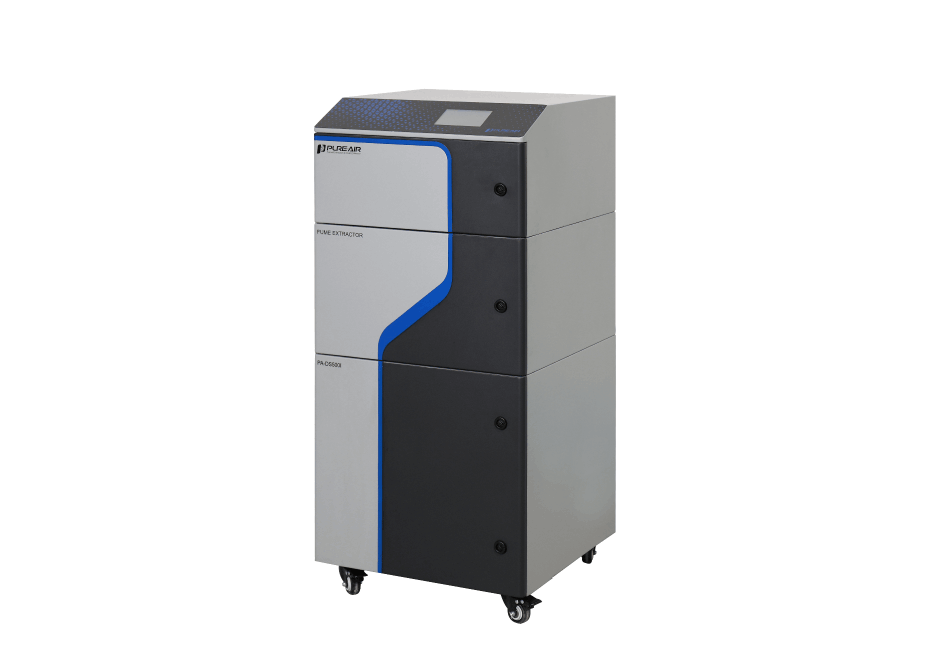

PA-DS500 / PA-DS500i
500 м³/ч
Лазерная очистка небольших деталей и заготовок; ручная обработка.
PA-DS800 / PA-DS800i
800 м³/ч
Лазерная очистка небольших деталей; скрайбирование и сверление солнечных элементов, плат, стекла и керамики.
PA-D200
200 м³/ч
Скрайбирование и сверление солнечных элементов, плат, стекла и керамики.

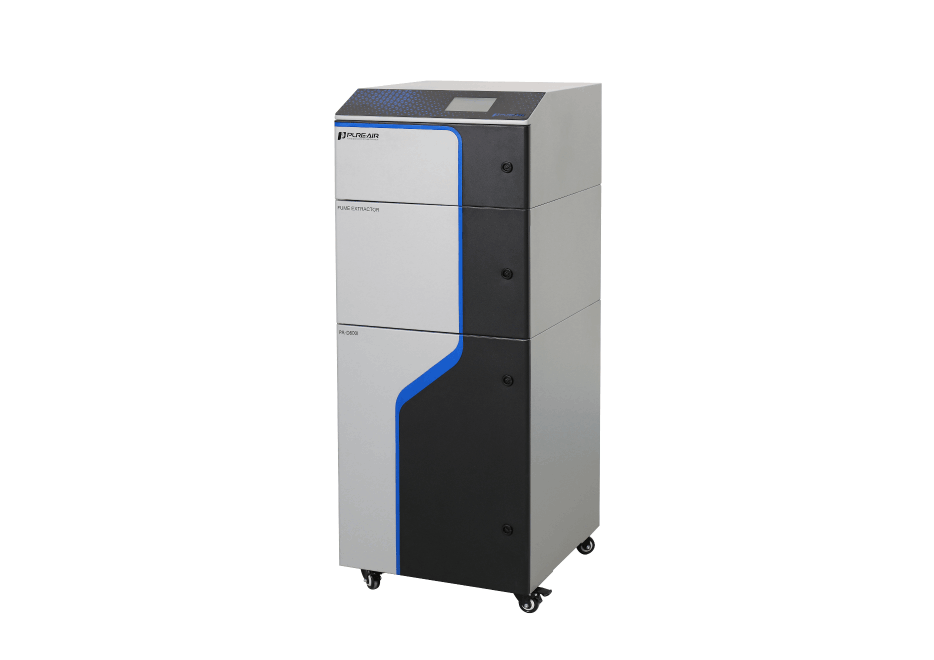

PA-D800 / PA-D800i
800 м³/ч
Скрайбирование и сверление солнечных элементов, плат, стекла и керамики.

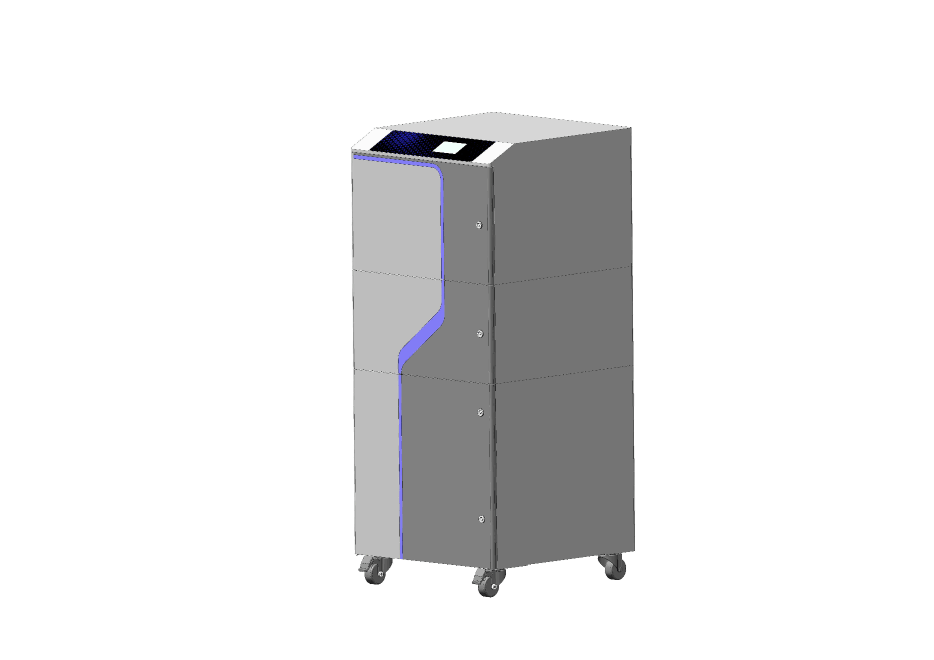

PA-D1600 / PA-D1600i
1600 м³/ч
Скрайбирование и сверление солнечных элементов, плат, стекла и керамики.

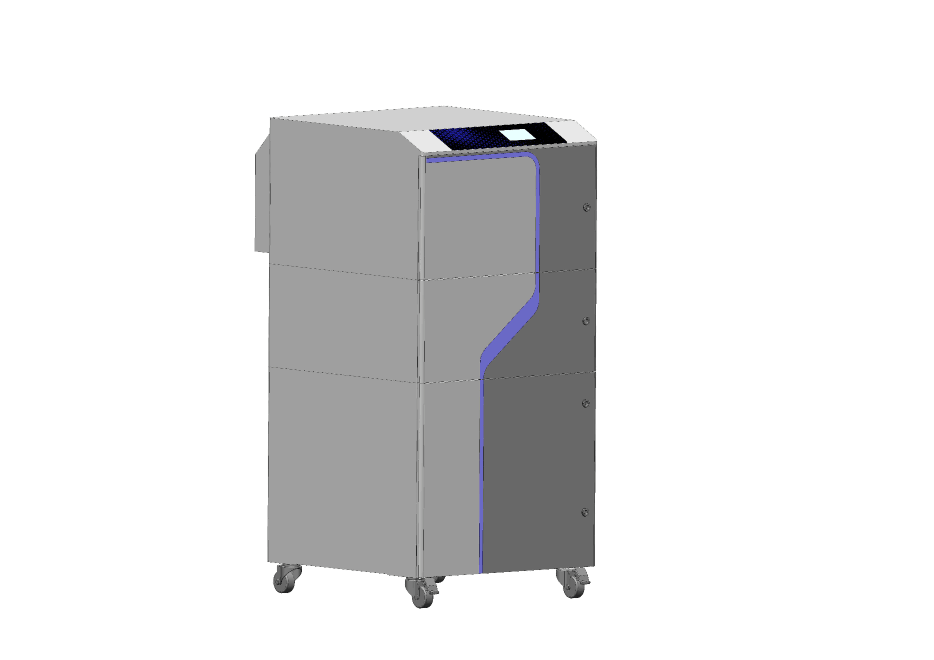

PA-D2400 / PA-D2400i
2400 м³/ч

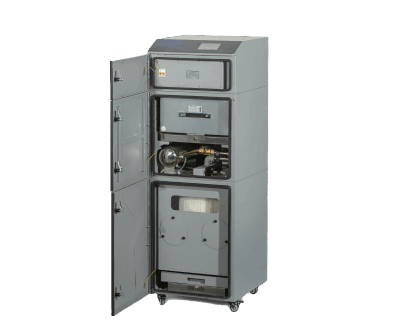

Фильтрация и возможности серии DFS
Управление PPS или PIPS на выбор
Предварительный h13 и основной HEPA h14
Автоматическая ротационная пневматическая очистка
Кокосовый активированный уголь со специальной пропиткой
Быстрая замена фильтров
Большая эффективная площадь фильтрации
Компенсация воздушного потока по мере засорения
Работа в широком диапазоне напряжения 90–257 В
05 · Пайка и электроника
Пайка
Дым флюса, термическая зачистка проводов, лужение, клеи, компаунды и защитные покрытия. Здесь Pure-Air работает как компактный профессиональный дымоуловитель для одного или двух рабочих мест.
Сенсорное управление PPS
Предварительный F9 и основной HEPA h14
Кокосовый активированный уголь со специальной пропиткой
Быстрая замена фильтров
Работа в широком диапазоне напряжения 90–257 В

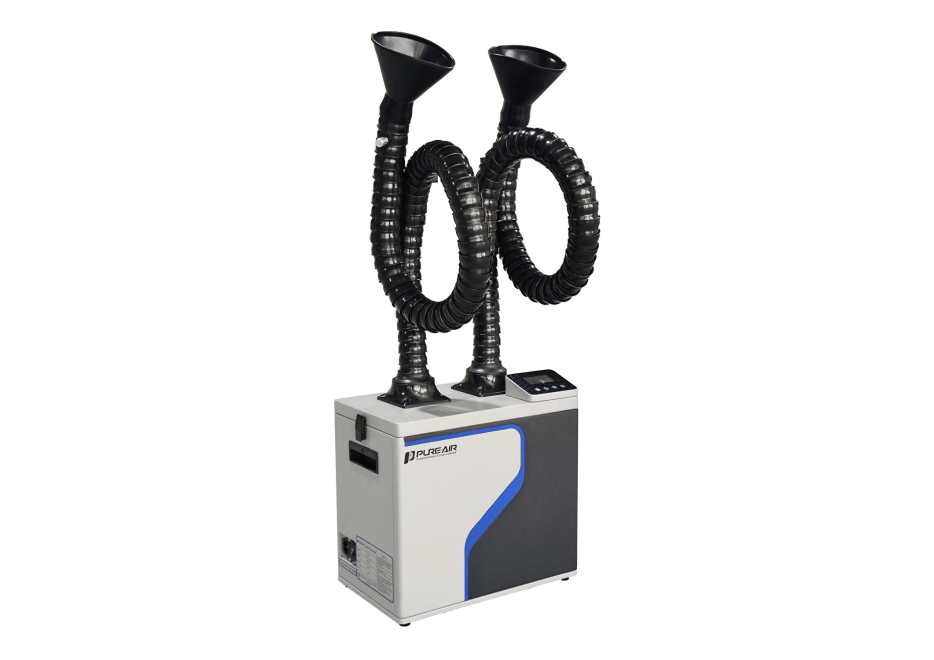

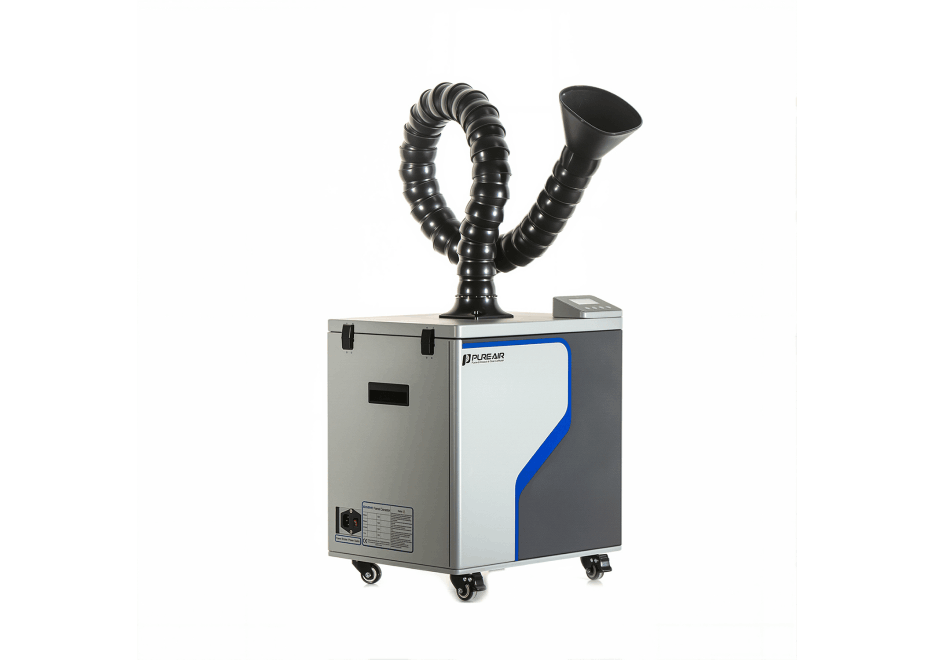

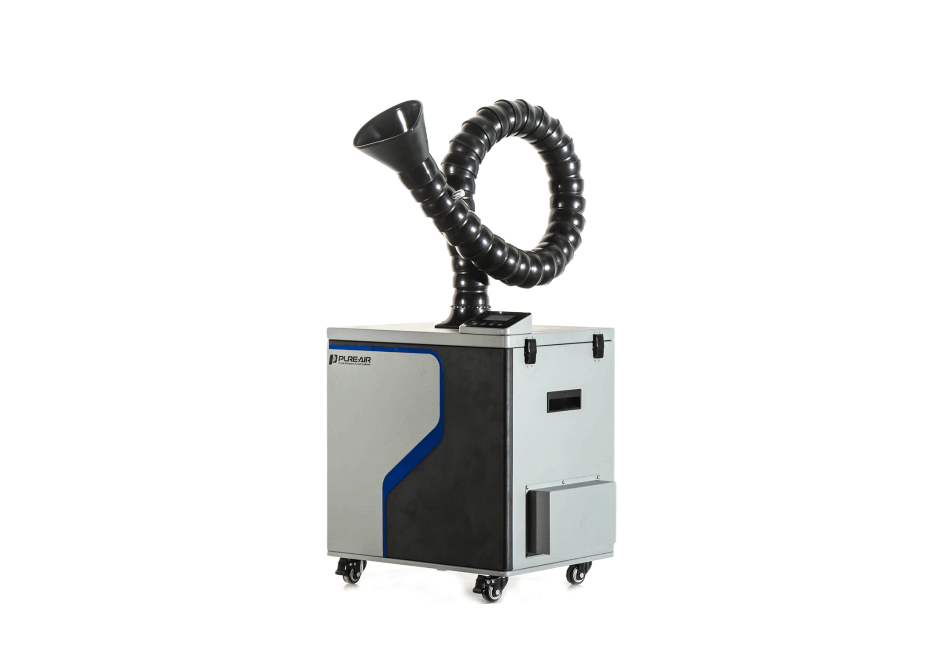

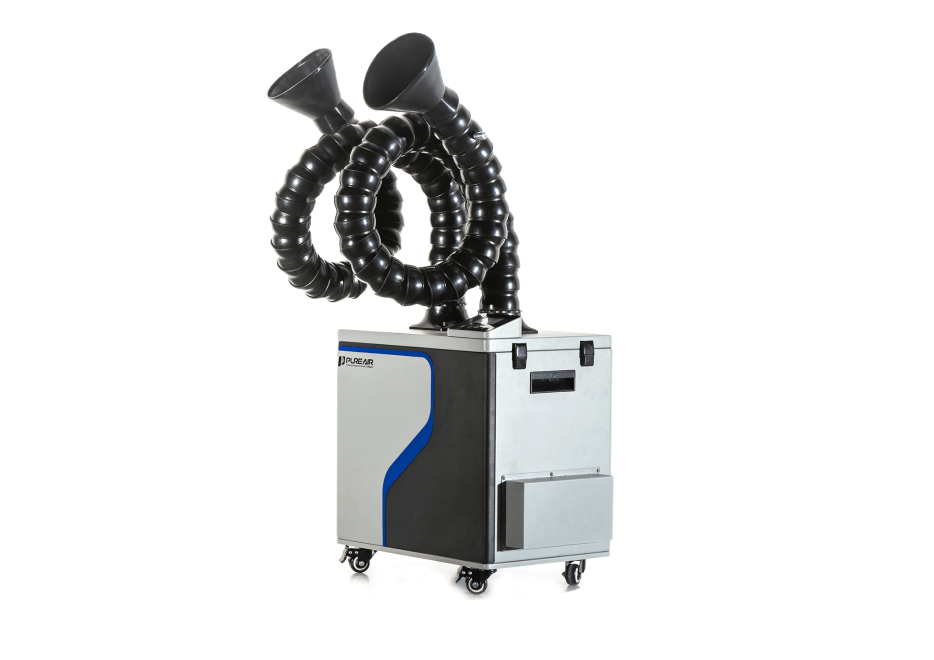

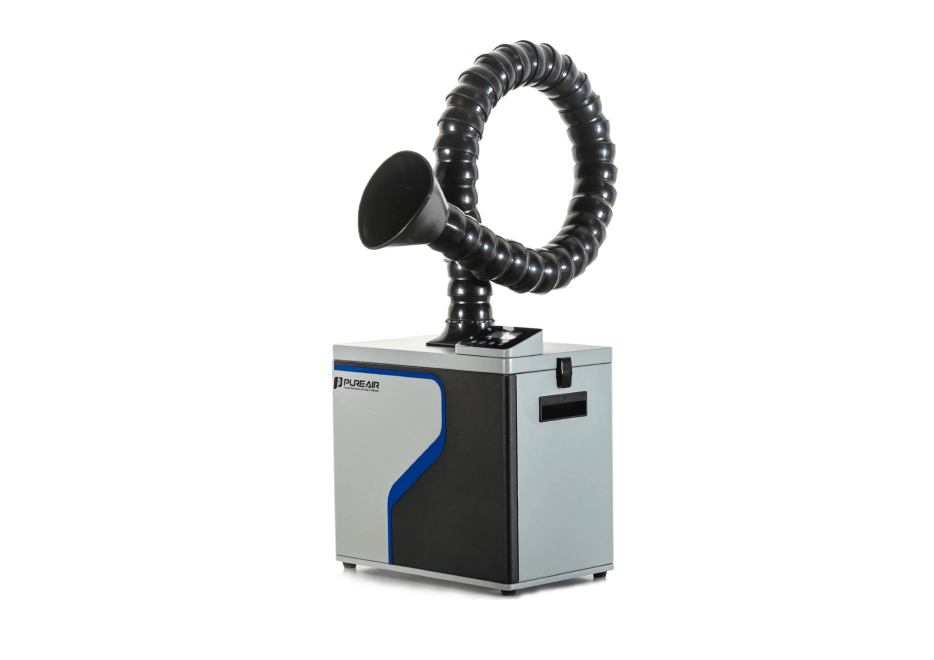

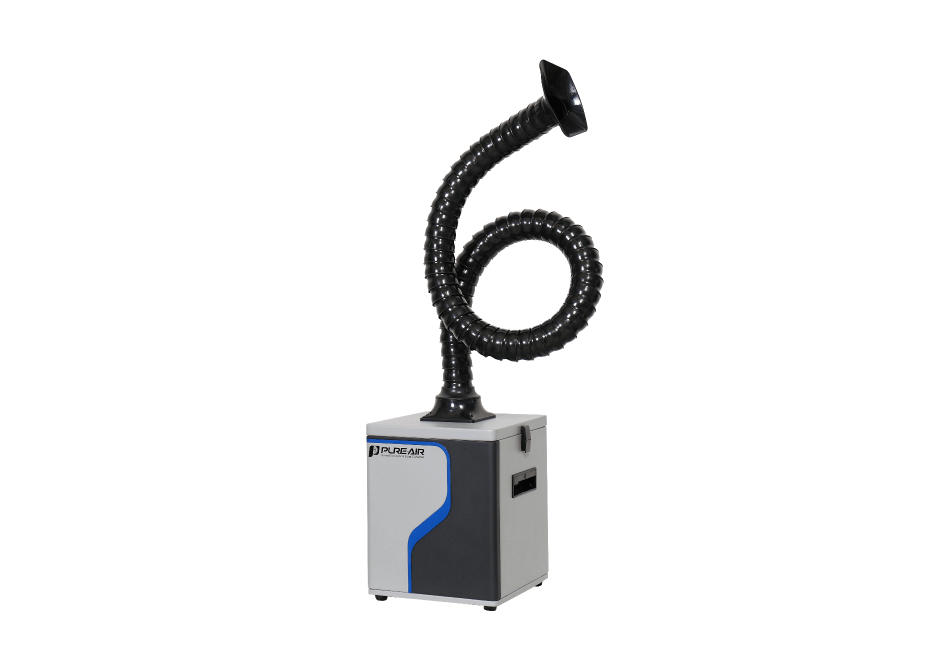

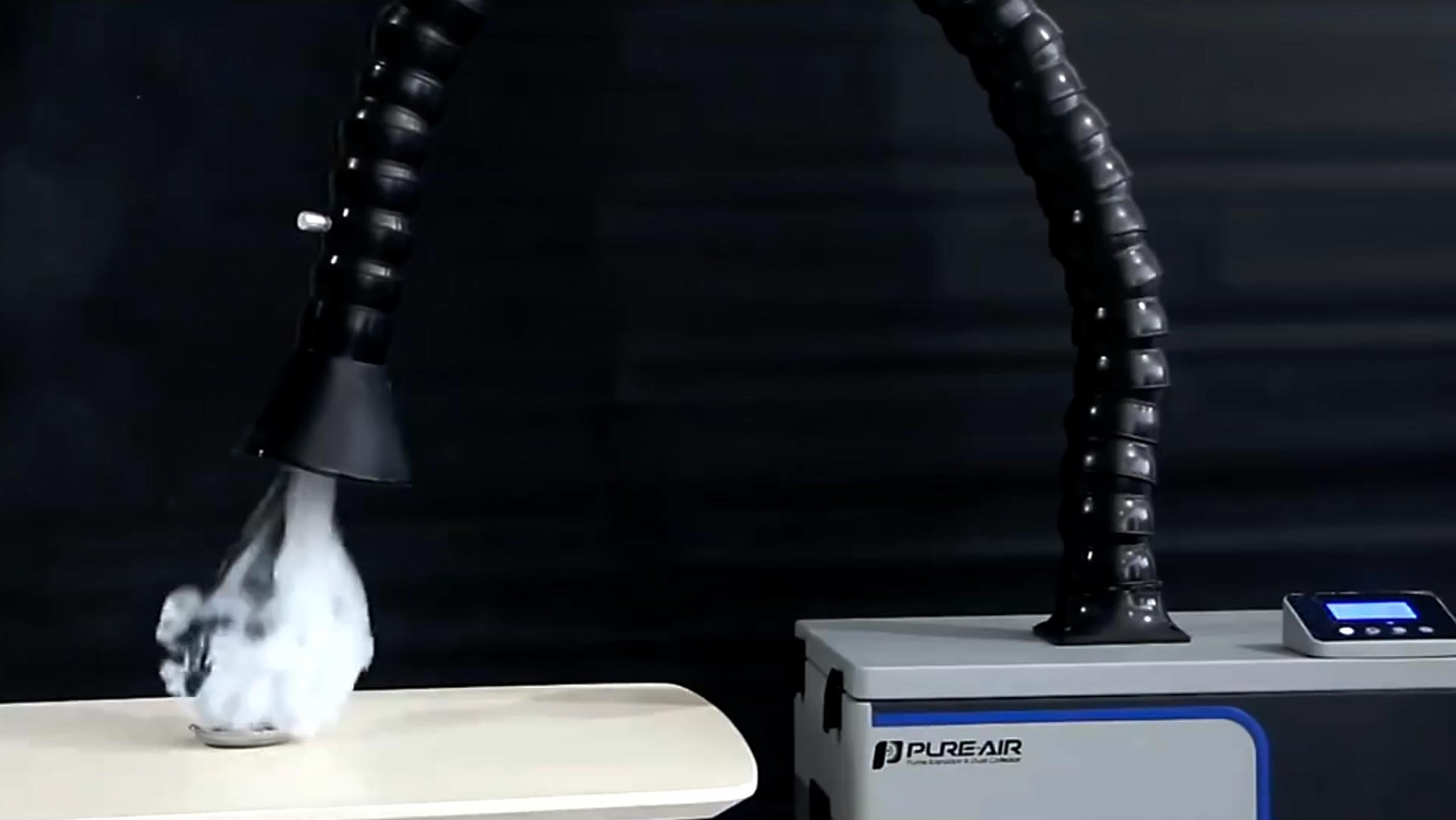

Серия F и компактная FS300
50 / 75 мм, одно или два рабочих места
Подробное сравнение
Различия моделей Pure-Air.
Сравните производительность, управление, шум и систему фильтрации. Переход к покупке — в карточке каждой серии.
Производительность до 350м³/час
Сенсорное управление PPS: расход воздуха и состояние фильтра
Уровень шума ~55дБ*
Разрежение до 37мБар**
Предварительный F9 и основной фильтр h14 (99.997% очистки)
Угольный фильтр специально для дыма от пайки
Производительность от 300 до 2400м³/час
Управление PPS или PIPS на выбор
Уровень шума от 58 до 68дБ*
Разрежение до 100мБар**
Предварительный F9 и основной фильтр h14 (99.997% очистки)
Угольный фильтр специально для дыма от лазера
Производительность от 400 до 2400м³/час
Управление PPS или PIPS на выбор
Уровень шума от 58 до 68дБ*
Разрежение до 100мБар**
Предварительный мешок F9 и основной фильтр h14 (99.997% очистки)
Угольный фильтр специально для дыма от лазера
Производительность от 250 до 12000м³/час
Управление PPS или PIPS на выбор
Уровень шума от 55 до 85дБ*
Разрежение до 100мБар**
Предварительный h13 и основной фильтр h14 (99.997% очистки)
Автоматическая ротационная пневматическая очистка ****
Производительность от 800 до 2400м³/час
Управление PPS или PIPS на выбор
Уровень шума от 55 до 68дБ*
Разрежение до 100мБар**
Предварительный h13 и основной фильтр h14 (99.997% очистки)
Угольный фильтр специально для дыма от лазера
Автоматическая ротационная пневматическая очистка ****
* Максимальный уровень шума на максимальной скорости вытяжки.
** Статическое разрежение влияет на способность установки поддерживать требуемый воздушный поток при росте сопротивления фильтров.
*** FGS дополнительно использует защиту фильтра минеральной пудрой для липкого дыма и сажи от дерева, фанеры и картона.
**** Для пневматической очистки требуется внешний компрессор производительностью не менее 300 л/мин.
PPS / PIPS · системы управления
Что нужно контролировать
в вашем процессе?
PPS показывает общий процент засорения всей сборки фильтров. PIPS контролирует каждый фильтр отдельно и дополняет систему расширенными функциями управления.
Новое поколение базового управления

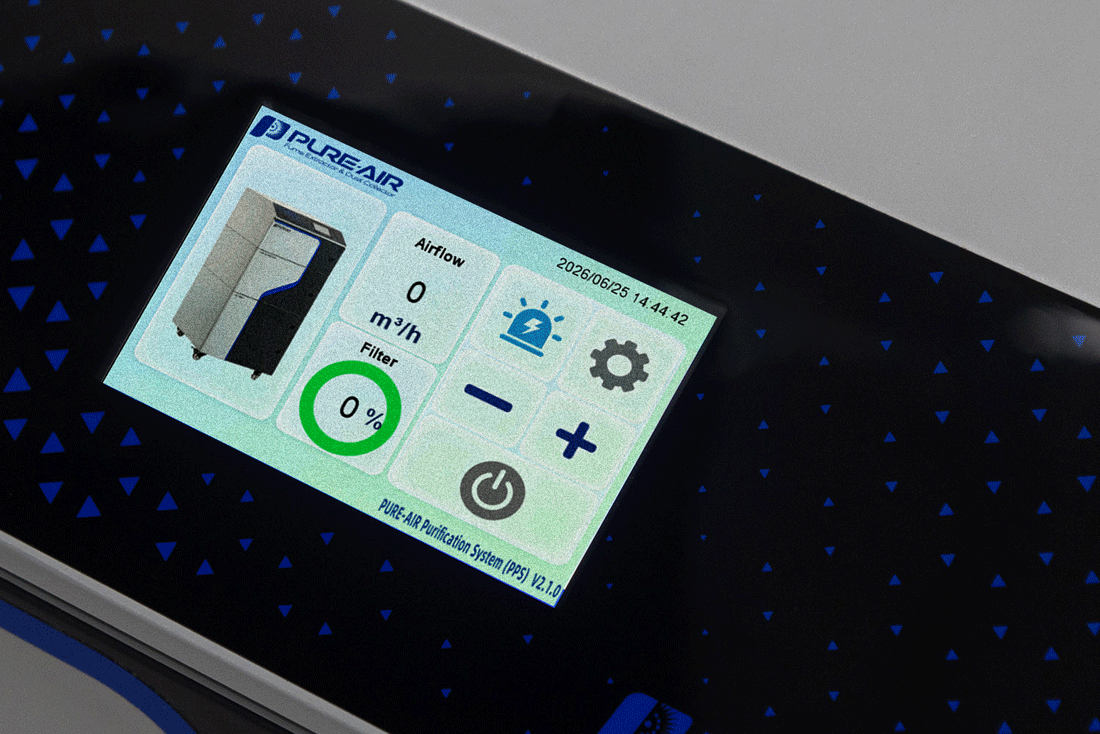

PPS
Для ежедневной работы оператора
Когда нужно настроить вытяжку, видеть её работу и вовремя заметить загрязнение фильтра.

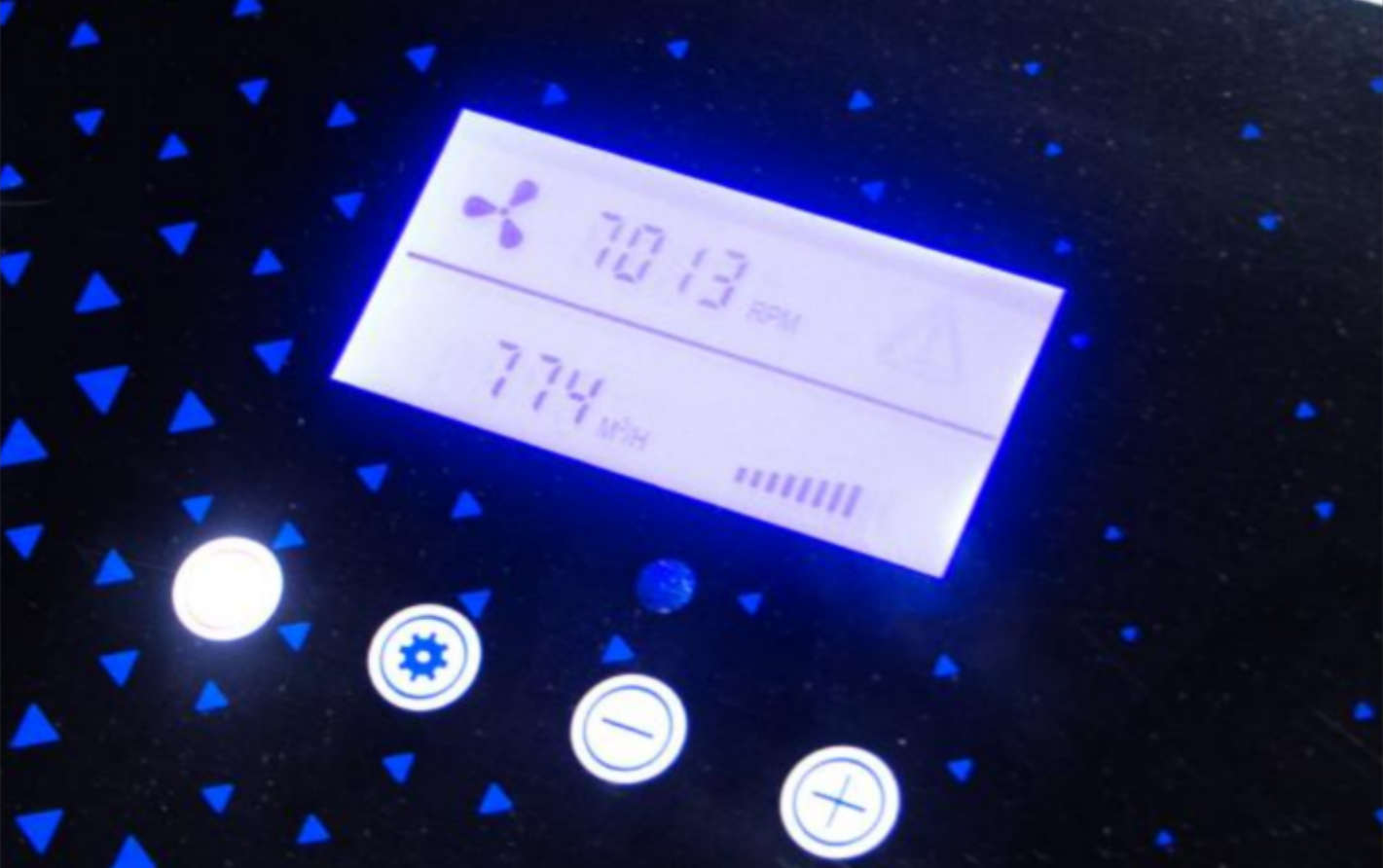

- Расход воздуха на экранеКнопки «+» и «−» меняют настройку. Затем экран снова показывает фактический расход в м³/ч.
- Общее засорение сборки в процентахPPS оценивает состояние всей сборки фильтров как единого блока.
- Сообщения и журнал аварийИнформация о неисправностях доступна на сенсорном экране.
- Удобные настройкиПуск и остановка, выбор языка и настройка времени через экран.
Расширенный контроль · версии -i

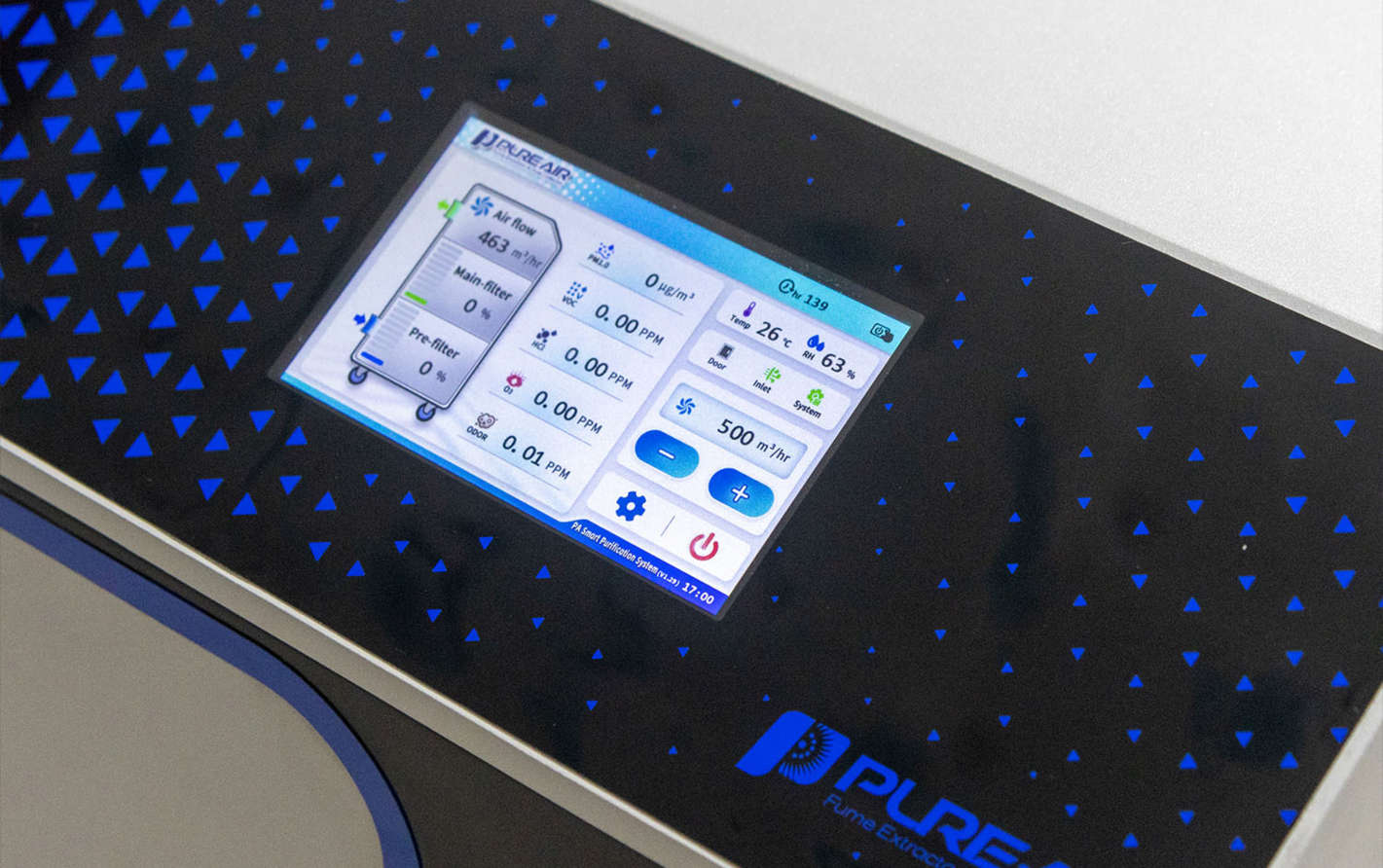

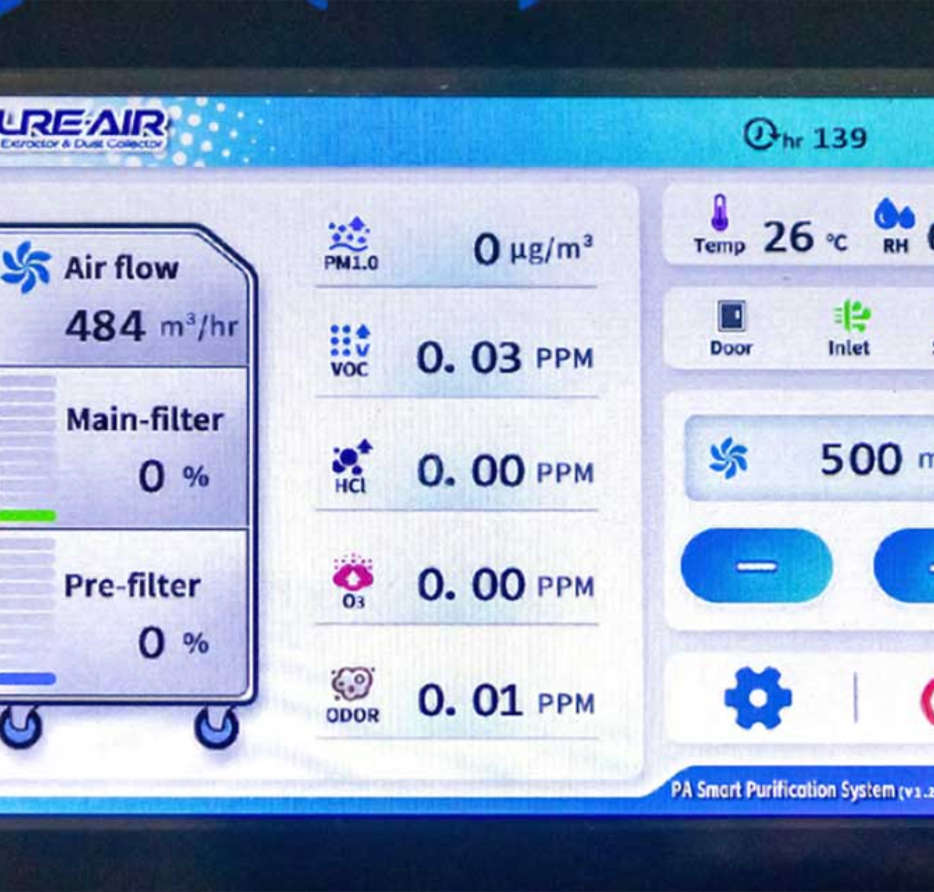

PIPS
Для процессов с дополнительными требованиями
Когда важны поддержание заданного потока и контроль дополнительных параметров воздуха.
- Автоматическая компенсация потокаСистема корректирует работу вентилятора по мере загрязнения фильтров, поддерживая заданный расход.
- Контроль каждого фильтраPIPS показывает процент засорения каждого фильтра отдельно.
- Датчики качества воздуха — опциональноКонтроль частиц, VOC, HCl, O₃ и других загрязнителей — под конкретный процесс.
- Температура и влажностьДополнительный контроль условий работы — в зависимости от конфигурации.
Обе системы используют сенсорный экран. Выбирайте по функциям и комплектации конкретной модели: наличие датчиков, внешних сигналов и защитного отключения может различаться.
Подключение к станку и дополнительные функции
PPS
Синхронный запуск и остановка со станком доступны при соответствующей комплектации. Варианты подключения: I/O или RS-485 с Modbus RTU. Сухие контакты — по заказу.
На моделях FGS, D и DFS с импульсной очисткой картриджей её можно включать и выключать с экрана.
Сигнализация засорения и задержка защитного отключения зависят от модели. Доступные функции уточняются при подборе.
PIPS
Возможны внешние сигналы, RS-485 и другие интерфейсы, опциональные датчики загрязнителей и расширенные настройки контроля.
Для соответствующих конфигураций доступны централизованное управление, интеграция с MES и обновление программного обеспечения через TF-карту.
Состав датчиков и интерфейсов подбирается под требования производственной линии.
Видео: новая система управления PPS
Видео: работа системы PIPS
Дополнительно

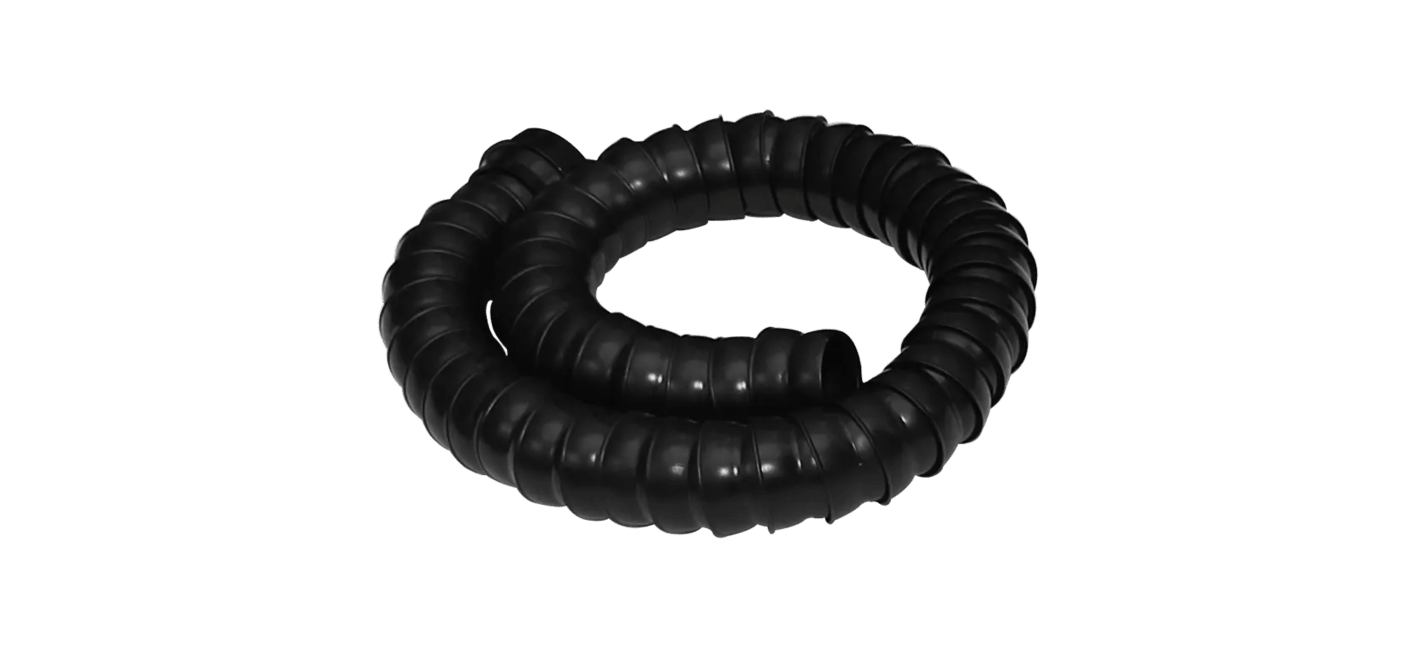

Воздуховоды и фильтры — часть выбранной системы.
Обслуживание фильтров: HEPA‑фильтры не очищают и не промывают — их заменяют. Повторно очищать
можно только соответствующие PTFE‑картриджи, причём ограниченное количество циклов. Для FGS
дополнительно контролируется состояние пудрового защитного слоя.
