Удаление дыма.
Очистка воздуха.
Дымоуловители для одного или двух рабочих мест. Сделано в России.
Выбор по применению
Подберите решение
под свою задачу.
ВАРП / Российское производство
Российское производство.
Сменные фильтры и оснащение.
Дымоуловители
и сменные фильтры.

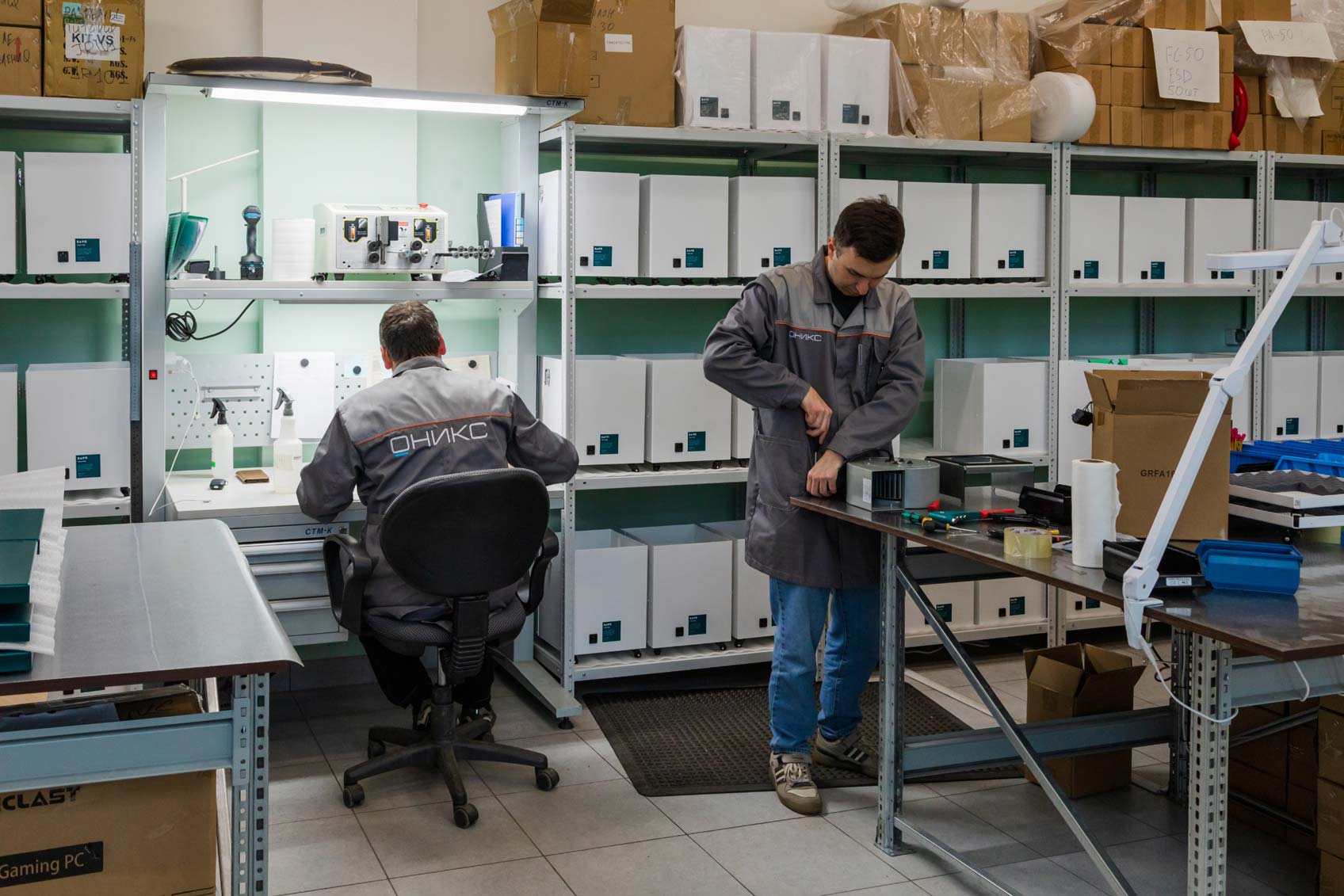

Дымоуловители ВАРП производятся в России. Сменные фильтры обычно доступны со склада.
Предварительные, комбинированные и двойные химические фильтры можно заказать отдельно — для вашей модели дымоуловителя и условий работы.

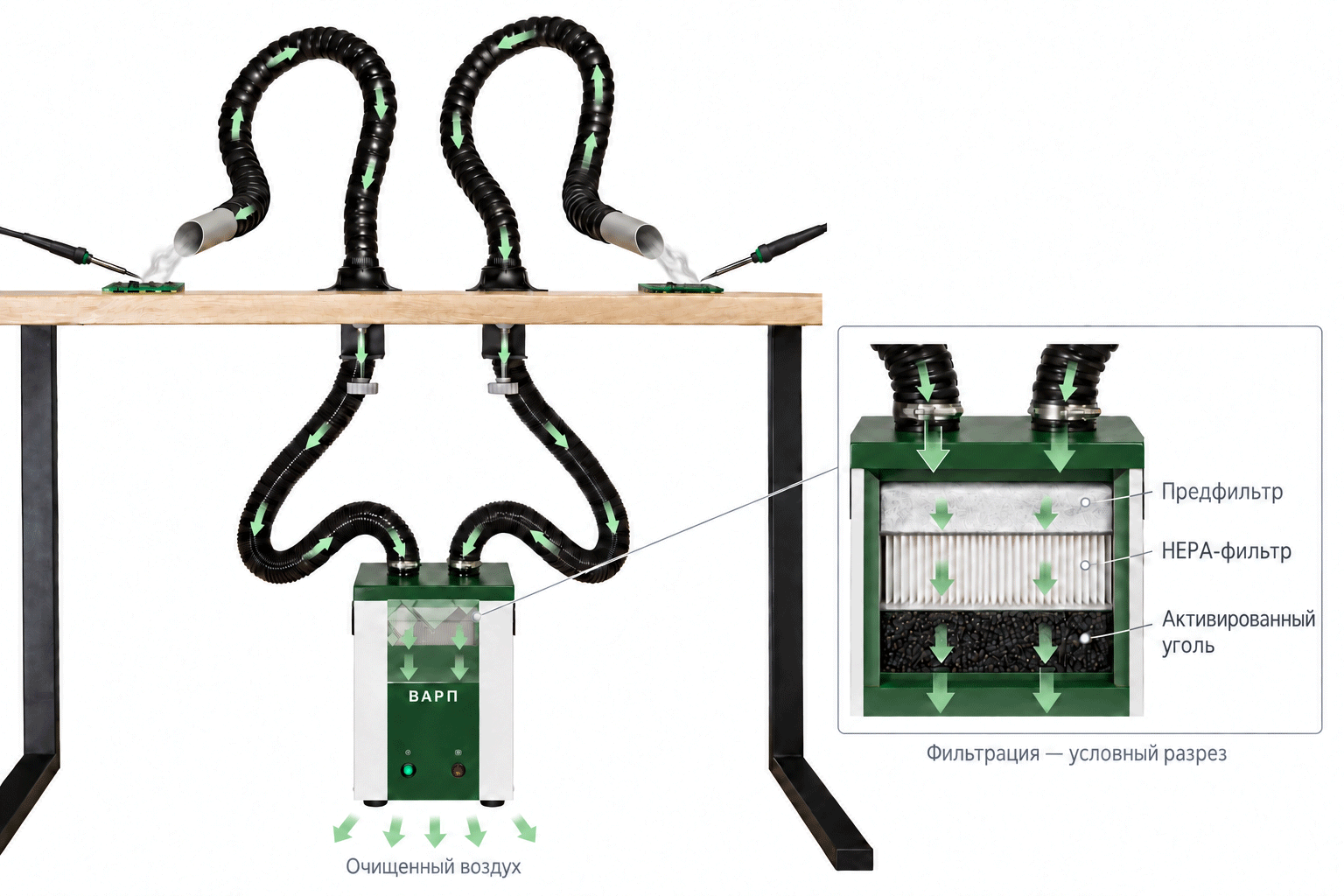

Принцип работы
Захватить у источника.
Очистить внутри.
Захват
Приёмник располагают рядом с местом образования дыма или паров.
Фильтрация
Загрязнения поступают по воздуховоду в фильтрующий блок.
Выход воздуха
После прохождения фильтров воздух возвращается в помещение.

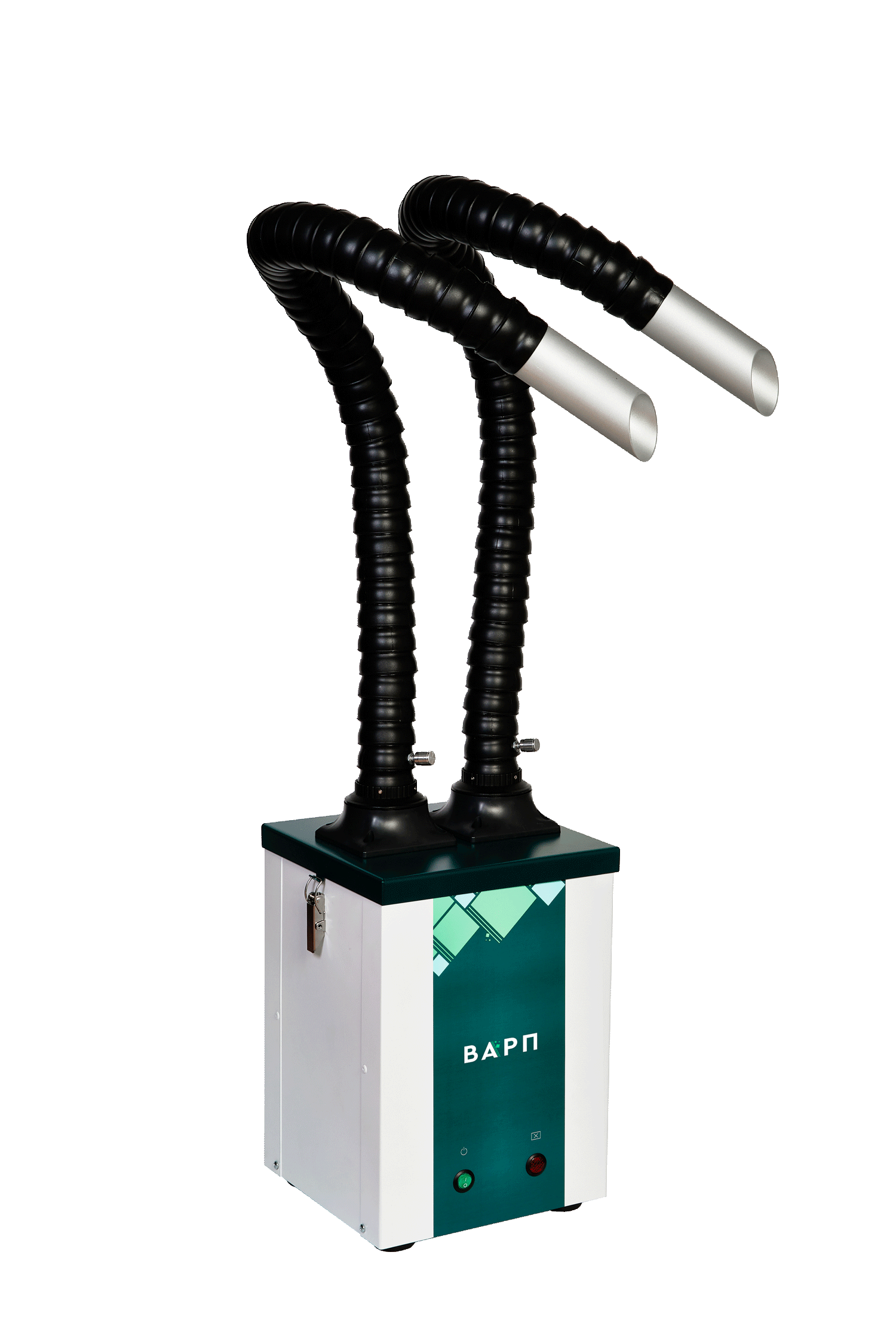

Ручной монтаж

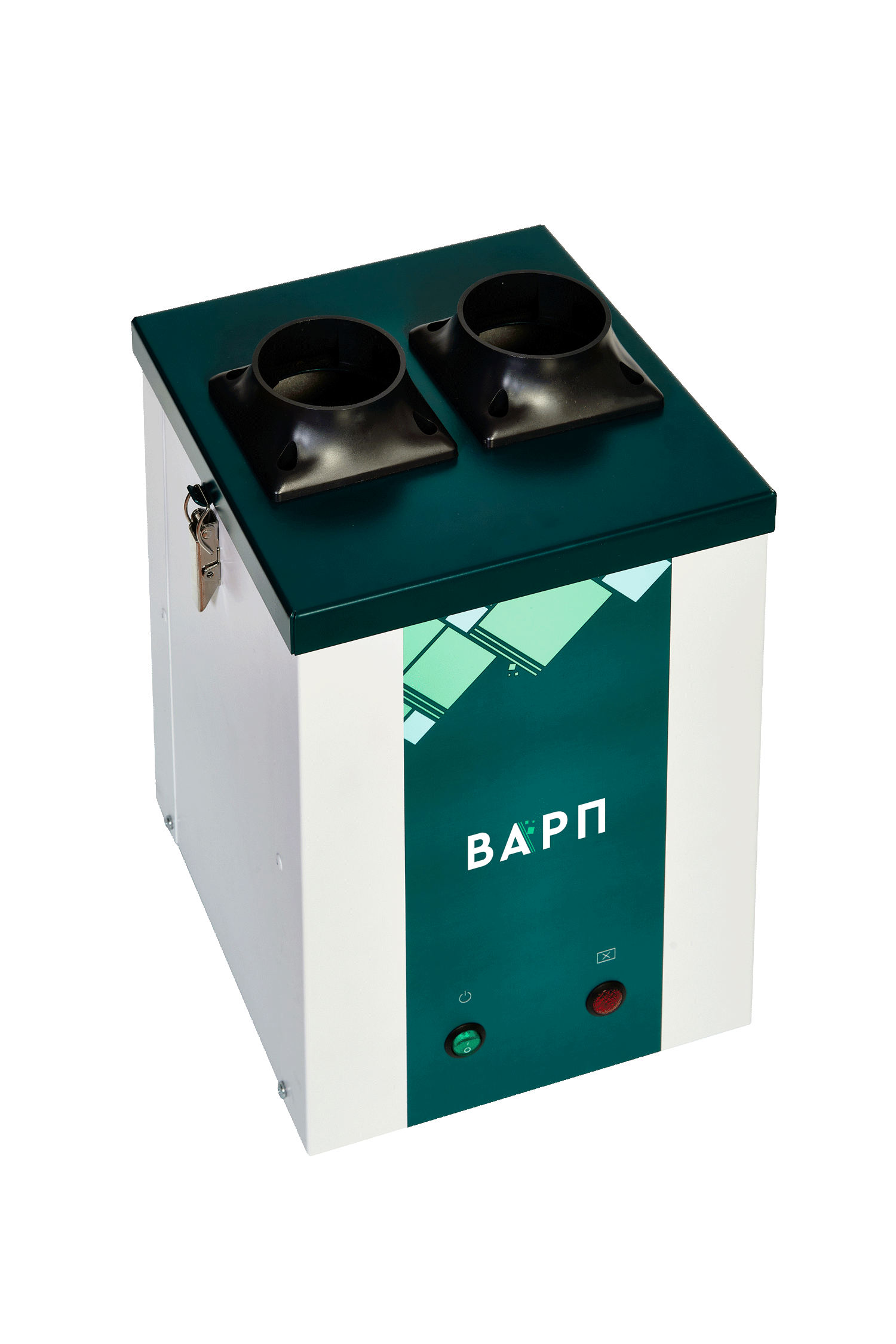

1–2 рабочих местаВП25
Точный захват
у места пайки.
Компактный блок для одного или двух постов. Гибкие приёмники можно приблизить к плате, закрепить на корпусе или на краю столешницы.
180 м³/чпроизводительность блока
32 мбармаксимальное разрежение
2 × 50 ммили один канал 75 мм
до 5 мдлина каждого воздуховода
Префильтр F7 и комбинированный фильтр H14 с 1,4 кг угля. Бесколлекторный вентилятор.
99,997%частицы 0,3 мкм · H14
96%F7 · частицы 2 мкм
1,4 кгвысокоактивного кокосового угля
Исполнения

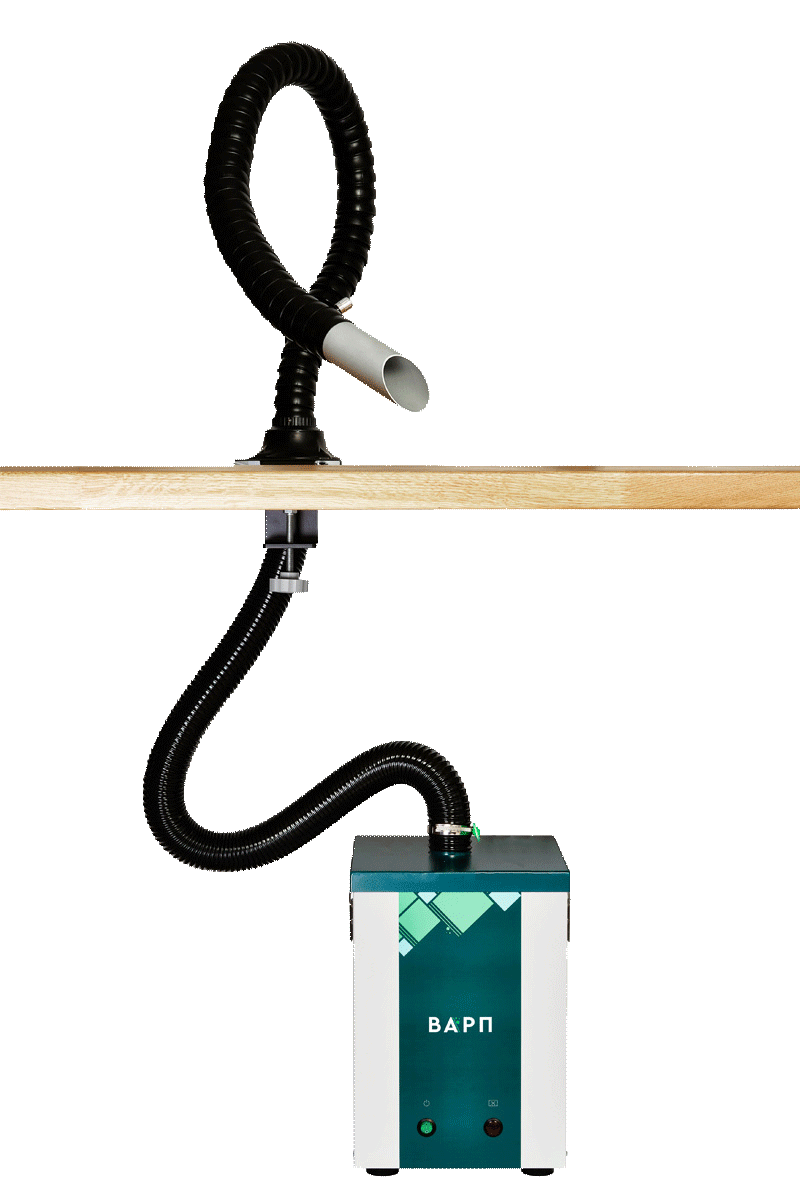

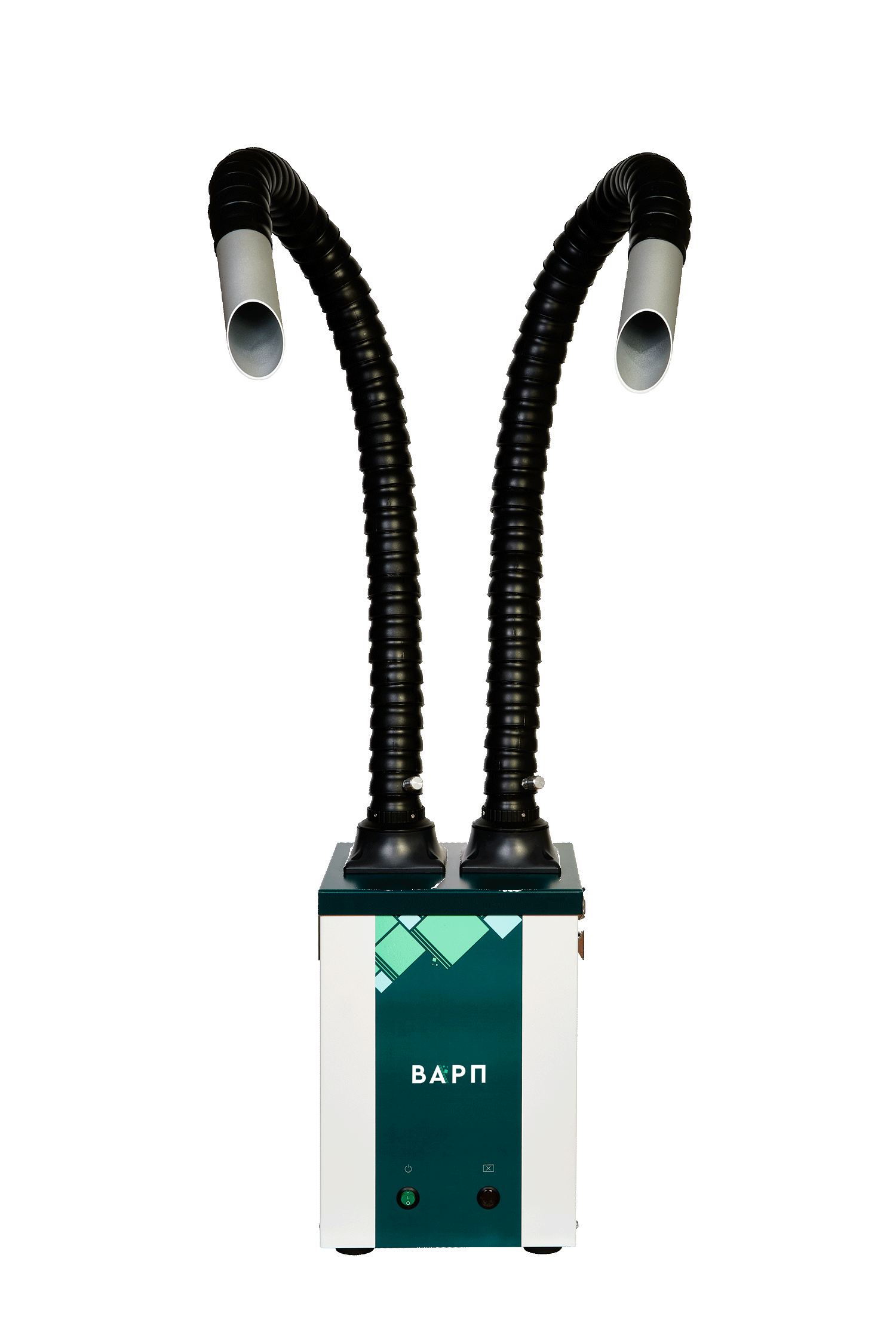

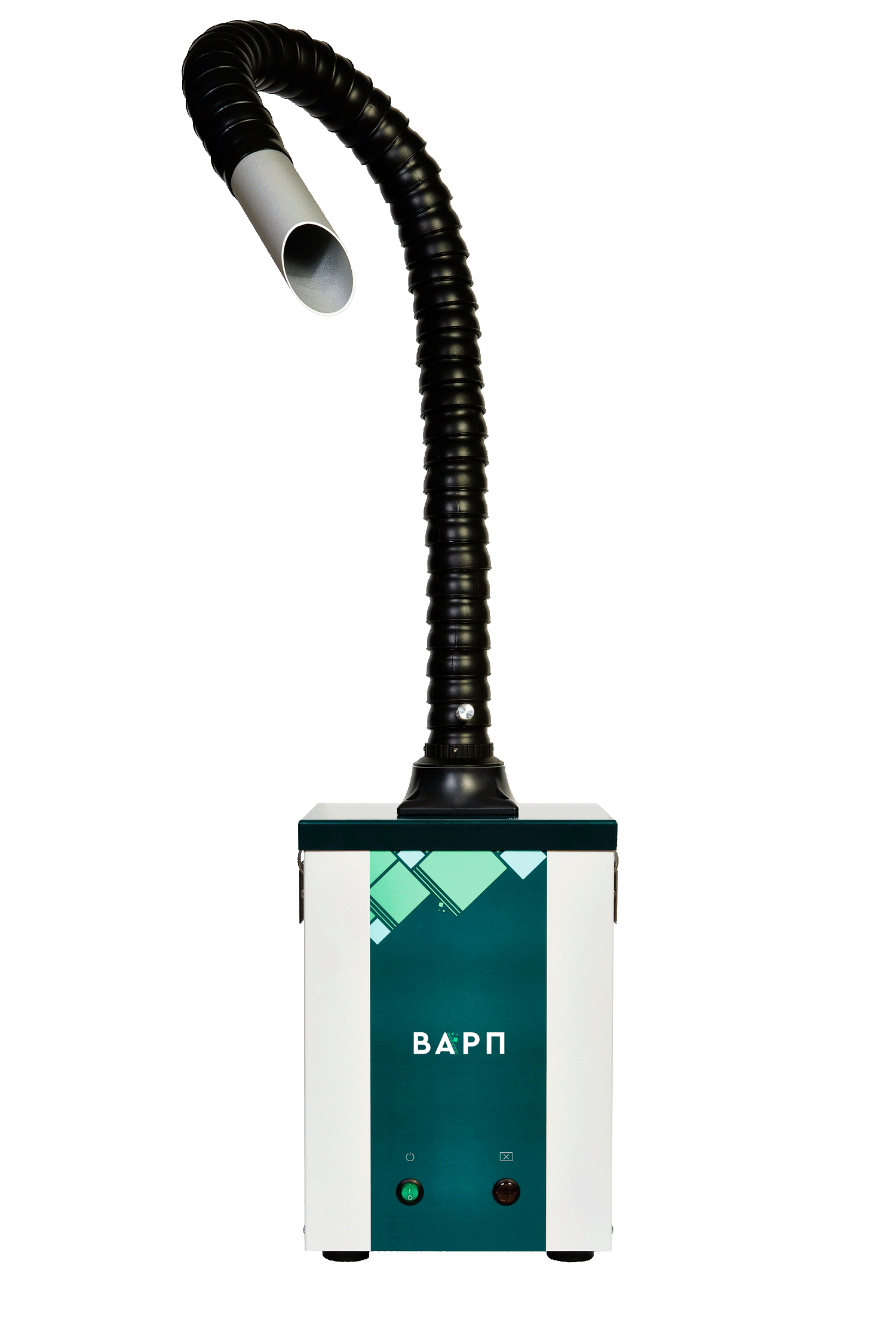

Комплекты ВП25 для пайки
Выберите число приёмников, способ крепления и исполнение. Полный состав — в карточке товара.
Большая зона захвата

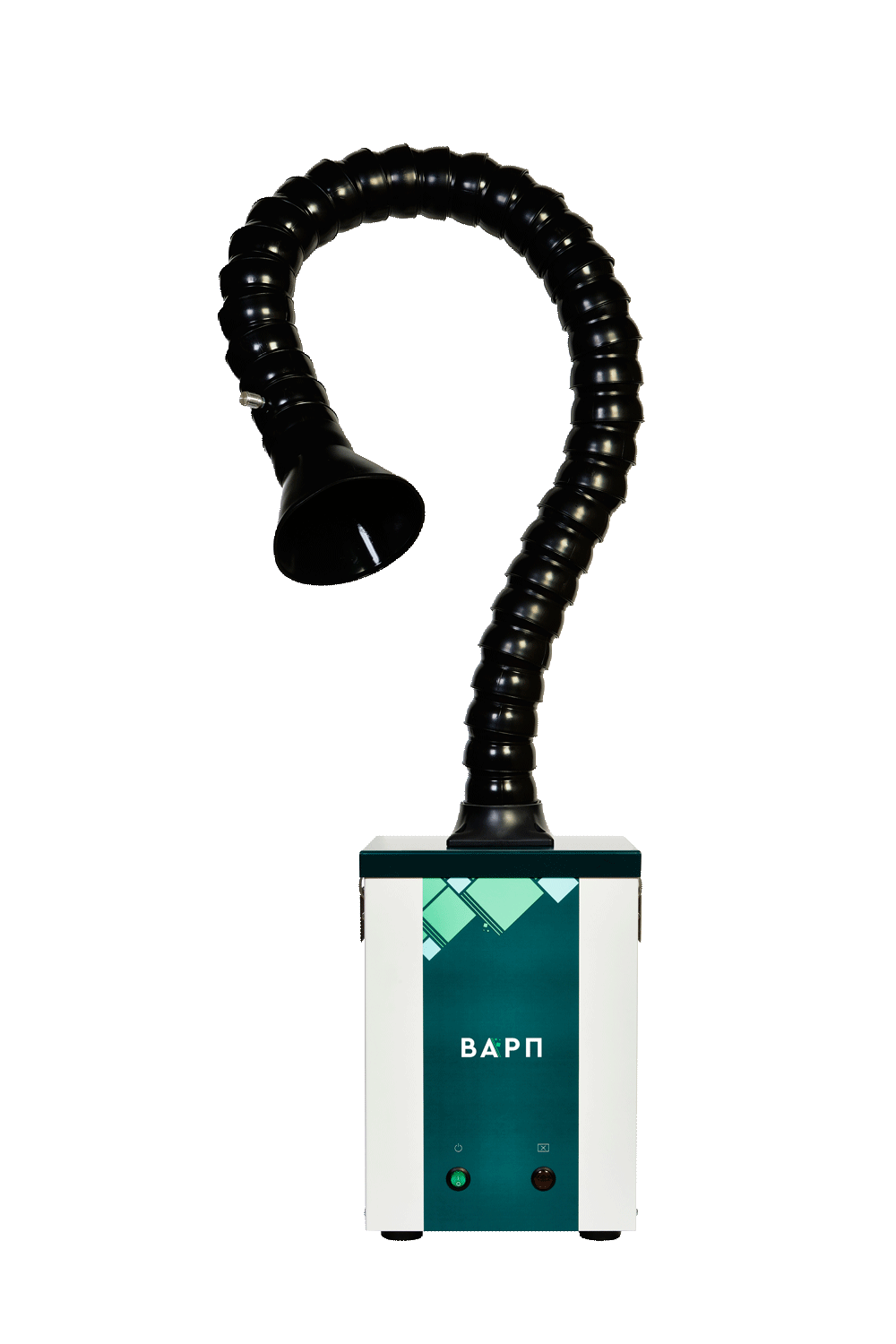

Каналы 75 мм

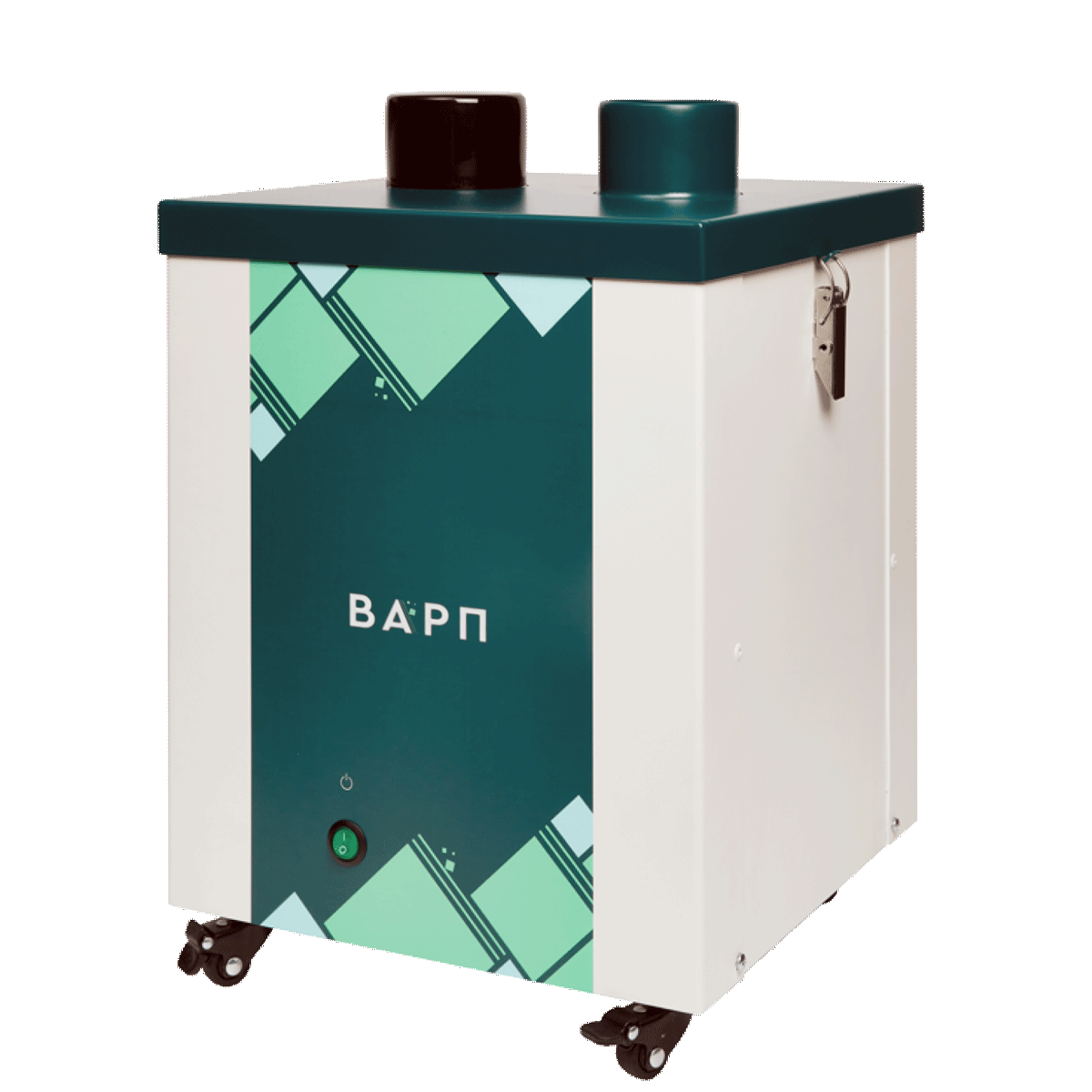

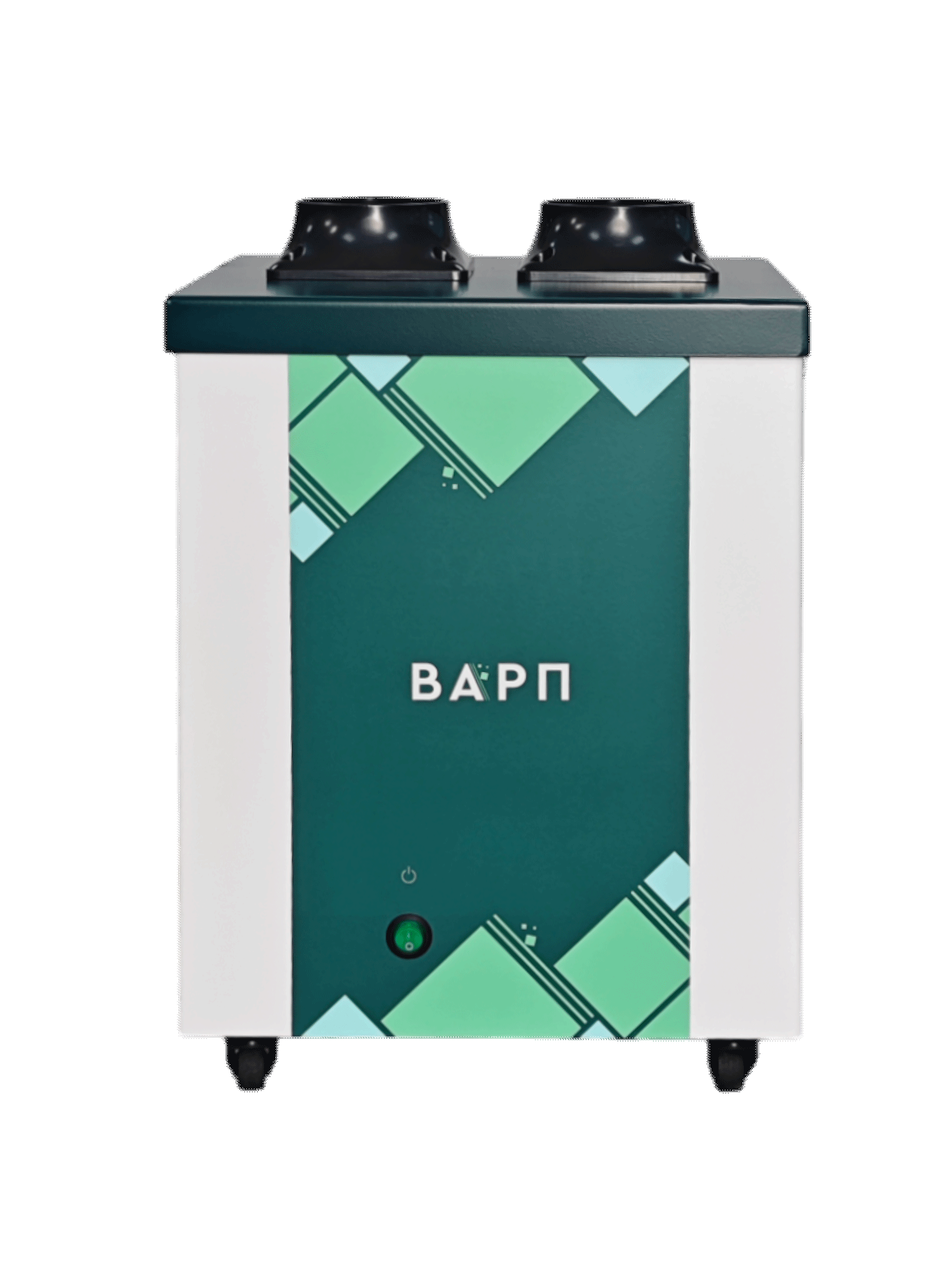

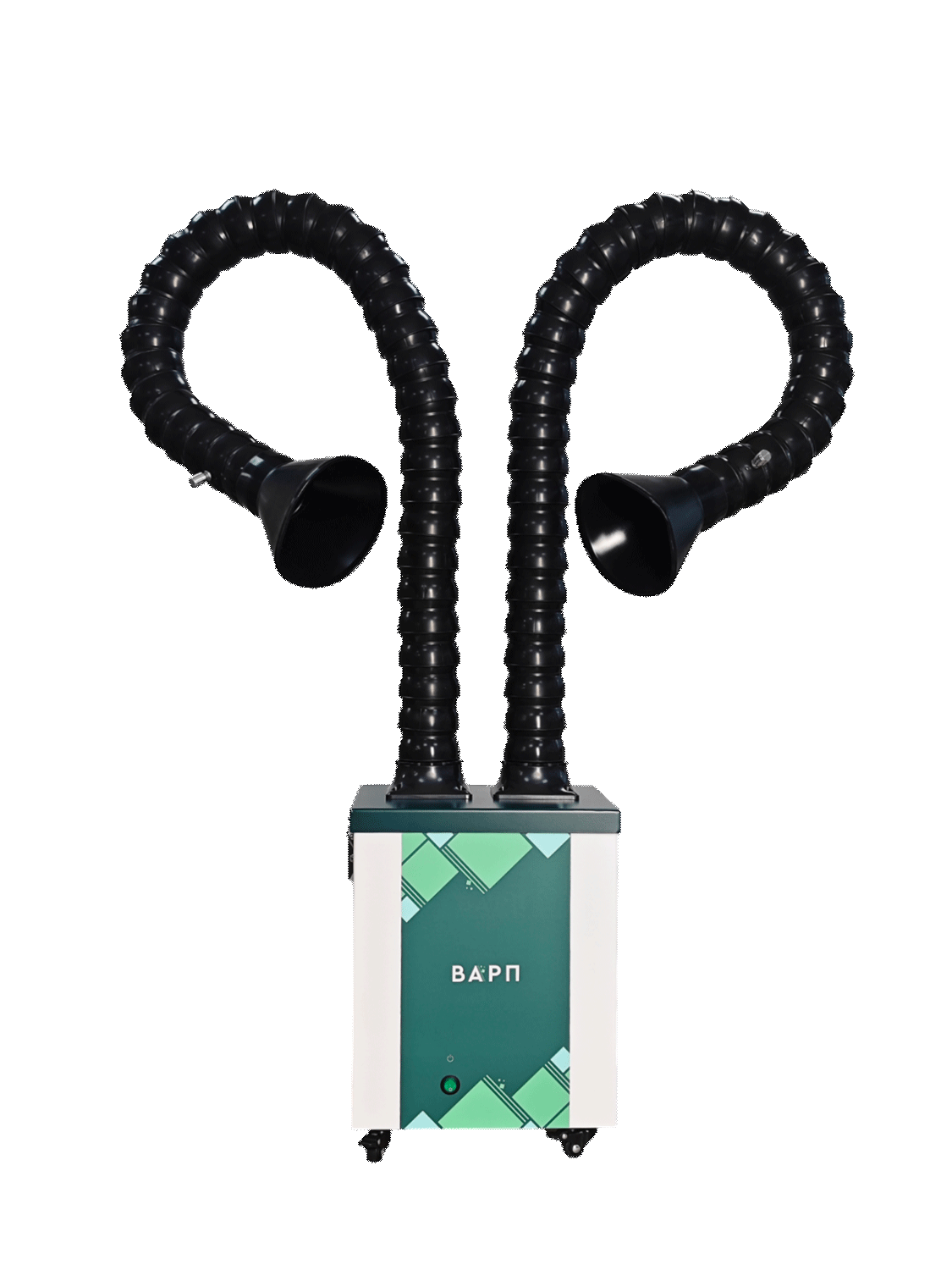

ВП30
Больше воздуха.
Шире зона захвата.
Для одного или двух постов, термостолов, тигелей и другого небольшого паяльного оборудования. Форму и размер дымоприёмника выбирают под рабочую зону.
350 м³/чпроизводительность блока
2 × 75 ммподключение приёмников
5 мбармаксимальное разрежение
до 3 мдлина каждого воздуховода
Префильтр G4 и комбинированный фильтр H14 с 1,65 кг угля. Короткий воздуховод большего диаметра снижает потери воздушного потока.
99,997%частицы 0,3 мкм · H14
G4класс Префильтра
1,65 кгвысокоактивного кокосового угля
Исполнения
Комплекты ВП30
Выберите число приёмников, способ крепления и исполнение. Полный состав — в карточке товара.
Газовая фильтрация
Двойной химический фильтр

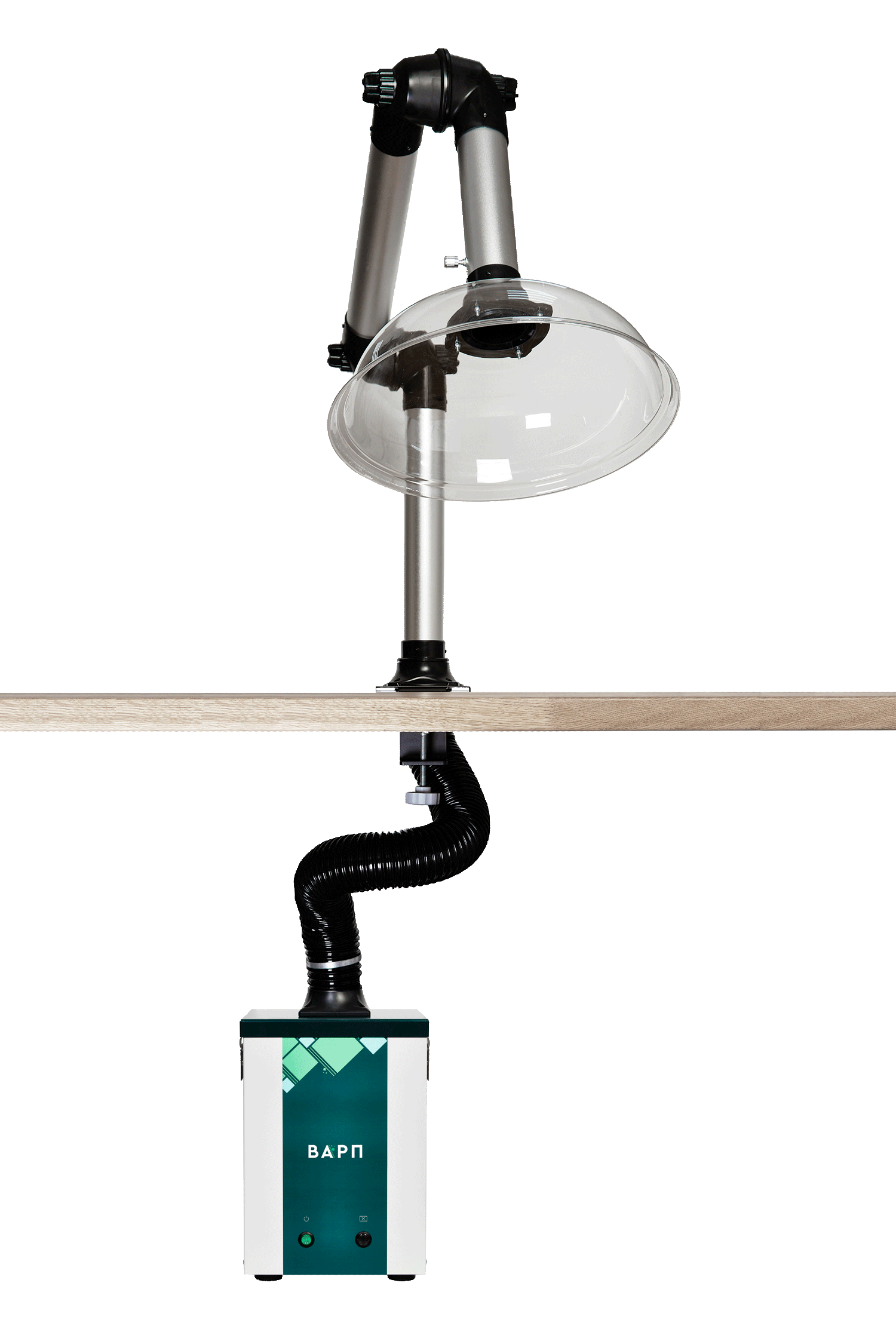

ВП25 для клеёв
и растворителей.
Прозрачный колпак собирает пары над рабочей зоной. Шарнирная конструкция позволяет подвести его к месту работы.
3,7 кгактивированного угля
в двойном химическом фильтре
в двойном химическом фильтре
Для газообразных загрязнений — после подбора по составу веществ. Без HEPA-фильтра.
КВП25-Х-1С63-СУ: приёмник 63 мм, колпак Ø 420 мм, струбцина и воздуховод 75 мм.
Индивидуальная комплектация
Выберите блок.
Добавьте нужное оснащение.
Отдельный блок — основа системы. Дымоприёмники, крепления и воздуховоды подберите под рабочее место.

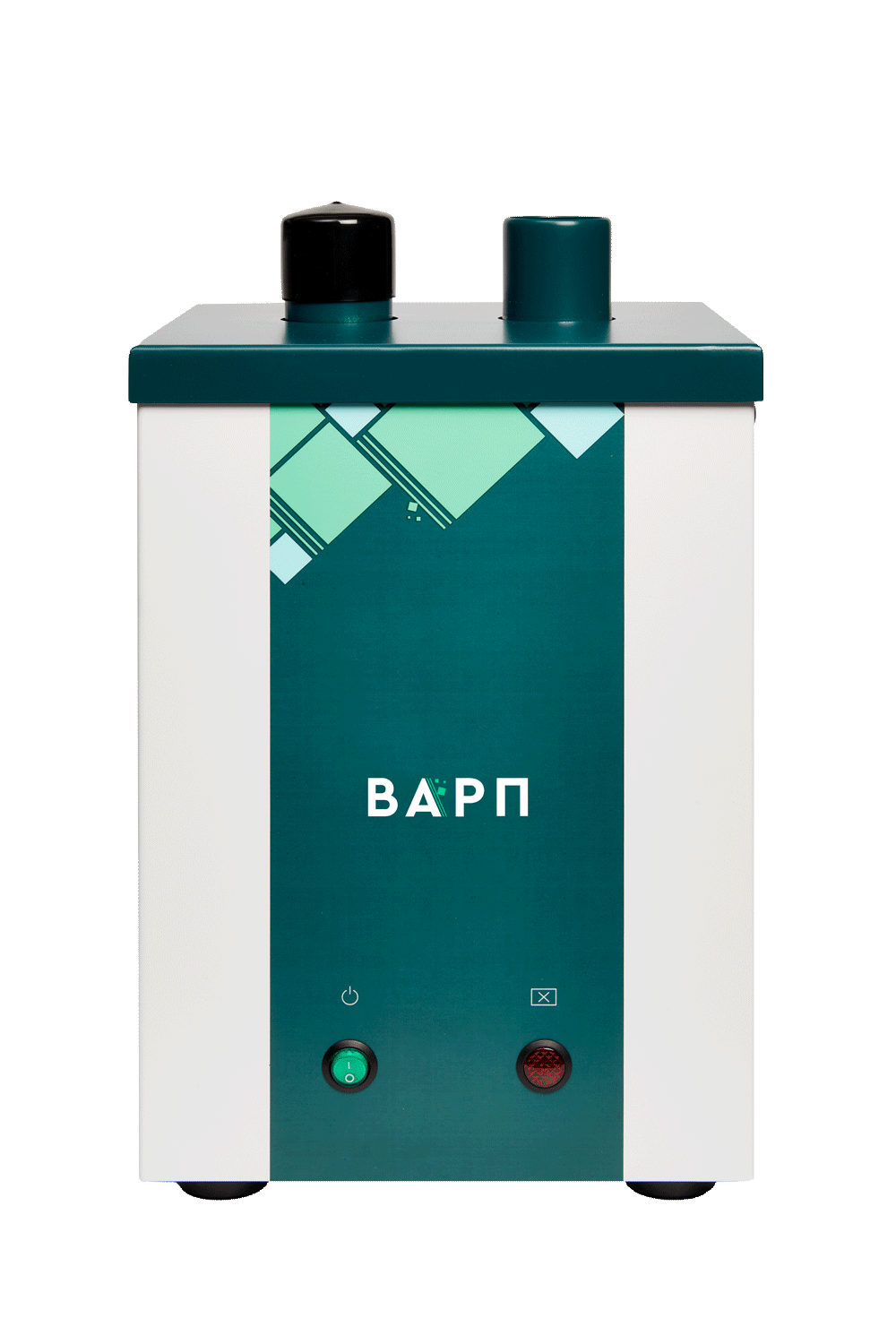

ВП25-К-2-СУ
Комбинированный фильтр · два адаптера для подключения дымоприёмников

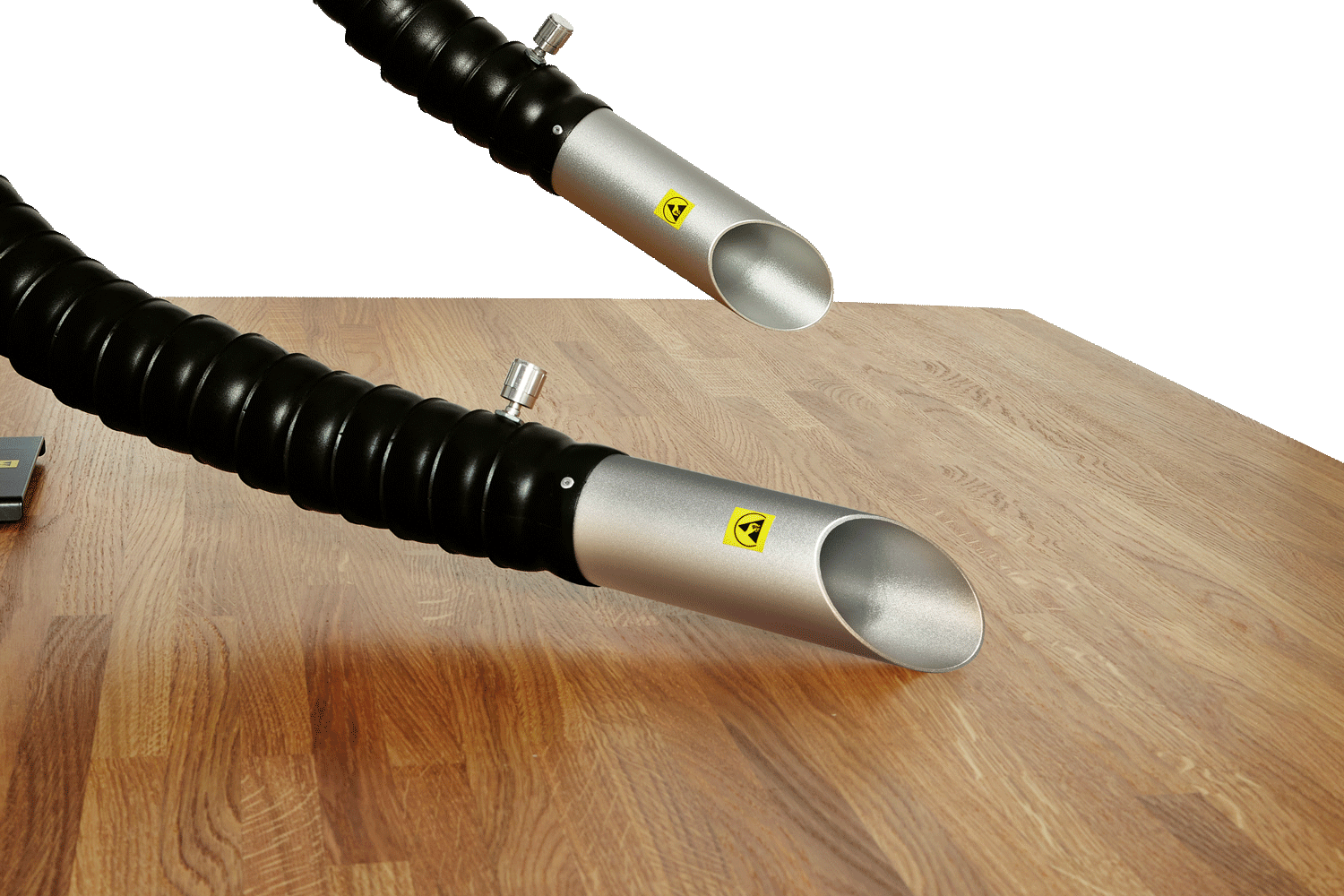

Дымоприёмники и крепления
Крепления к столу, гибкие трассы, алюминиевые насадки и антистатические исполнения.
Сравнение
ВП25 и ВП30.
Сравните возможности.
У ВП30 выше расход воздуха, у ВП25 — максимальное разрежение. Оценивайте оба параметра вместе с диаметром, длиной воздуховодов и формой приёмника.
| Параметр | ВП25 | ВП30 |
|---|---|---|
| Производительность | 180 м³/ч | 350 м³/ч |
| Максимальное разрежение | 32 мбар / 3200 Па | 5 мбар / 500 Па |
| Патрубки | 2 × 50 мм или 1 × 75 мм | 2 × 75 мм |
| Максимальная длина каждого воздуховода | 5 м | 3 м |
| Предварительный фильтр | F7 · 96% для частиц 2 мкм | G4 |
| Комбинированный фильтр | HEPA H14 + кокосовый уголь 1,4 кг | HEPA H14 + кокосовый уголь 1,65 кг |
| Степень очистки от частиц размером 0,3 мкм | 99,997% · H14 | 99,997% · H14 |
| Двойной химический фильтр | Уголь 3,7 кг, без HEPA | Совместимость необходимо уточнить |
| Уровень шума | менее 54 дБА | менее 52 дБА |
| Номинальная мощность | 135 Вт | 250 Вт |
| Электропитание | 230 В, 50/60 Гц | 230 В, 50/60 Гц |
| Габариты, Д × Ш × В | 262 × 262 × 425 мм | 312 × 312 × 459 мм |
| Масса с фильтрами | 11,6 кг / 13,8 кг с химическим фильтром | 18,8 кг |
Паспортные характеристики блоков. Максимальный расход воздуха и максимальное разрежение достигаются при разных условиях. Фактический расход зависит от сопротивления фильтров и воздуховодов.
Максимальный расход и максимальное разрежение достигаются при разных условиях.

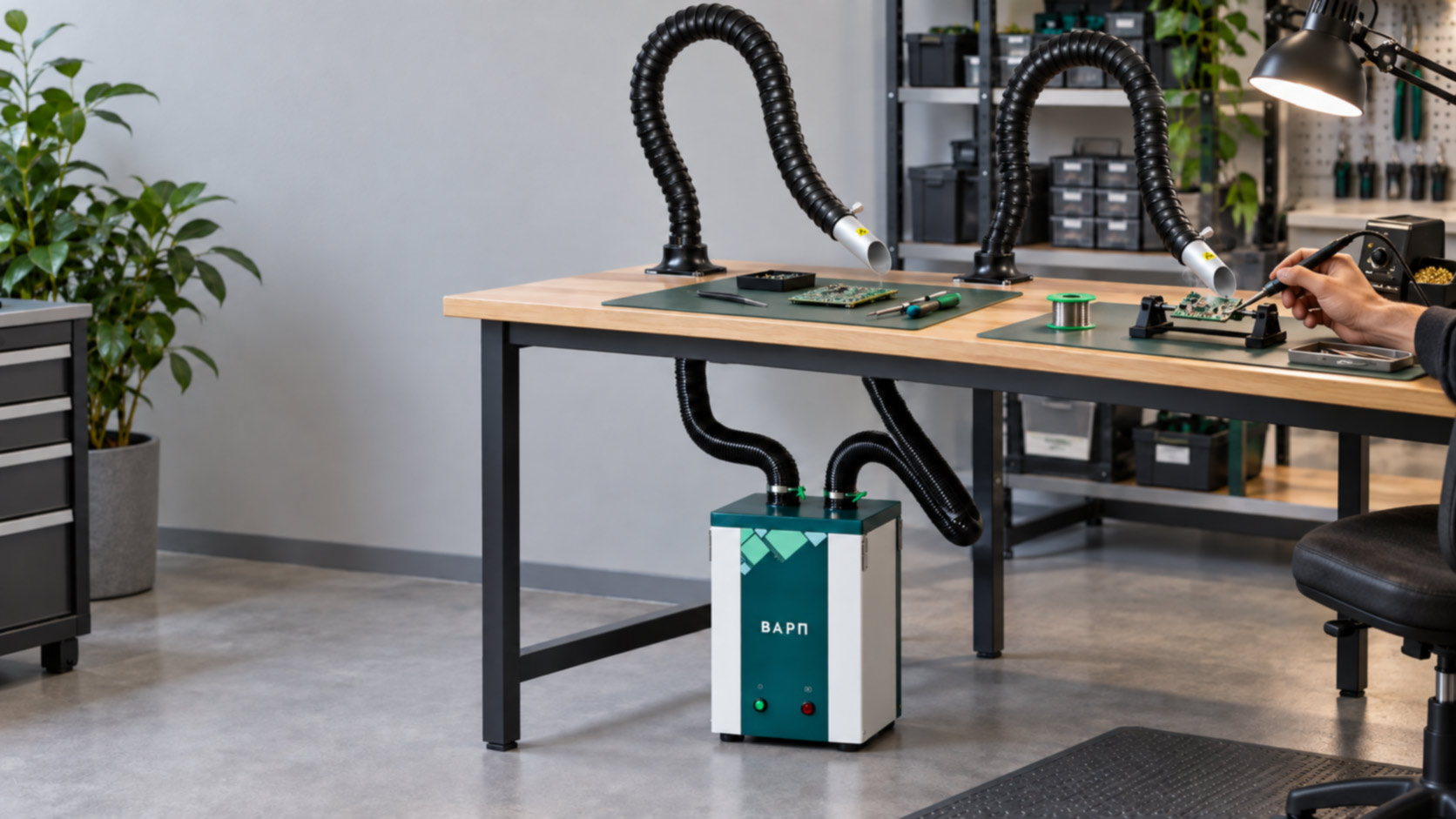

Оснащение рабочего места

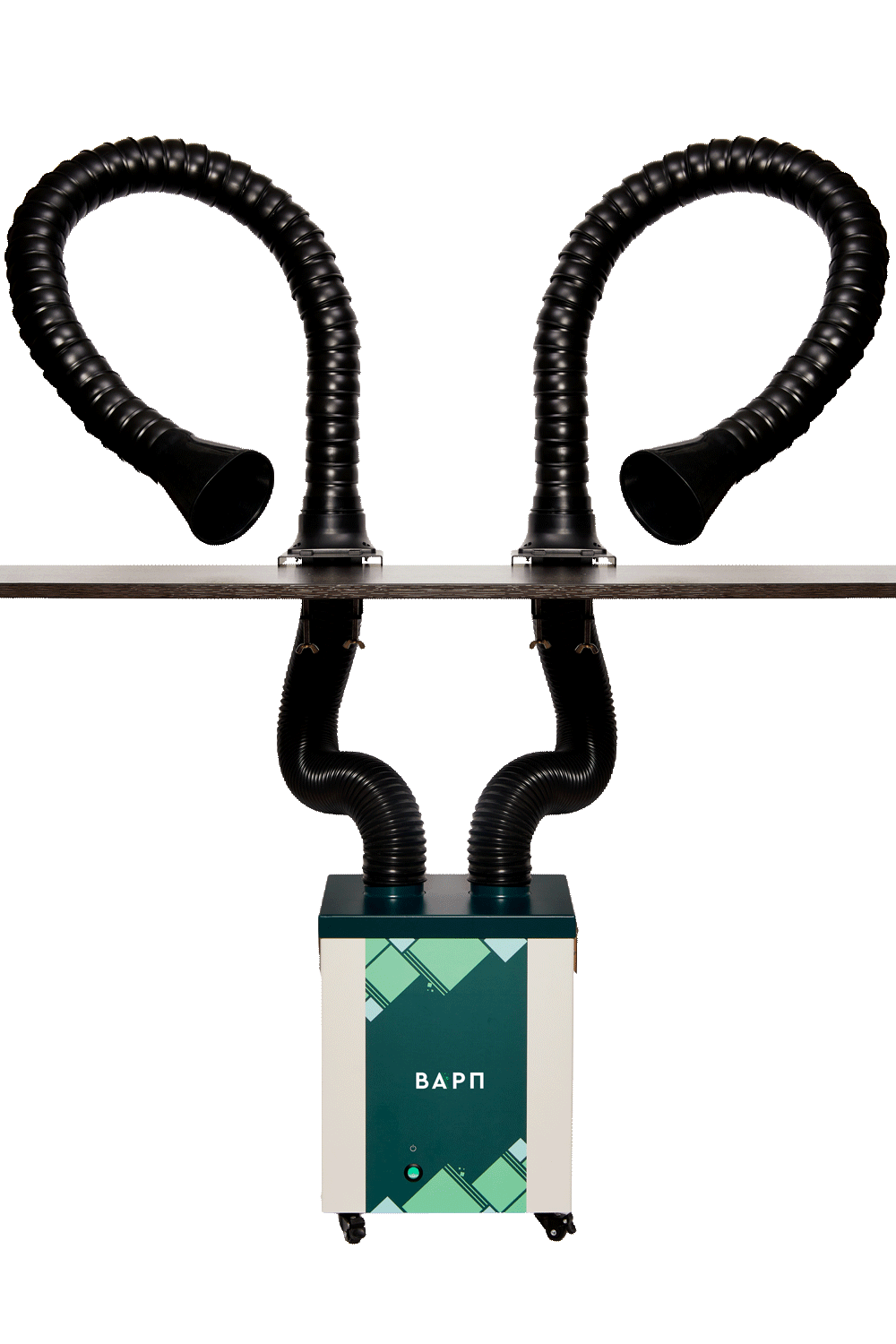

Дымоприёмник — на столе.
Блок — под столом.

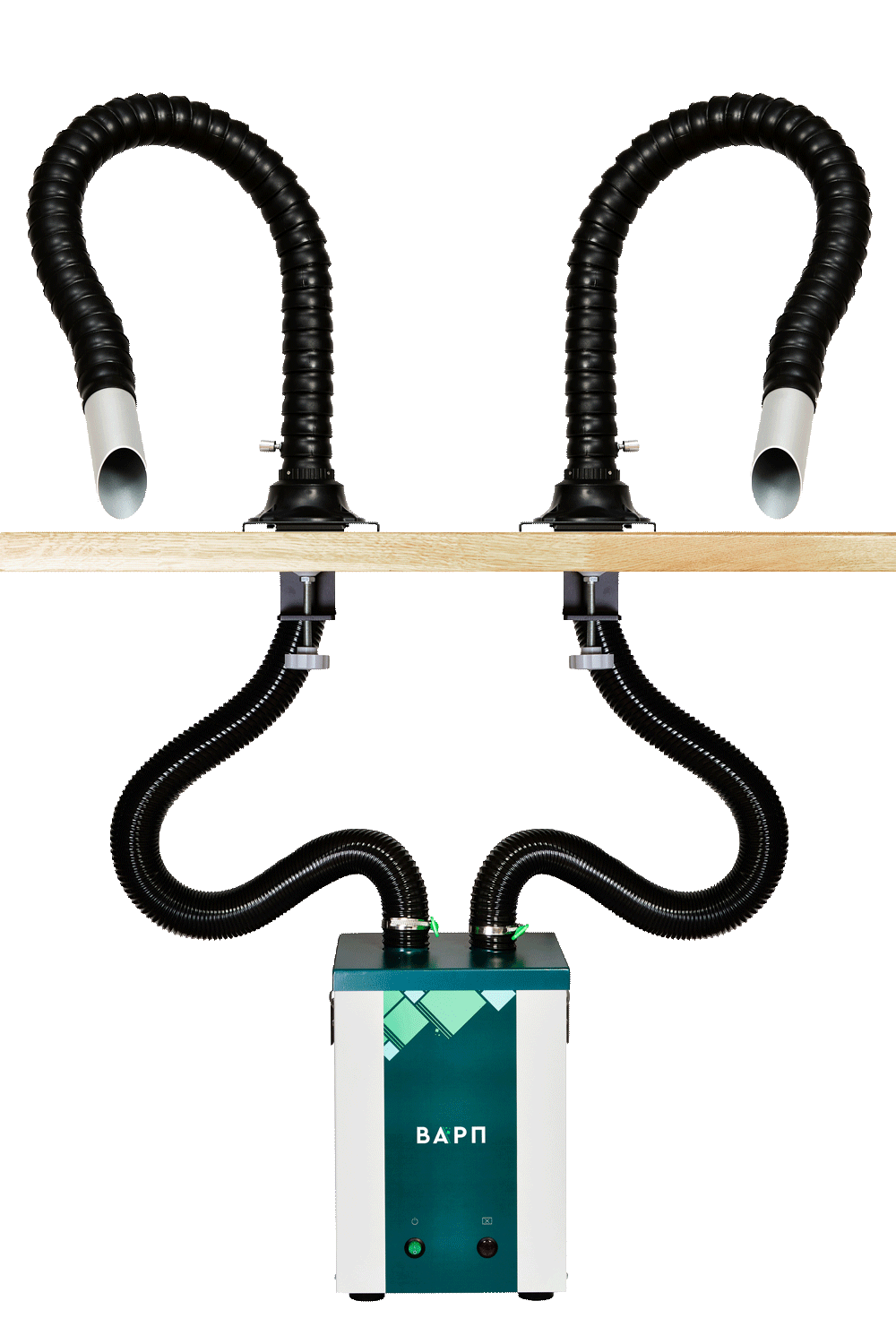

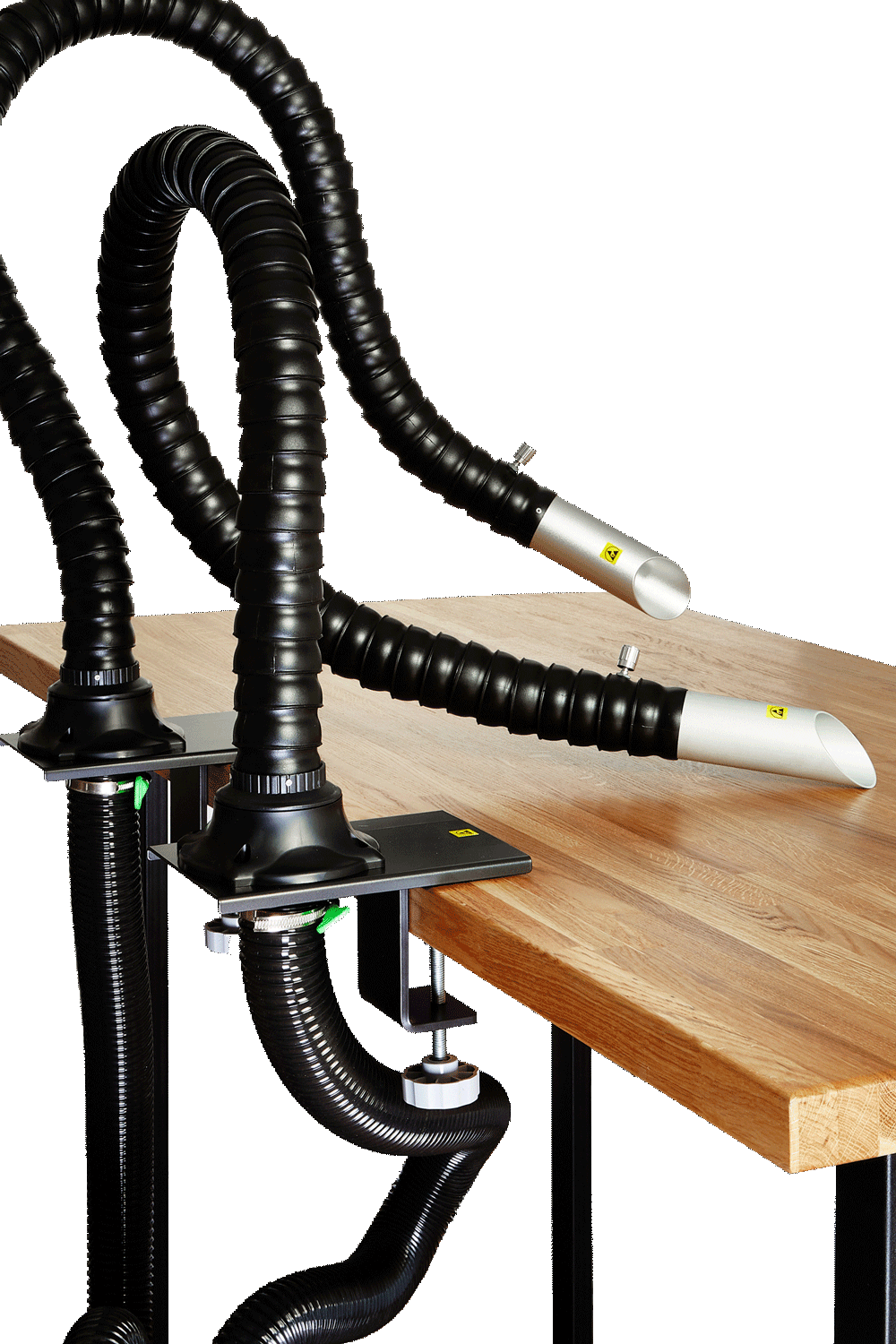

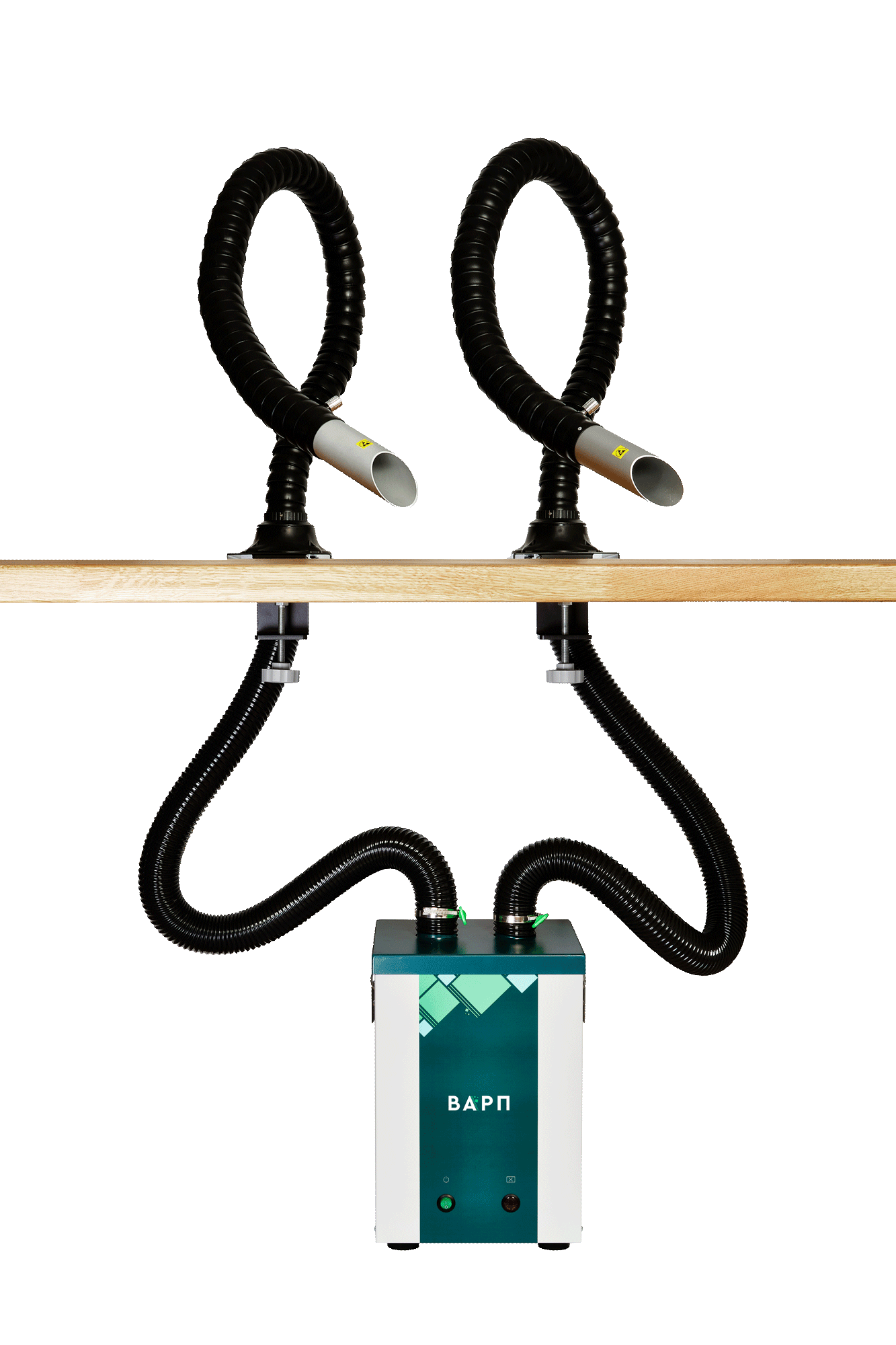

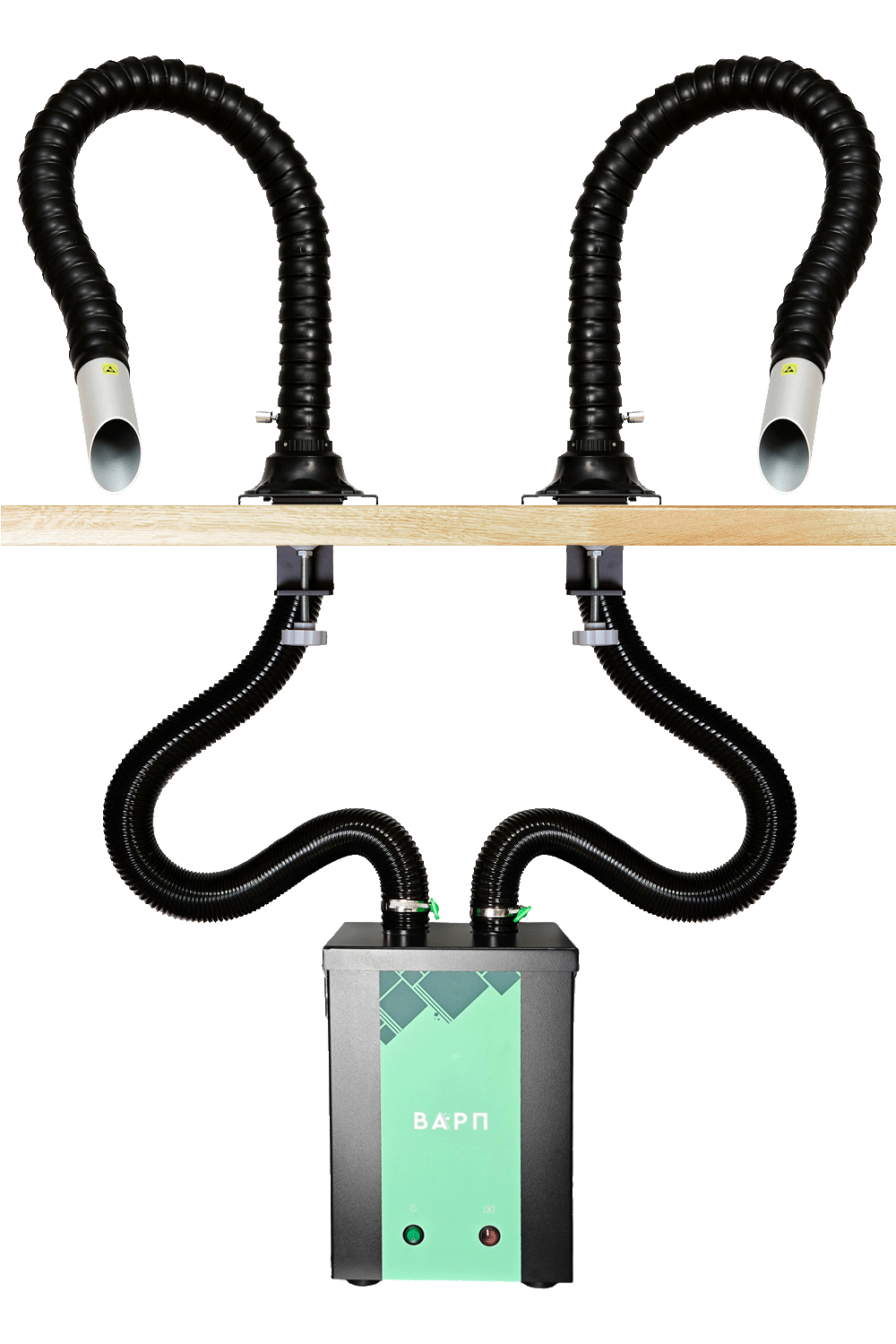

Крепление к столу
Струбцина удерживает приёмник рядом с рабочей зоной. Блок можно разместить под столешницей.
Для широкой зоны используют воронки и колпаки. Воздуховоды прокладывают без пережатий и лишних поворотов. В антистатических комплектах проверяйте исполнение всей трассы: приёмников, струбцин и воздуховодов. Оно не означает ESD-исполнение всего блока.
У источника дыма
Ближе к месту пайки.
Свободный доступ к плате.
Точечный захват
Дымоприёмник располагают рядом с местом пайки, а его скошенный раструб направляют к источнику дыма.

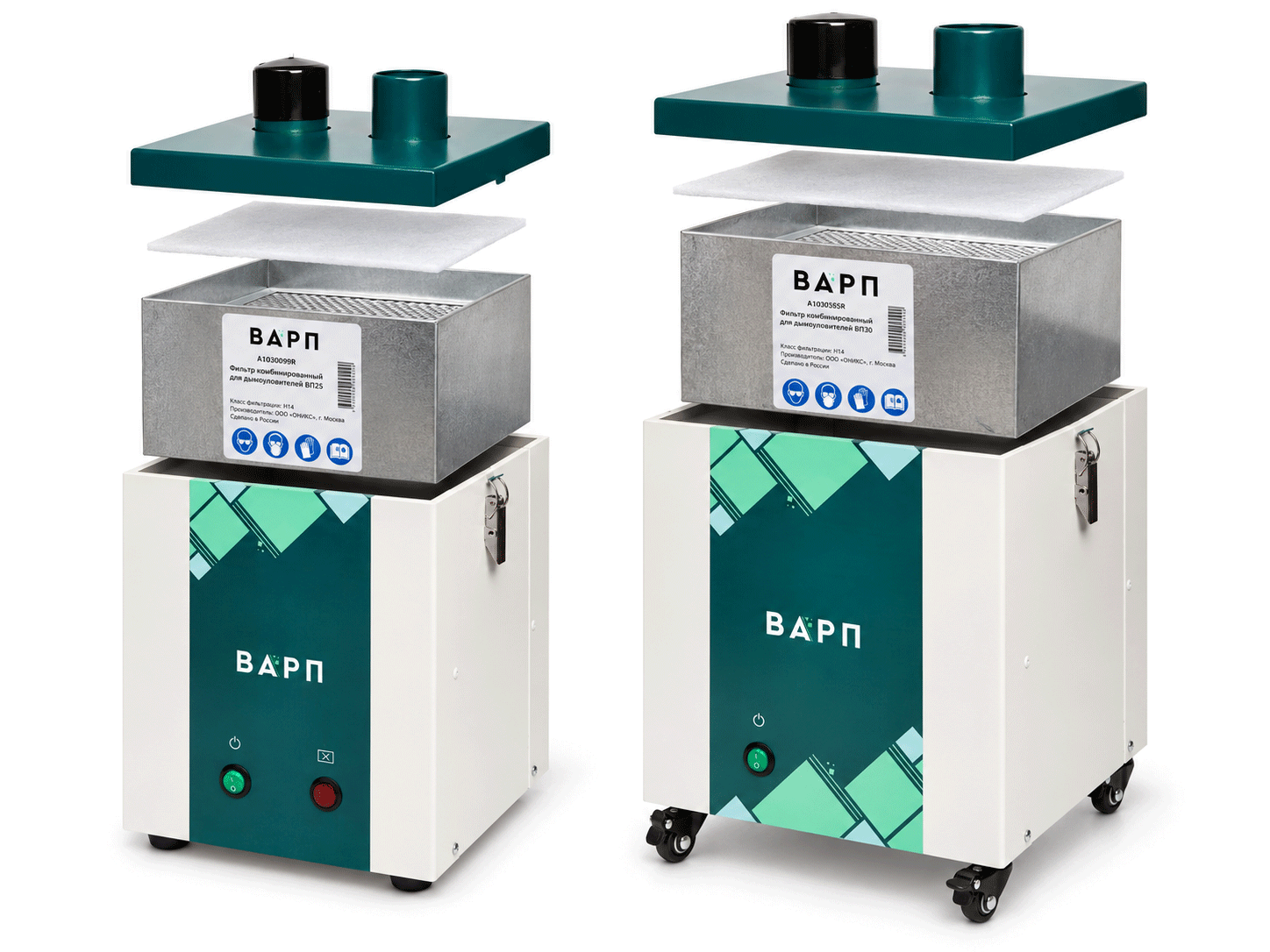

Фильтрация при пайке
Три задачи.
Два сменных фильтра.
Крупные частицы

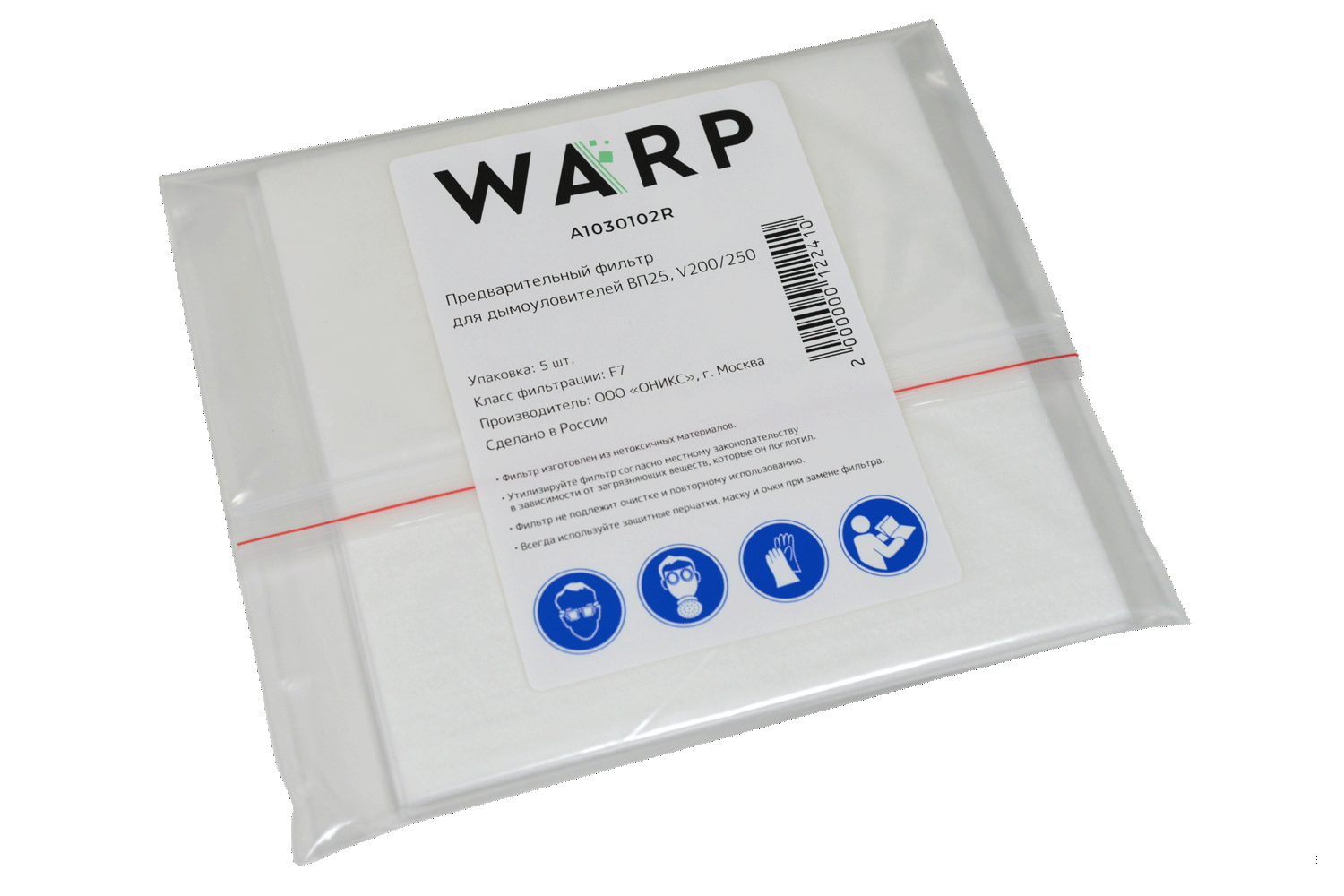

Префильтр
F7 · 96% для частиц 2 мкм — ВП25
G4 — ВП30

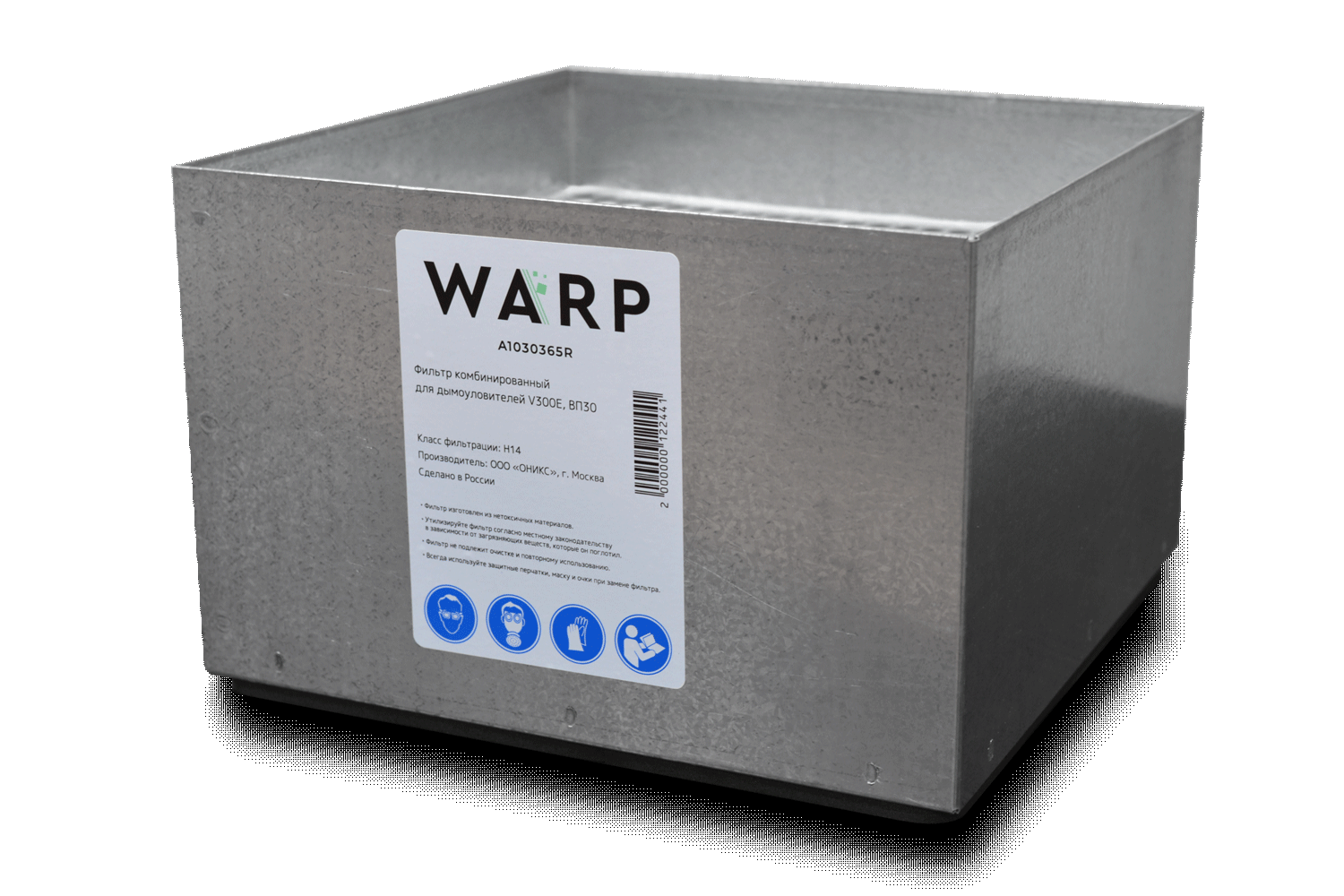

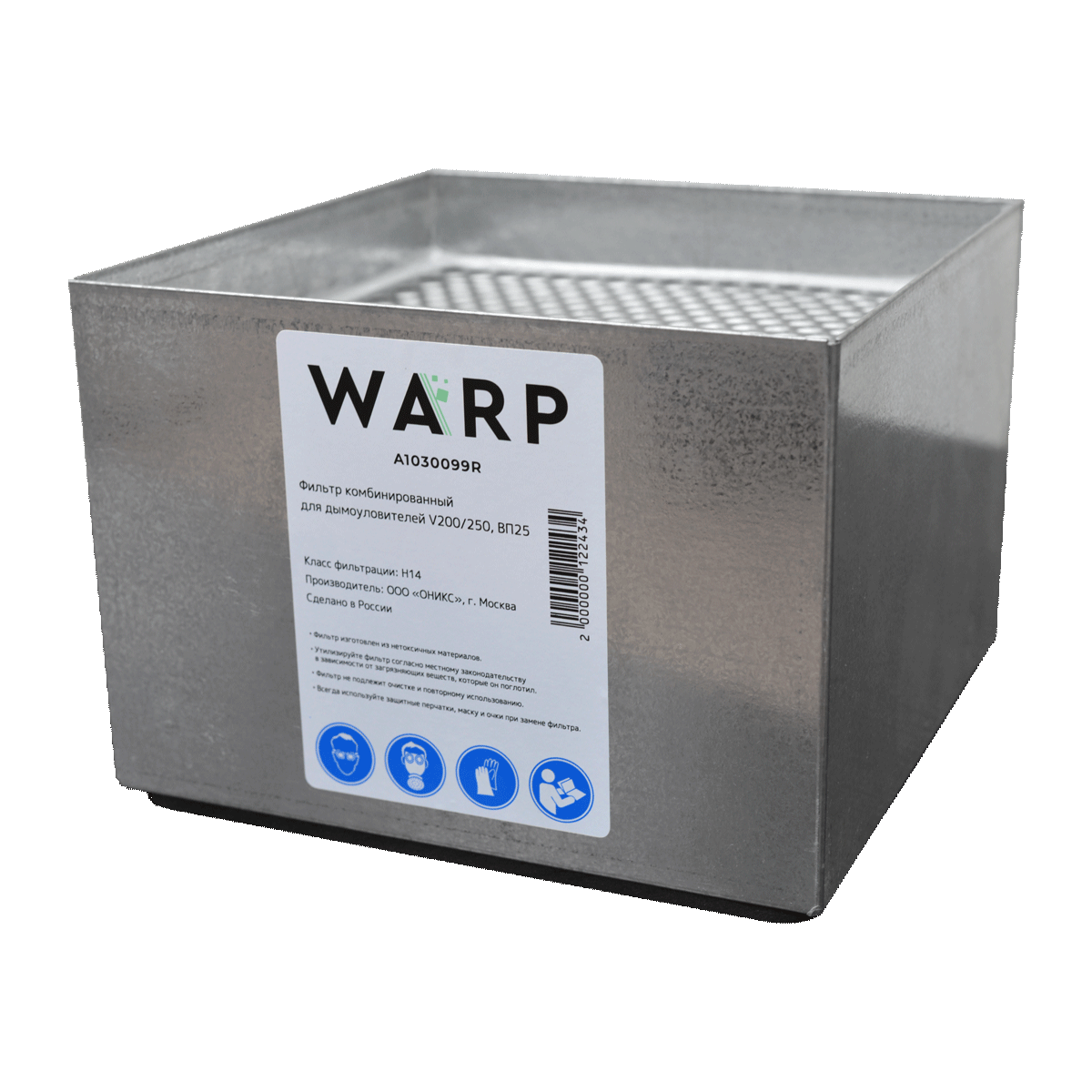

Комбинированный фильтр в стальном корпусе
Мелкие частицы
HEPA H14
99,997%Степень очистки от частиц размером 0,3 мкм
Газообразные загрязнения
Высокоактивный кокосовый уголь
≥ 1100 мг/гЙодное число
1,4 / 1,65 кгМасса угля: ВП25 / ВП30
Стальной корпус — для долговечности и герметичности. Корпуса комбинированных фильтров ВП25 и ВП30 изготовлены из стали. Жёсткая конструкция помогает сохранять форму и плотность прилегания, снижая риск прохода воздуха мимо фильтрующего элемента.
Степень очистки 99,997% указана для частиц размером 0,3 мкм. Для газообразных загрязнений фильтр подбирают отдельно по составу веществ.

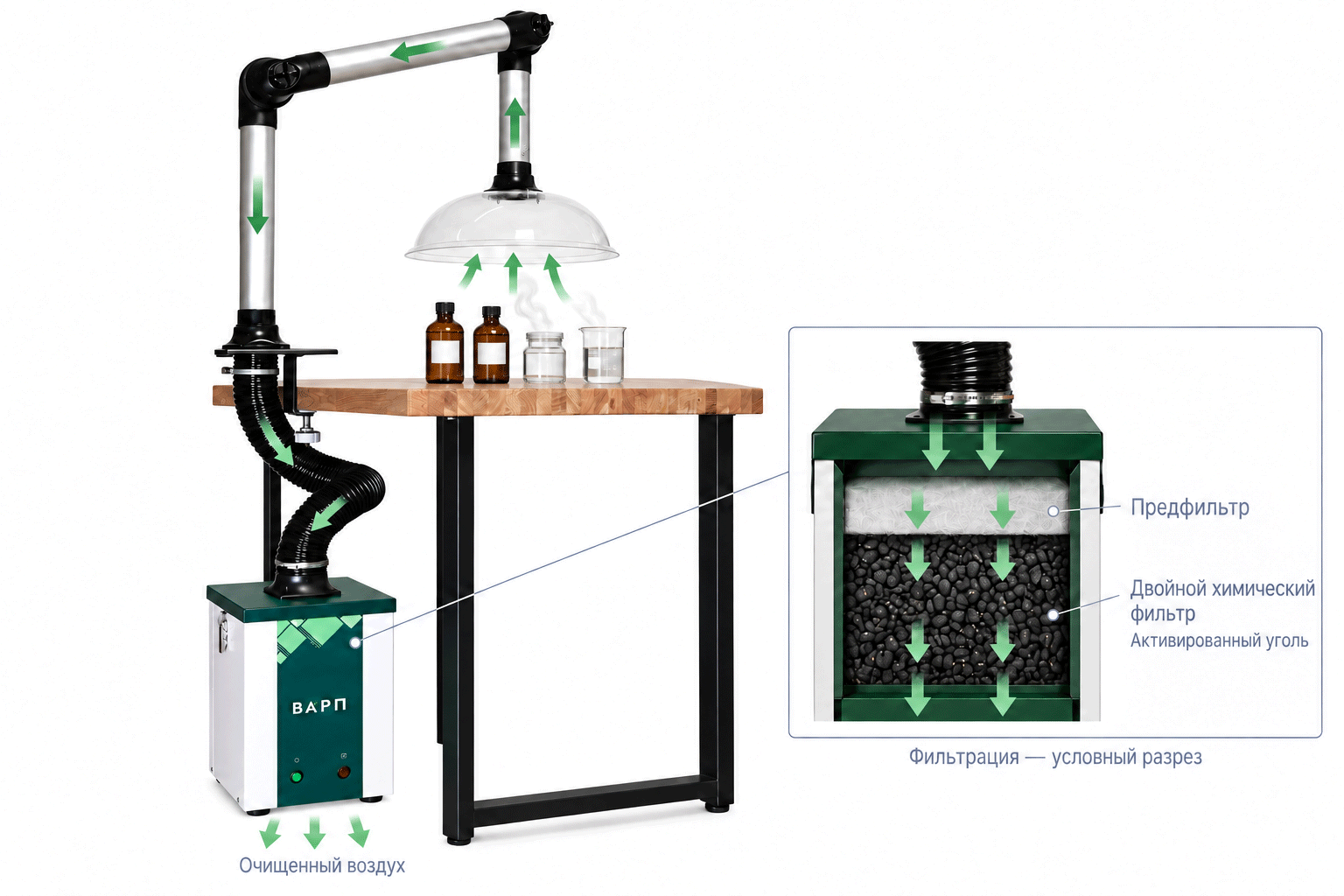

Для клеёв и растворителей
Двойной химический фильтр
Вместо комбинированного модуля в ВП25 устанавливают фильтр с увеличенной массой угля. HEPA-ступени в нём нет.
Префильтр → двойной химический фильтр
3,7 кгактивированного угля
в химическом фильтре
в химическом фильтре
Ресурс угольного фильтра зависит от состава и концентрации загрязнений, расхода воздуха, продолжительности работы и влажности. Масса угля — один из параметров подбора.
Двойной химический фильтр для ВП25. Без HEPA.
Регулярное обслуживание
Сменные фильтры ВАРП
Подберите фильтр для ВП25 или ВП30. Актуальное наличие уточняйте при заказе.
Предварительный фильтр заменяют по мере загрязнения. Порядок замены основного фильтра указан в инструкции к дымоуловителю. Фильтры не промывают. Перед заменой отключите питание.
ВАРП / Ваше рабочее место
Начните с подходящего
комплекта.
Блок, фильтрация и способ крепления — под вашу задачу.
Состав каждого исполнения указан в карточке товара.
