Технологии METCAL

Технология Metcal SmartHeat™

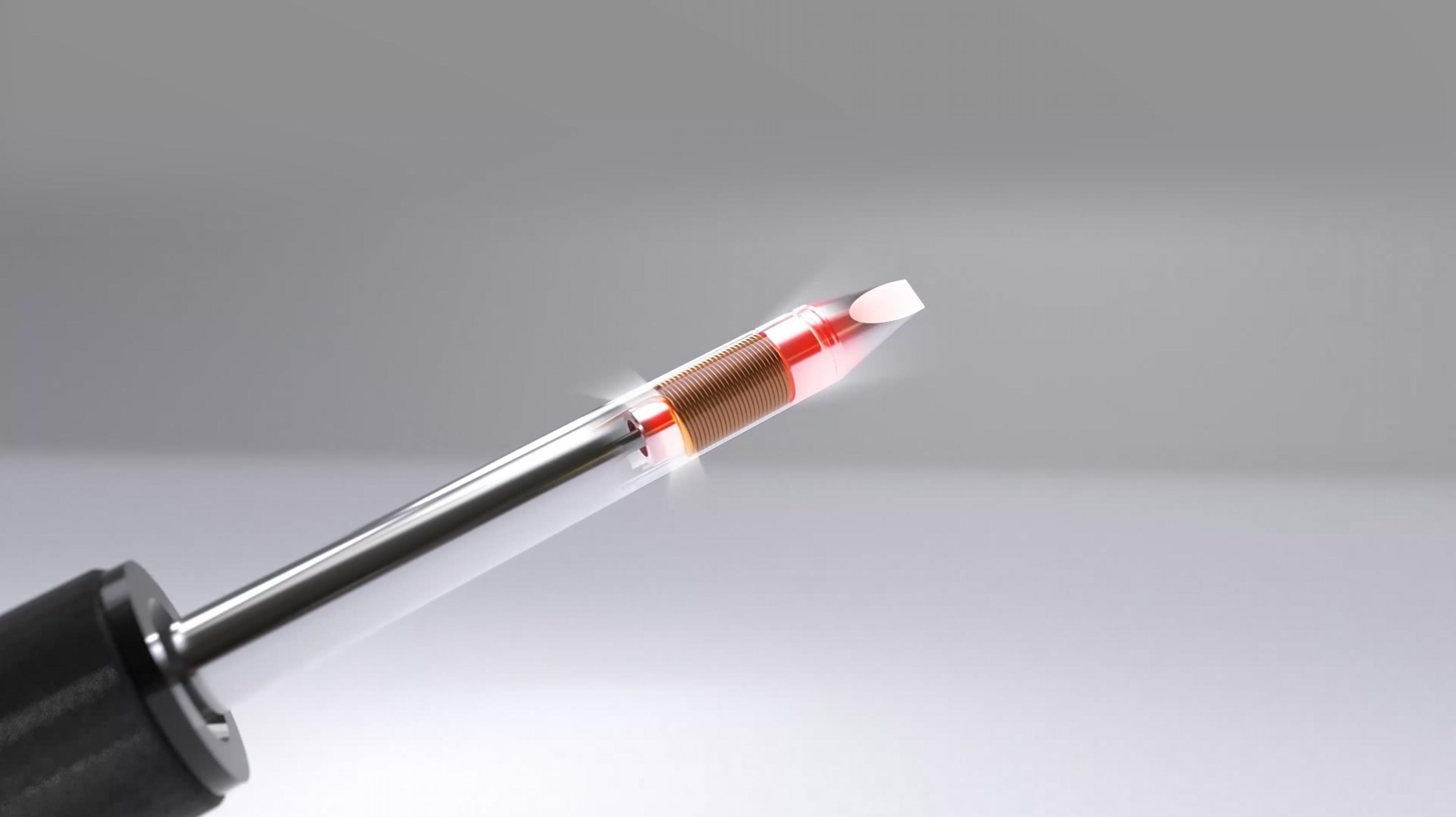

Картридж Metcal® состоит из медного сердечника и наружного слоя из магнитного сплава, который определяет температуру наконечника.

Технология Metcal SmartHeat™ устраняет перепады температуры пайки, автоматически регулируя её с помощью наконечника. Это обеспечивает выполнение технических требований и уменьшает риск некачественных соединений в аэрокосмической, медицинской и военной сферах.

Не перегревает

Чрезвычайно быстрый нагрев и восстановление температуры

Высокая точноcть температуры

Калибровка не требуется

Упрощает управление технологическим процессом

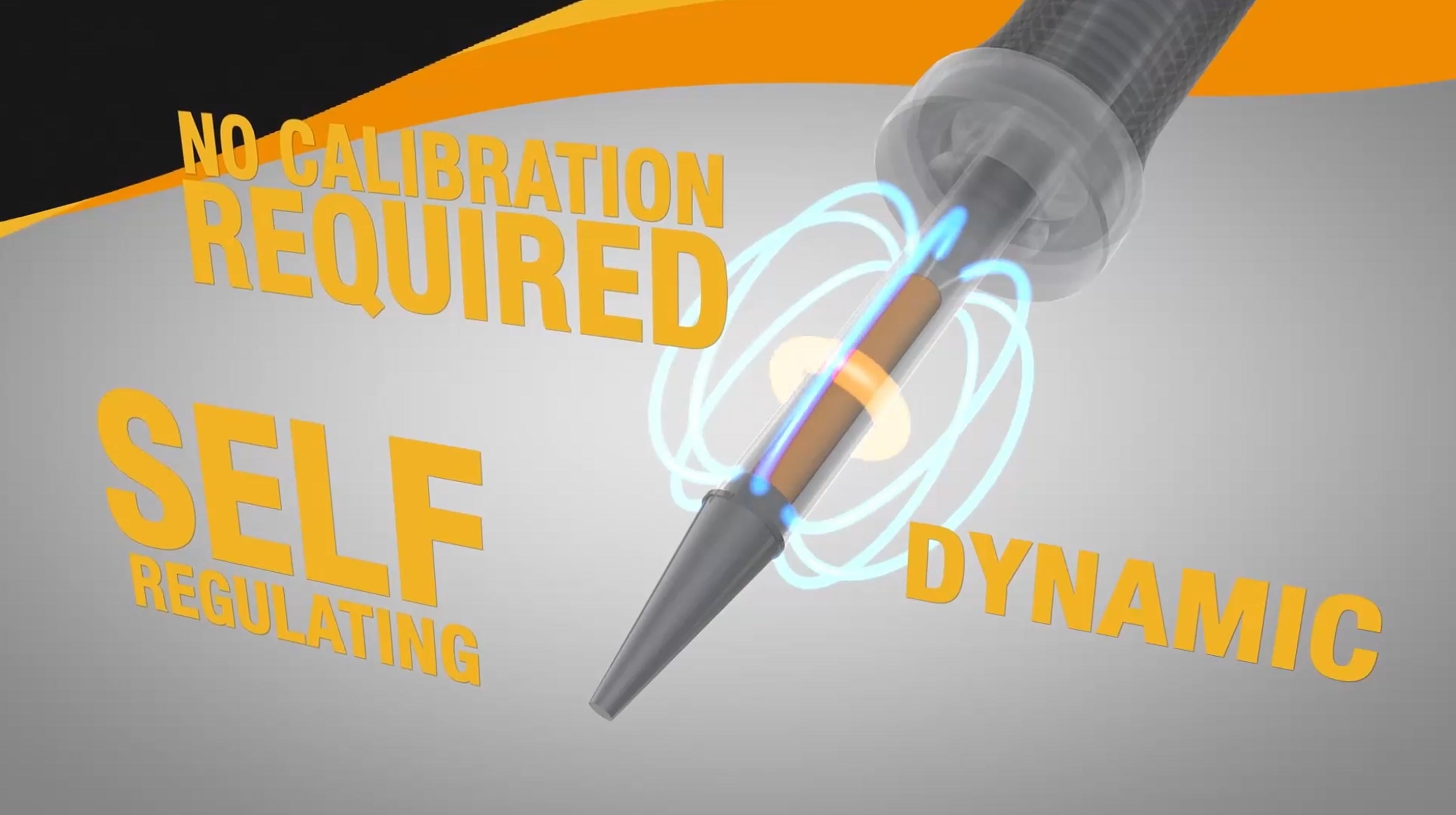

При пропускании переменного тока через нагреватель магнитный сплав создает поверхностный эффект, ограничивая ток поверхностью и вызывая быстрый нагрев за счет высокой плотности тока.

При достижении температуры точки Кюри магнитный сплав теряет свои свойства, и поверхностный эффект исчезает, перенося ток на медный сердечник. Когда наконечник остывает, магнитные свойства восстанавливаются, и скин-эффект возвращается, снова нагревая наконечник.

Таким образом, наконечник саморегулируется, поддерживая постоянную температуру (±1,1°C).

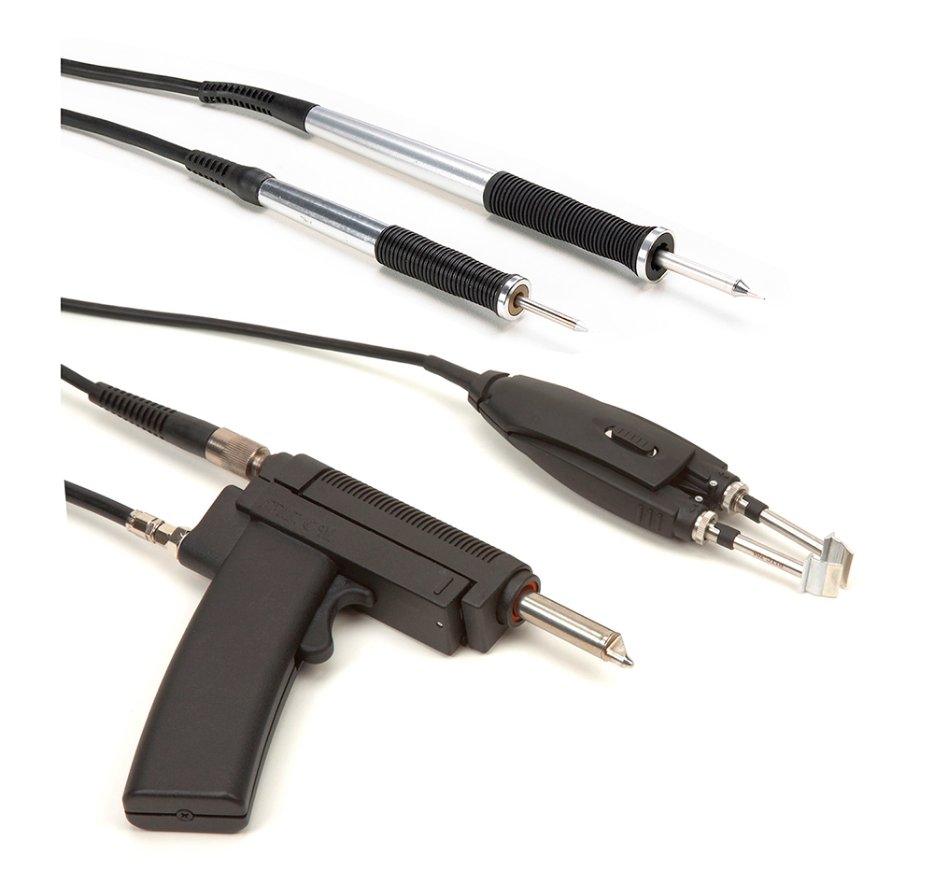

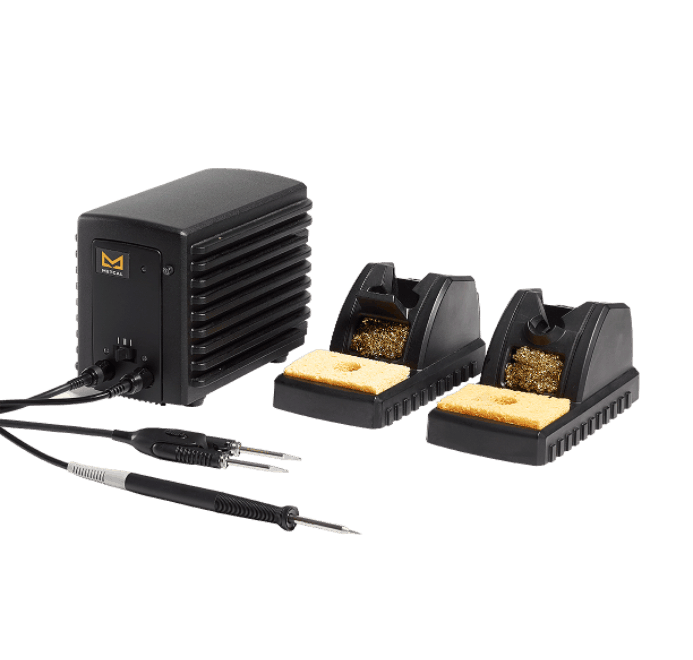

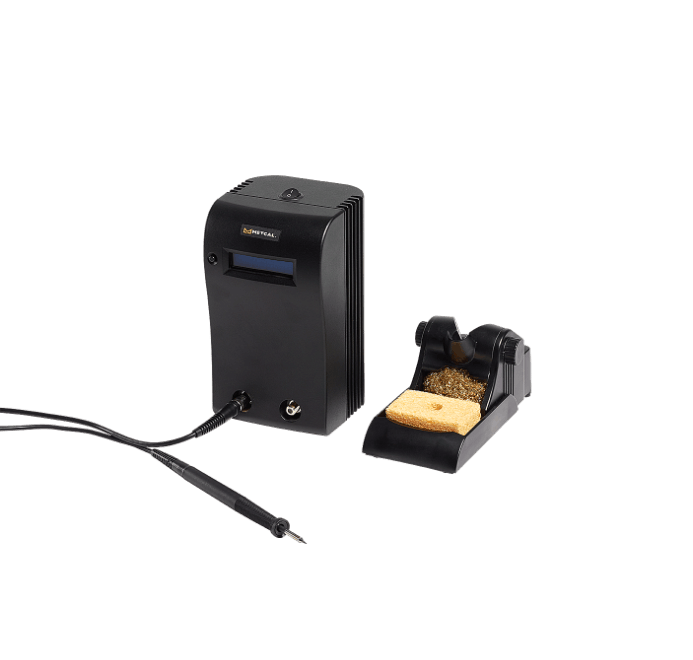

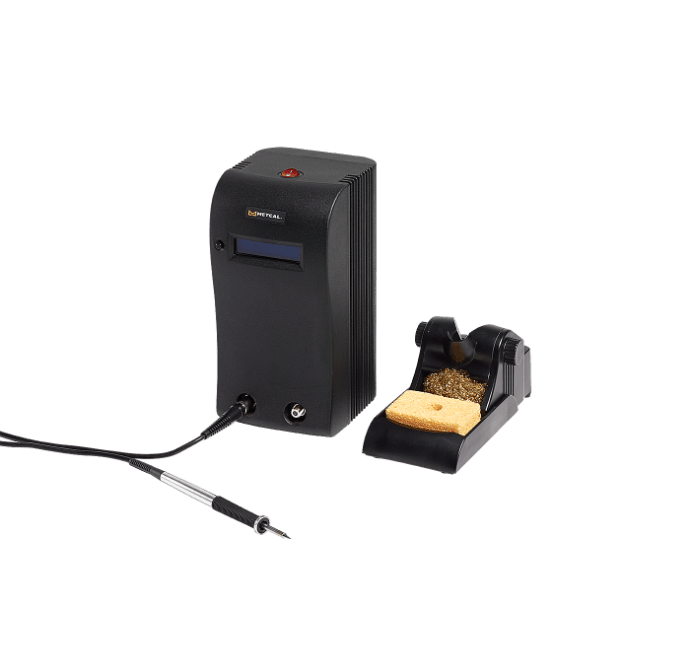

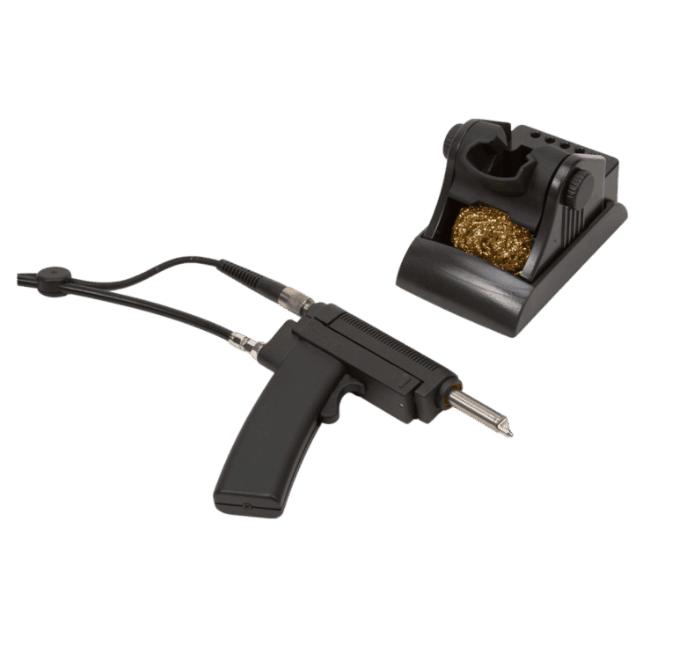

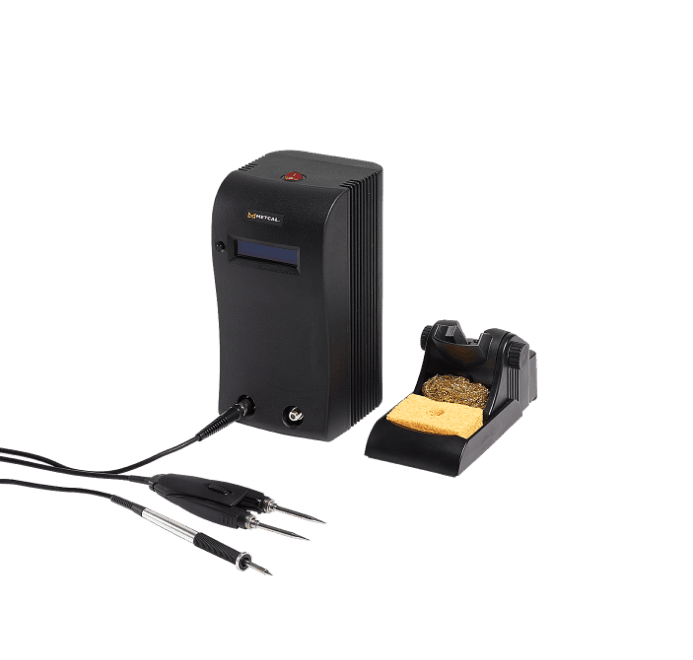

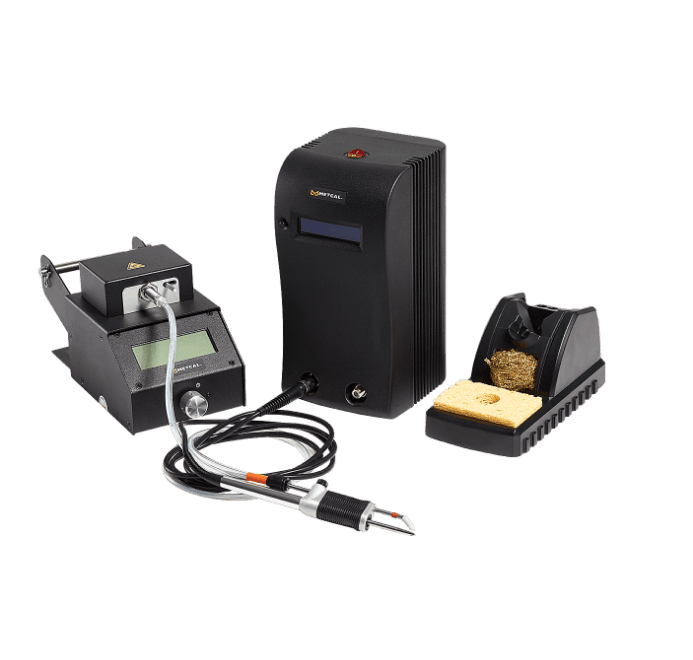

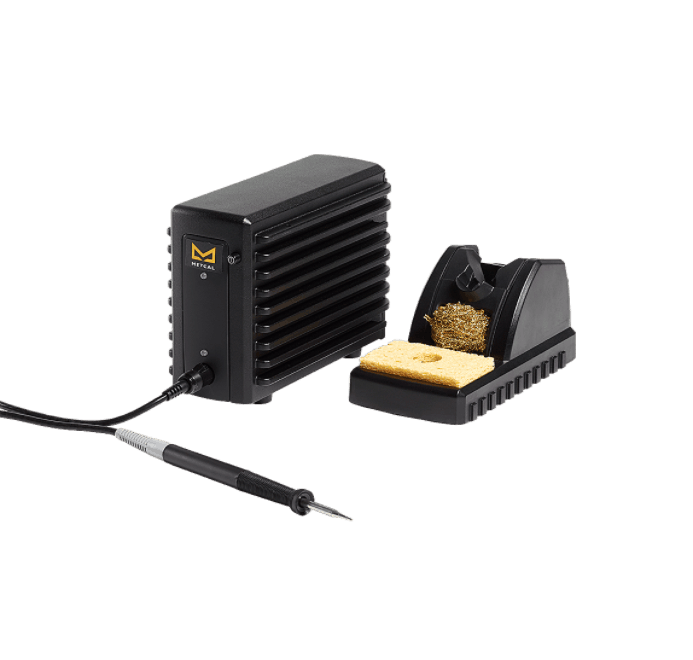

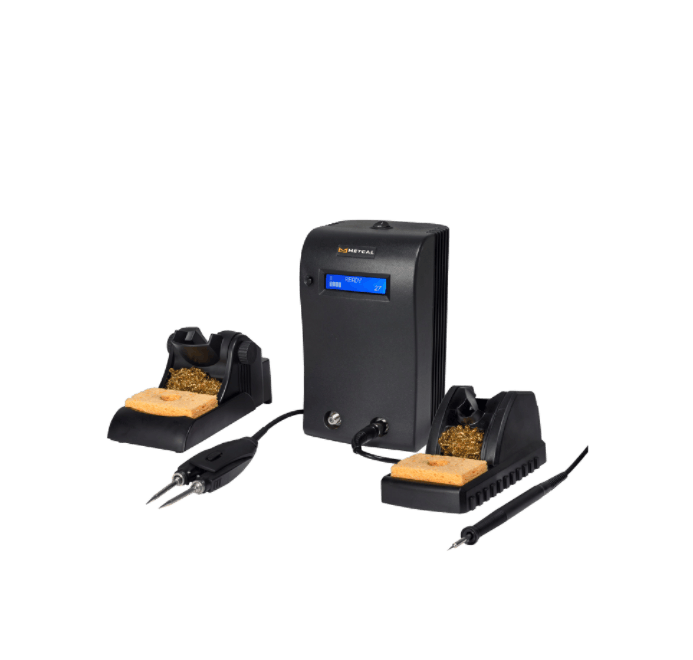

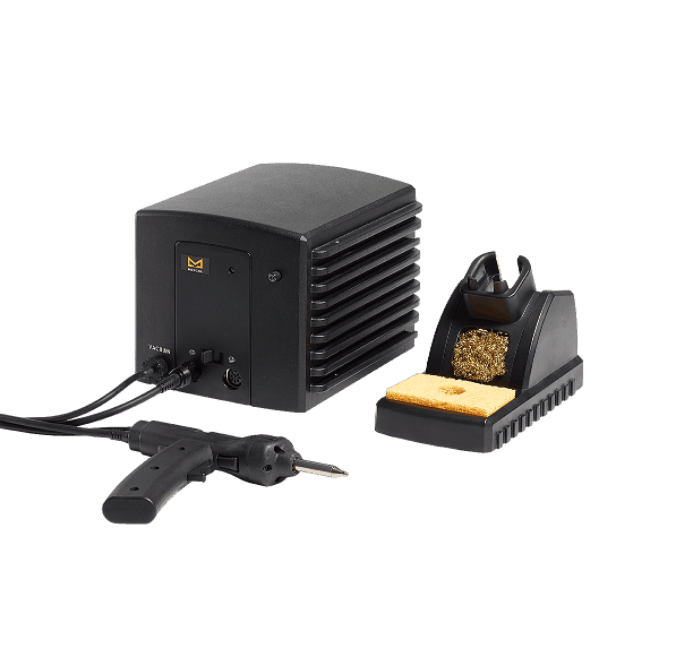

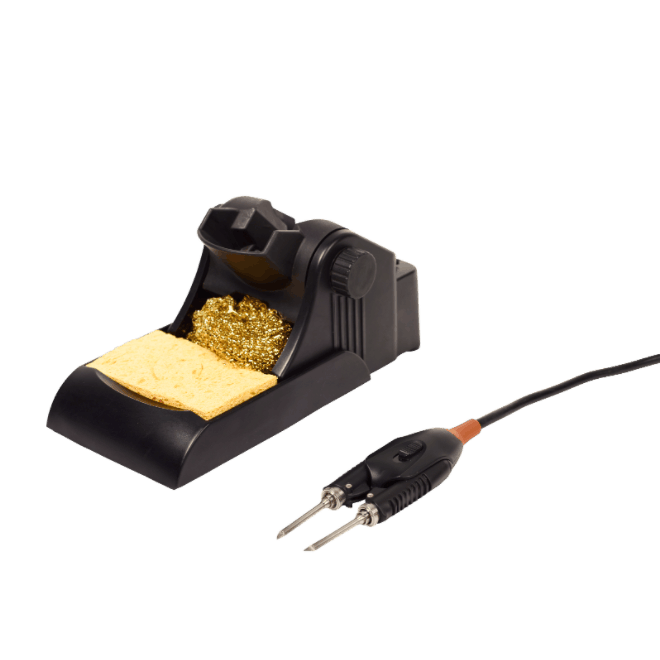

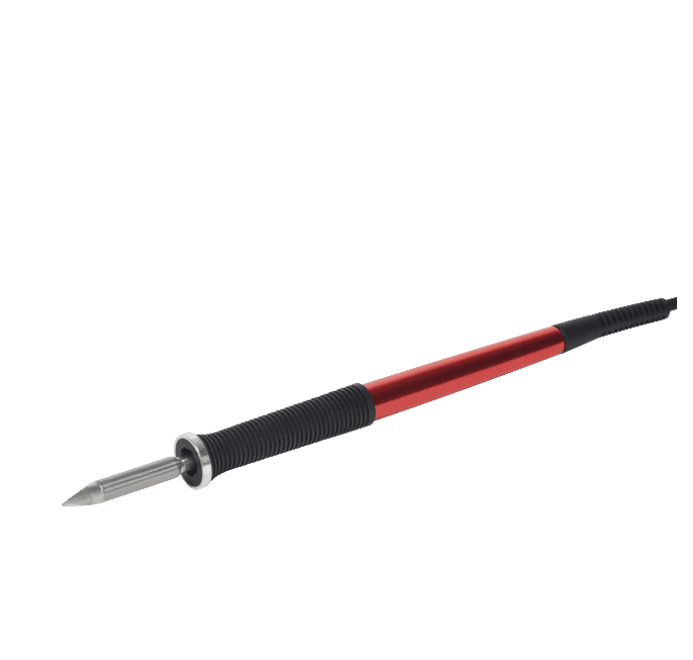

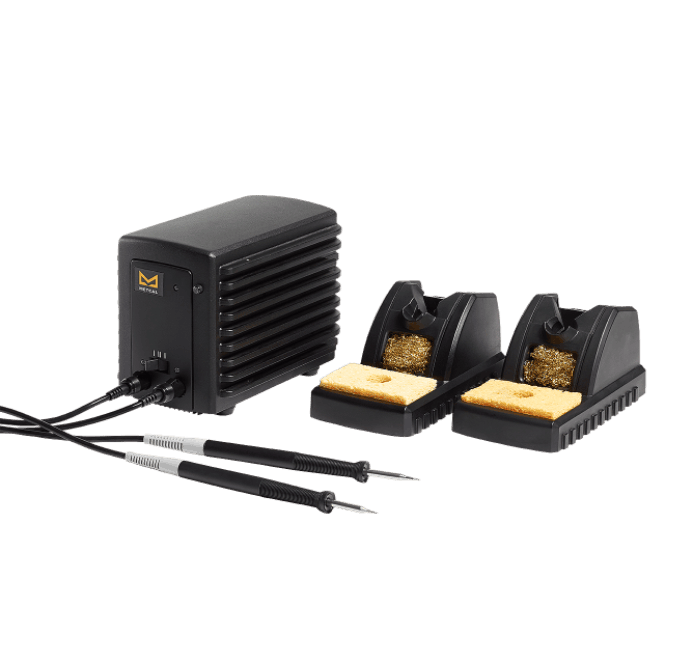

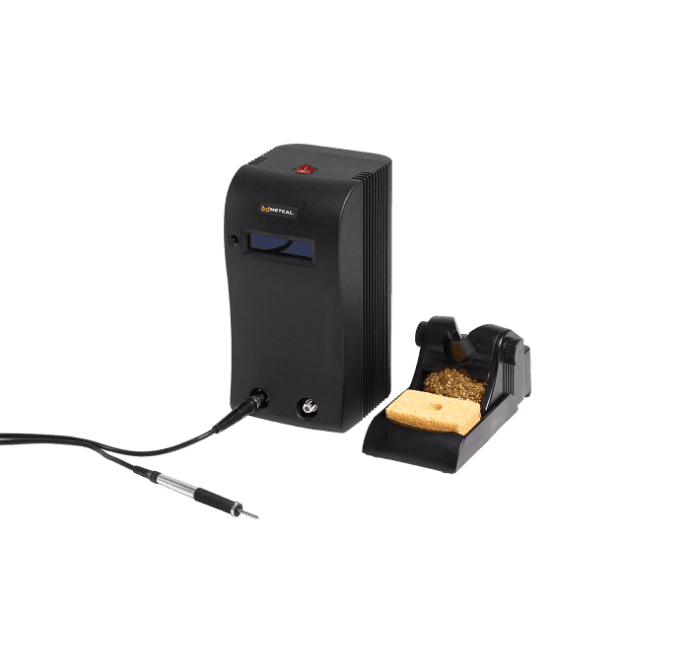

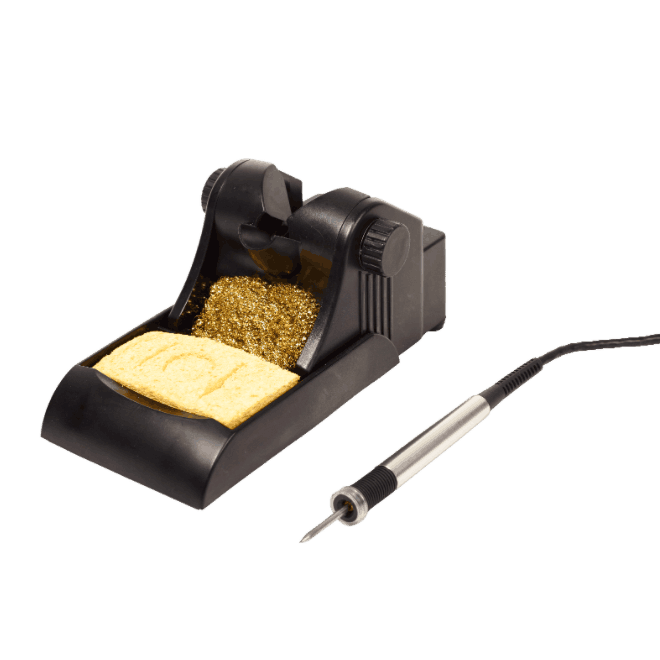

Инструмент для любых задач ручной пайки

Технология Metcal Connection Validation™

Connection Validation™ от Metcal – инновационная система контроля пайки, обеспечивающая мгновенную обратную связь при создании каждого соединения. Технология в режиме реального времени проверяет качество пайки и автоматически оповещает о завершении процесса.

Система полностью исключает необходимость визуального контроля и интуитивных оценок, гарантируя высокое качество производства электроники.

Мгновенное обнаружение дефектов

Снижение процента брака

Повышение производительности

Объективная оценка качества пайки

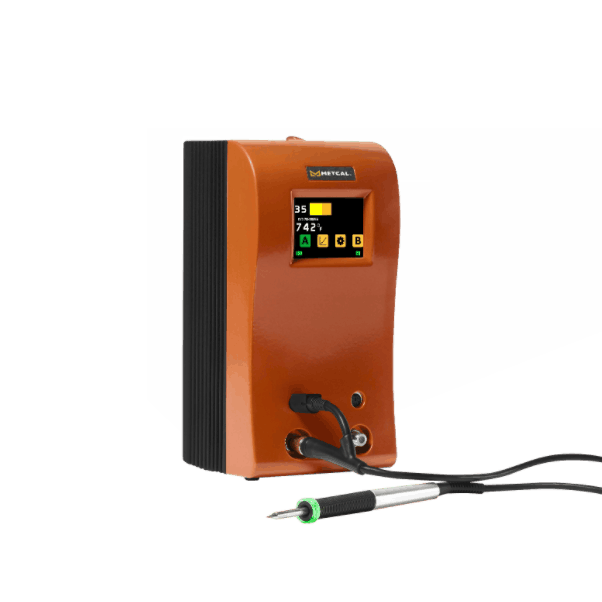

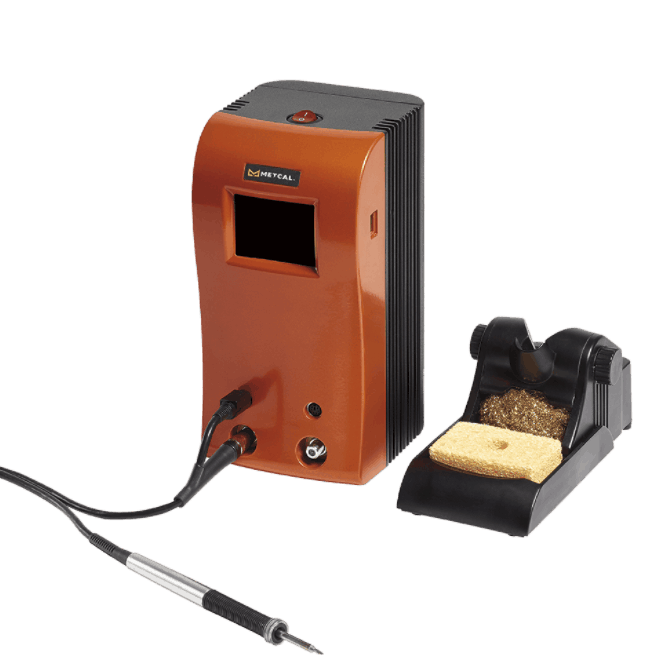

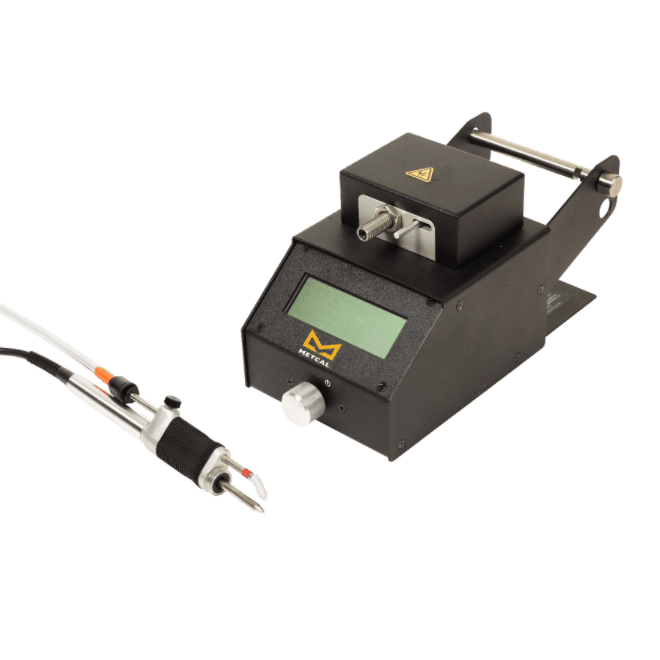

Индукционная станция CV не только управляет процессом нагрева по технологии SmartHeat™, дозируя мощность в зависимости от теплоемкости контакта, но и контролирует качество каждого соединения прямо во время пайки. В отличие от монтажника, контролирующего процесс визуально, CV оценивает пайку по объективным параметрам. Это позволяет добиться 100%-ой повторяемости и стабильно высокого качества пайки, а также строгого соответствия соединения определенным стандартам.

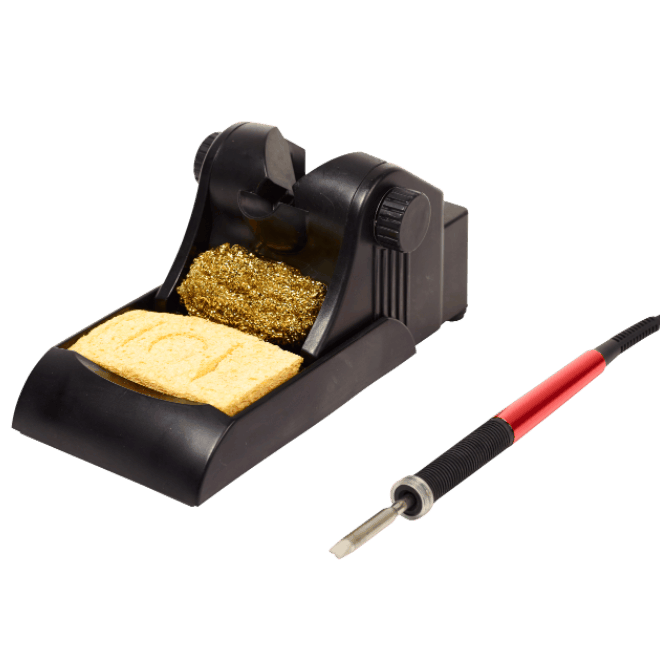

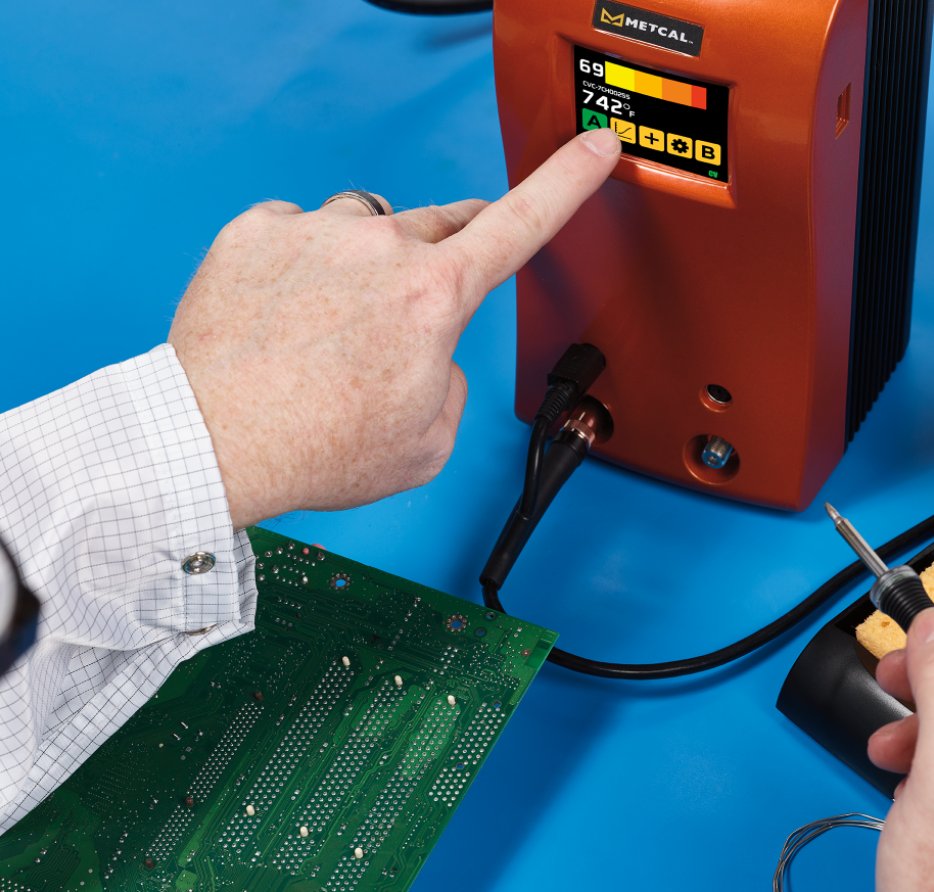

Основными критериями оценки качества являются время достижения припоем состояния растекания, а также толщина образующегося во время пайки интерметаллического слоя, который по всем стандартам не должен превышать 4-5мкм. Паяльник станции CV снабжен светодиодным индикатором, который дает сигнал монтажнику, когда нужно закончить пайку, а также сообщает об ошибках. Помимо подачи сигналов станция отображает на цветном сенсорном дисплее текущую температуру наконечника, и даже выводит график изменения мгновенной мощности.

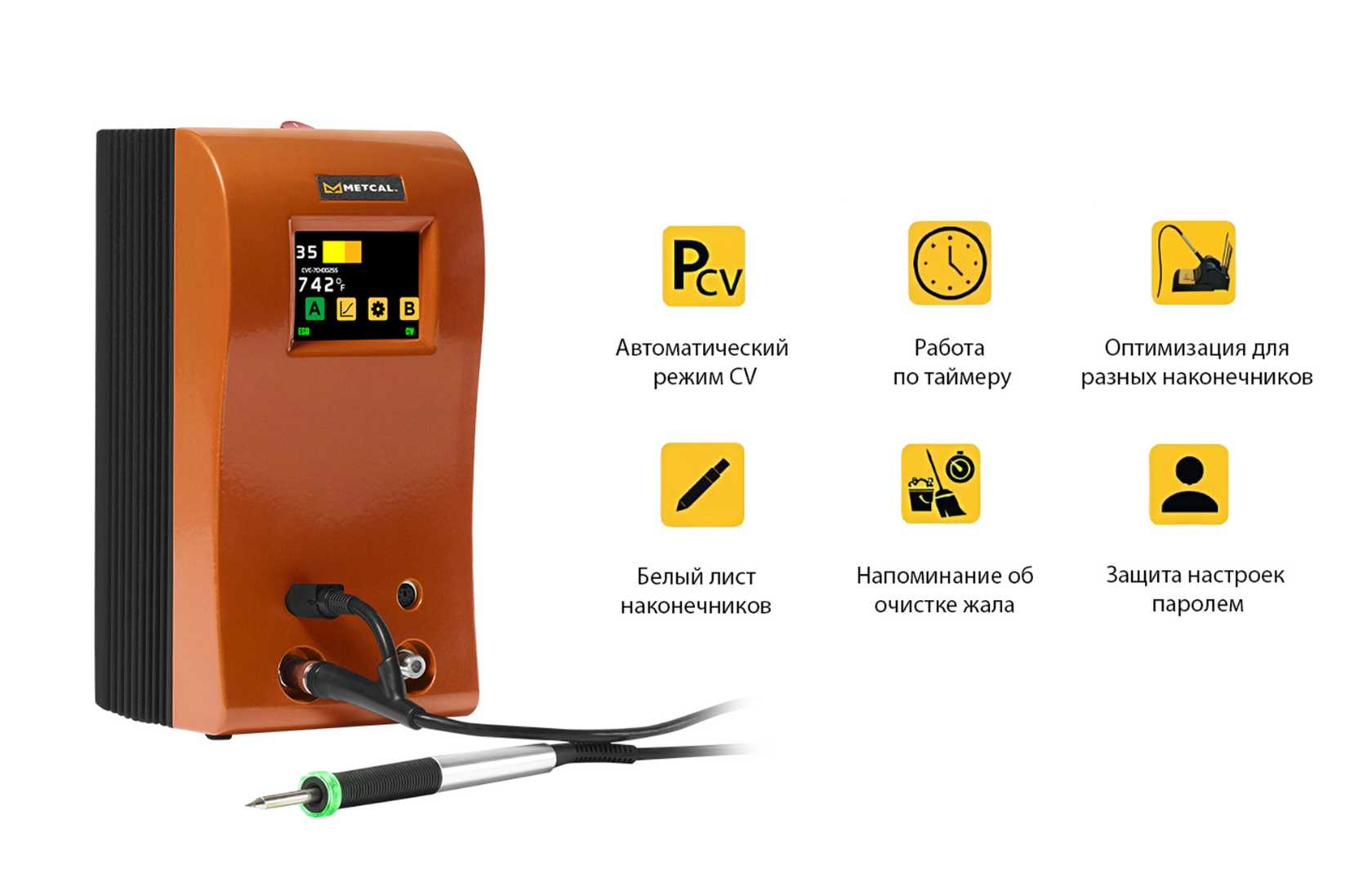

Новые и улучшенные режимы CV для производства и управления технологическими процессами

С выходом последней версии прошивки в паяльных системах Connection Validation™ появился ряд новых и улучшенных функций, наиболее важными из которых являются новые режимы Connection Validation™.

Автоматический производствернный режим (Pcv)

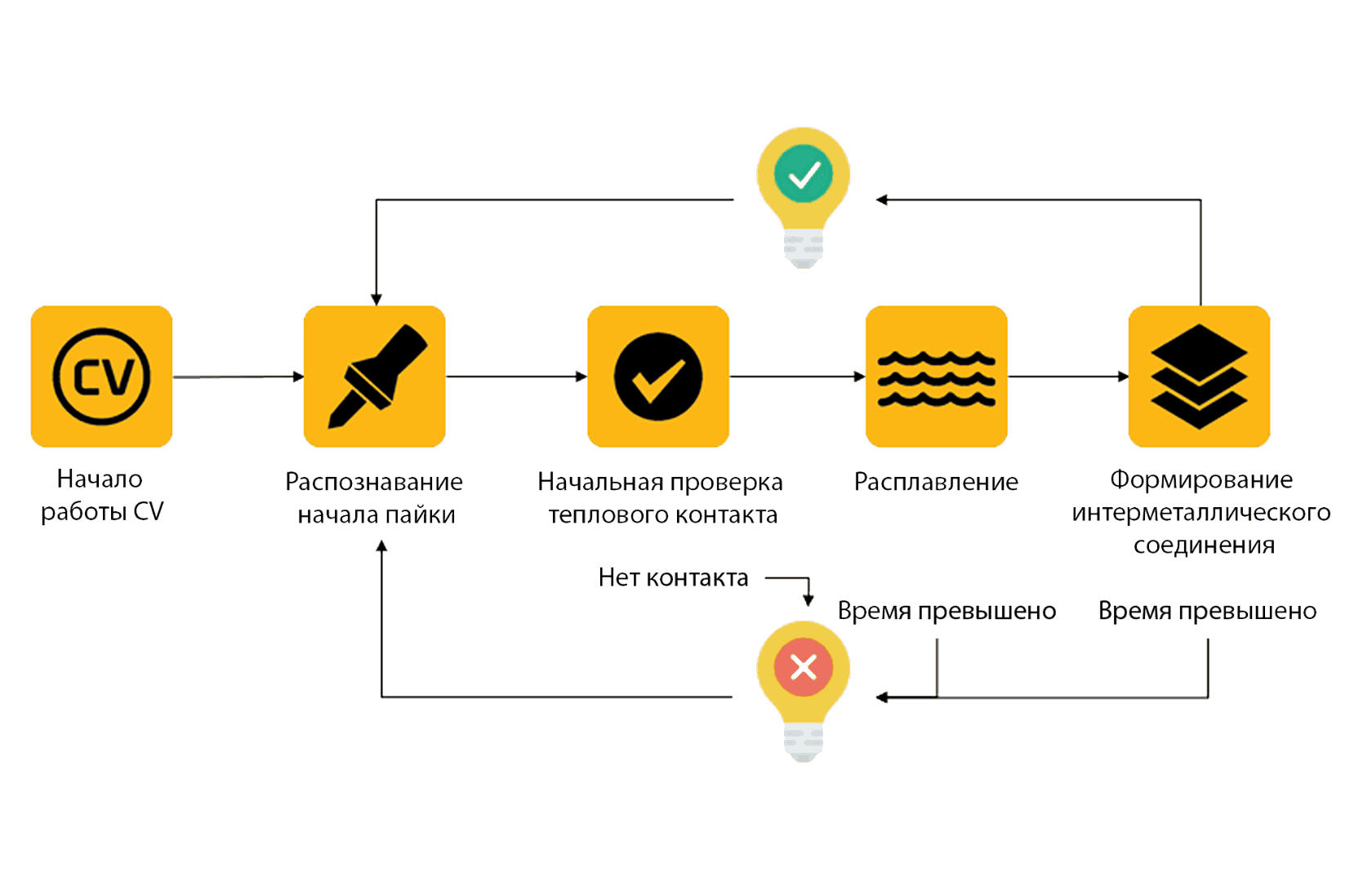

Производственный режим (PCV) системы Connection Validation™ проверяет формирование IMC в каждом соединении, используя светодиодную и звуковую сигнализацию:

Зеленый сигнал - соединение успешно проверено
Красный сигнал с прерыванием - наконечник снят слишком рано
Красный сигнал с таймером (8 секунд) - превышение времени контакта, что предотвращает повреждение платы

Режим разработан для опытных операторов, обеспечивая более быструю проверку по сравнению с предыдущими версиями (недоступен в режиме с двумя выходами).

Режим работы по таймеру

Режим с заданным временем позволяет установить длительность пайки (3-8 секунд) в зависимости от типа картриджа и области применения. Система CV контролирует время и сигнализирует о необходимости перейти к следующему соединению.

Настройки задаются на экране «Настройки тайм-аута» (значок 2) и обеспечивают единообразие действий операторов.

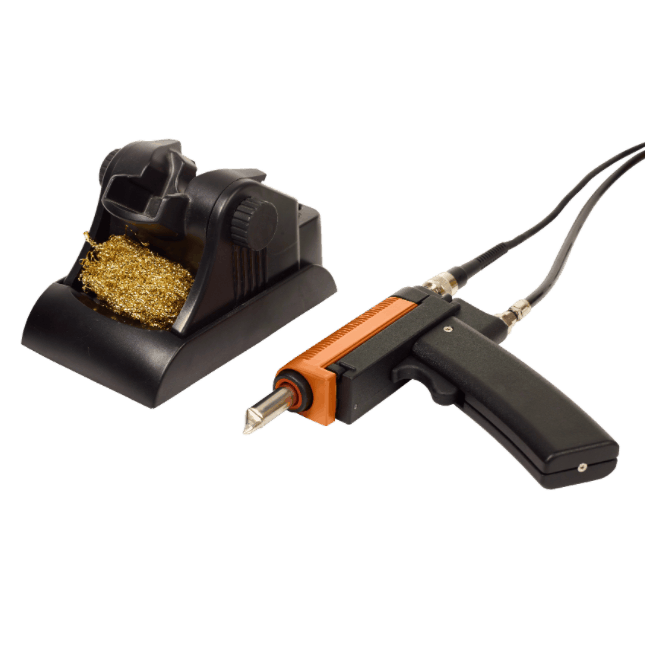

Инструмент для любых задач ручной пайки

Станции с регулировкой температуры серии GT

Для производства и ремонта электроники и лабораторий индукционные паяльные станции METCAL с контролем температуры позволяют регулировать нагрев жала без замены наконечника. Это даёт опытным операторам возможность быстро паять при разных температурах, используя меньше наконечников, и безопасно работать с термочувствительными деталями.

Индукционный нагрев с лучшей теплопередачей в классе

Настройка температуры

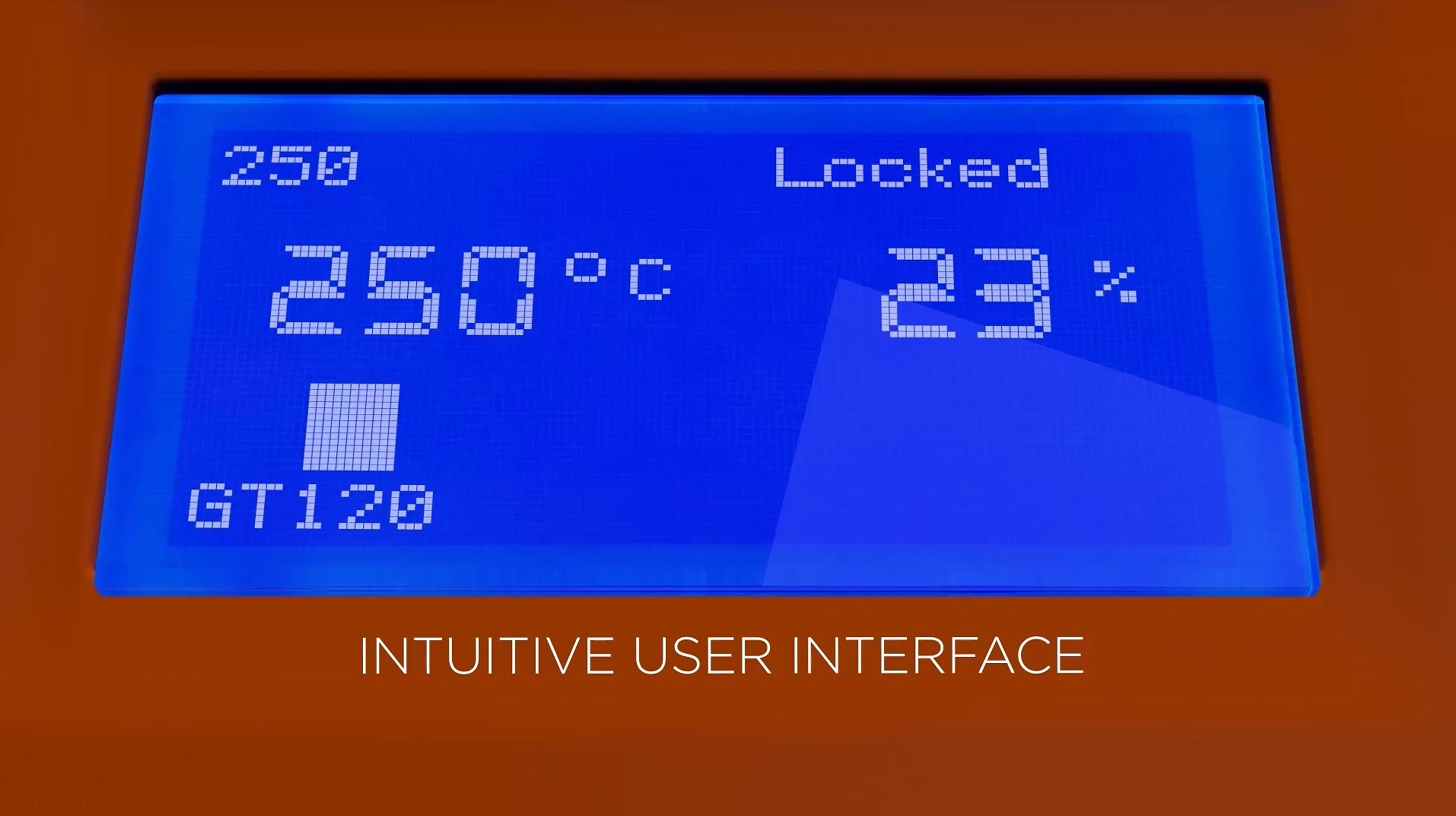

Понятный интерфейс с 4 кнопками

Защита паролем и ограничение температур

Технология METCAL.
Эффективность METCAL.

Инженеры METCAL уже давно создают индукционные паяльные станции. Станции серии GT основаны на индукционном нагреве наконечника. Но вы сами выбираете температуру. Это даёт преимущества:
- Быстрый набор температуры
- Стабильность температуры
- Плавное и быстрое восстановление температуры

Жала или Картриджи
Экономия или Мощность

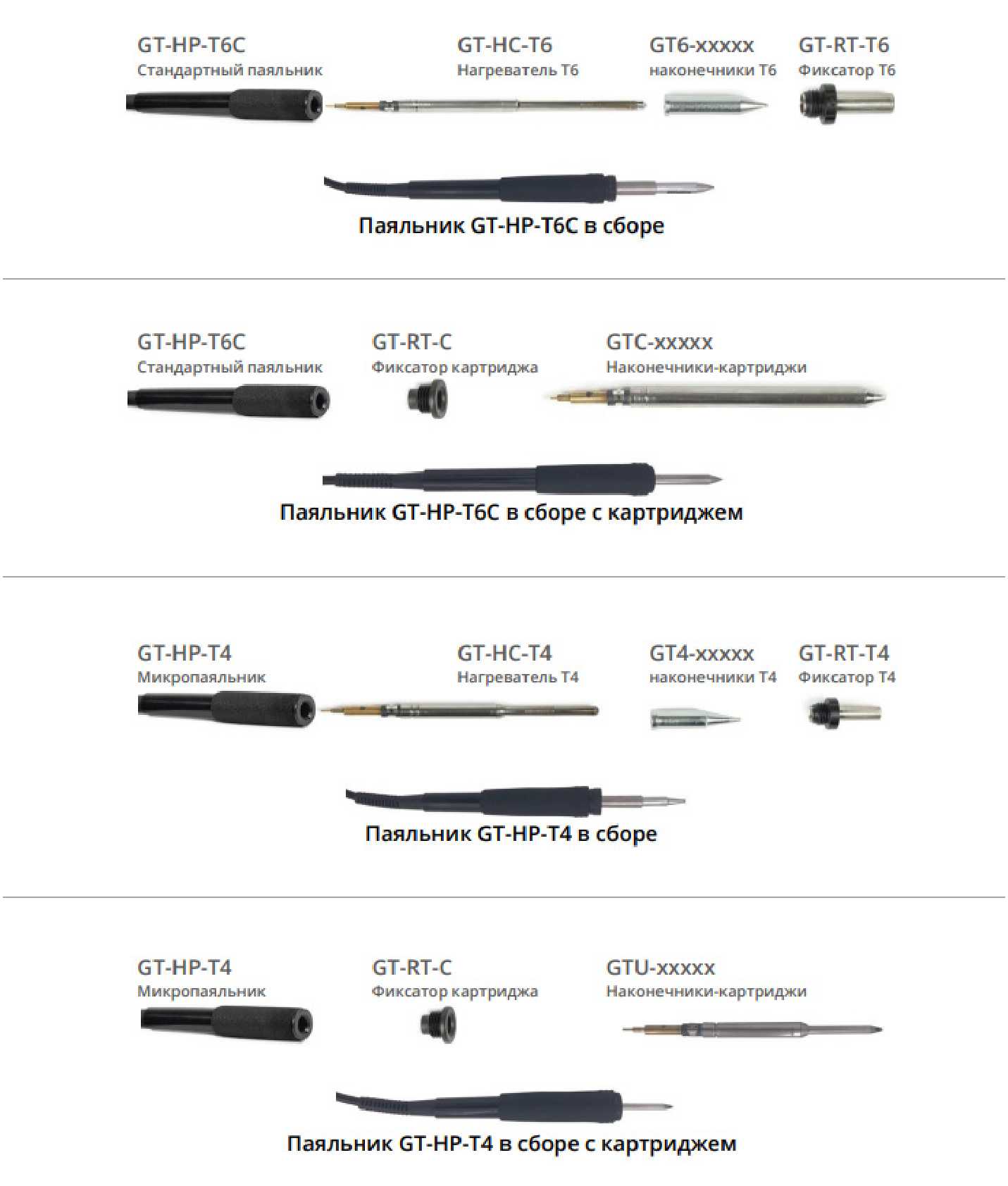

Два паяльника двух размеров. В каждый можно вставить наконечник-картридж с максимальной теплопередачей или раздельные жала и нагреватель.

Идеальны для ручной пайки одним паяльником

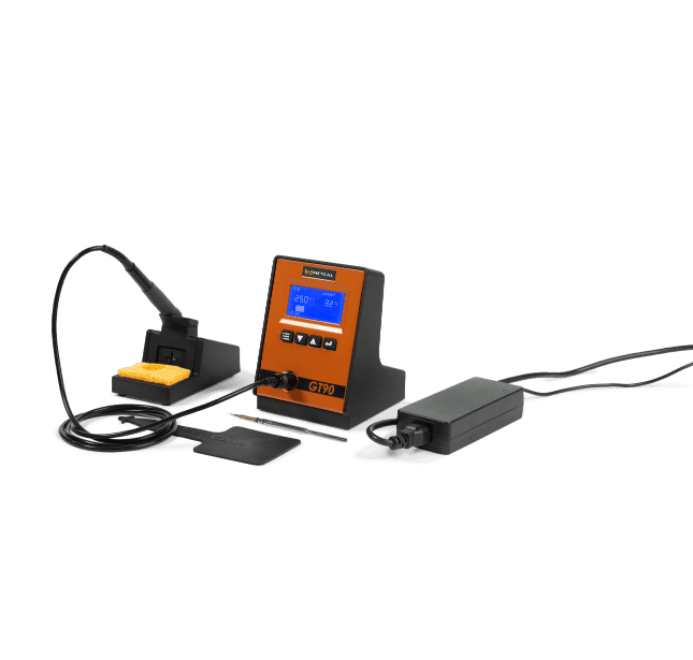

  • GT90 с паяльником GT-HW-T4UF

    Артикул: GT90-HP-T4

    Промышленные изделия средней и низкой сложности

    Бытовая электроника

    Мобильная техника

    Бытовая техника

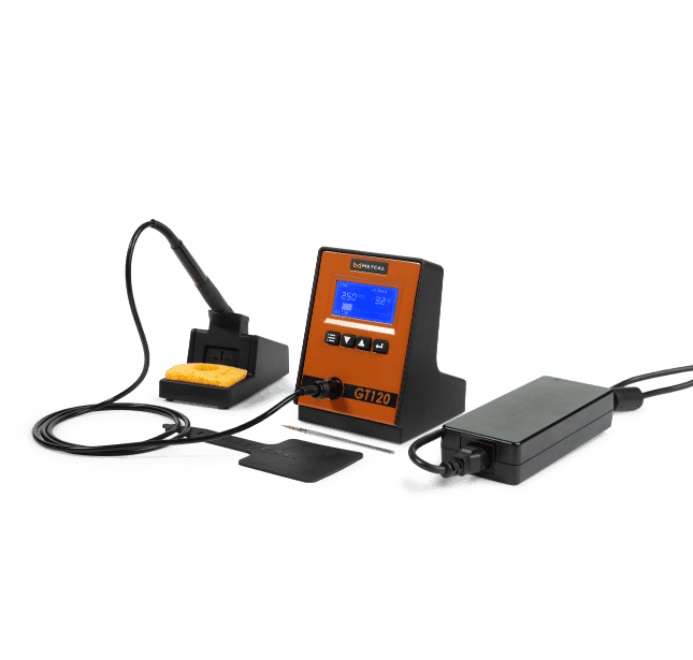

  • GT120 с паяльником GT-HW-T6C

    Артикул: GT120-HP-T6

    Промышленная электроника

    Силовая электроника и блоки питания

    Солнечные панели

    Электроника компьютерных сетей

    Бытовая электроника

    Мобильная техника

    Пайка массивных деталей

Компания Metcal является экспертом в настольном паяльном оборудовании, поставляемом по всему миру с 1982.

Уникальная технология индукционного нагрева SmartHeat™

Миниатюрный индукционный нагреватель работает без датчика температуры, используя эффект точки Кюри. Температура автоматически поддерживается на оптимальном уровне, исключая перегрев или недостаточный нагрев.

  • Непревзойдённая теплопередача

    Нагреватель передаёт тепло напрямую наконечнику без промежуточных элементов. Жало не примерзает.

  • Не требует калибровки

    Технология SmartHeat автоматически поддерживает заданную температуру, не требуя ручной подстройки.

  • Интеллектуальный контроль температуры

    Мощность нагрева и геометрия картриджа гарантируют плавное и уверенное нарастание температуры. Без теплового удара.

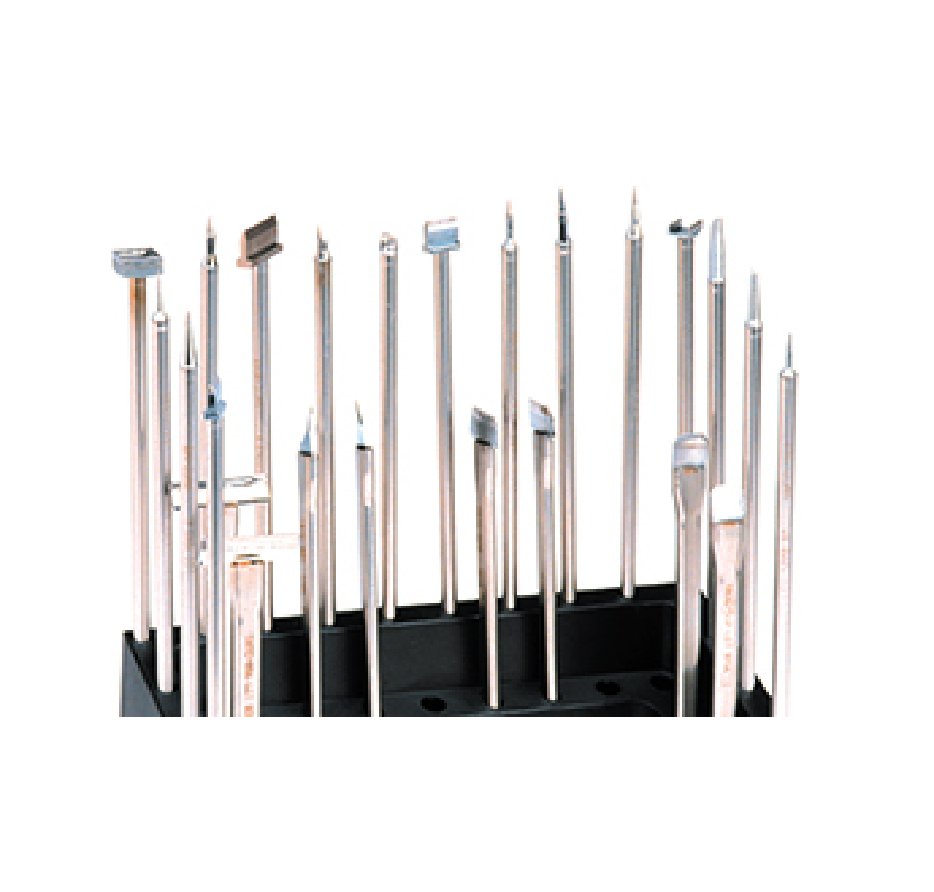

  • Широчайший выбор наконечников

    Подбор оптимального жала под конкретную задачу (форма, размер, теплопередача) - гарантия аккуратной и безопасной пайки.

  • Инструменты для любых задач

    Пайка многослойных плат и массивных компонентов, работа под микроскопом, специальные жала для SMD (QFP, BGA, 0201 и др.)

  • Соответствует международным стандартам

    IPC J-STD-001
    cTUVus, CE
